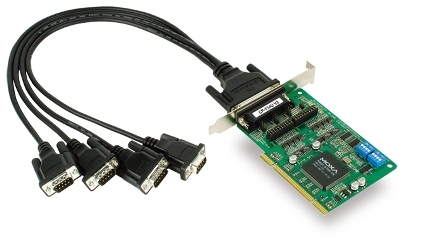

Плата расширения MOXA CP-134U-DB9M предназначена для интеграции четырех последовательных портов RS-422/485 в системы с шиной Universal PCI. Это решение обеспечивает надежную и высокоскоростную связь для промышленных приложений, требующих стабильной передачи данных на значительные расстояния.
Ключевые технические особенности платы CP-134U-DB9M включают:
- Четыре независимых порта RS-422/485 для подключения различных устройств, поддерживающих эти стандарты.
- Скорость передачи данных до 921,6 Кбит/с, обеспечивающая быструю и эффективную коммуникацию между устройствами.
- Поддержка различных операционных систем, включая Windows (7 x86/x64, XP/2003/Vista/2008 x86/x64, 2000, 9X/ME/NT), Windows CE 5.0/6.0, Windows XP Embedded, DOS, Linux 2.4, Linux 2.6 (x86/x64), FreeBSD 4/5, QNX 6, SCO OpenServer 5/6, UnixWare 7, Solaris 10 x86/x64, что обеспечивает гибкость при интеграции в различные программные среды.
- Защита от электростатических разрядов (ESD) до 15 кВ, повышающая надежность работы в промышленных условиях.
- Габаритные размеры 82,5 x 120 мм, что позволяет устанавливать плату в стандартные слоты PCI и PCI-X, включая низкопрофильные.
- Потребление тока 180 мА при +5 В, что соответствует стандартам энергопотребления для подобных устройств.
Плата CP-134U-DB9M находит применение в различных сферах промышленности, включая автоматизацию, системы управления, мониторинг и другие области, где требуется надежная и быстрая передача данных между устройствами. Ее возможности позволяют интегрировать до четырех последовательных портов в систему, обеспечивая гибкость при подключении различных устройств.
Среди преимуществ платы можно отметить:
- Высокая скорость передачи данных, достигающая 921,6 Кбит/с, что обеспечивает быструю и эффективную коммуникацию между устройствами.
- Широкая совместимость с различными операционными системами, включая Windows, Linux и другие, что упрощает интеграцию в существующие системы.
- Защита от электростатических разрядов до 15 кВ, повышающая надежность работы в промышленных условиях.
- Гибкость установки благодаря поддержке низкопрофильных слотов PCI и PCI-X, что позволяет использовать плату в различных типах компьютеров.
Плата CP-134U-DB9M совместима с различными устройствами, поддерживающими интерфейсы RS-422/485, и может быть интегрирована в системы, требующие надежной и быстрой передачи данных на значительные расстояния. Ее использование позволяет расширить возможности существующих систем, обеспечивая дополнительную гибкость и функциональность при подключении последовательных устройств.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 82.5 x 120 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/CP-134U_V2.htm |
| Потребление тока | 180 мА при +5 В |
| Количество портов RS-422/485 | 2 |
| Количество портов RS-232/422/485 | 2 |
| Защита от импульсных помех, кВ | 15 |
| Максимальное количество плат в системе | 4 |
| Адреса ввода/вывода | Назначаются BIOS |
| Прерывания | Назначаются BIOS |
| Среднее время наработки на отказ (MTBF), часов | 480209 |
| Материал корпуса | Бескорпусное исполнение |
| Монтаж | В компьютер |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-2 (ESD) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +55 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | MU860 (совместим с 16C550C) |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Разъем для подключения к устройству | DB44 'мама' |
| Драйверы для ОС | DOS FreeBSD Windows 95/98/ME/NT/2000 Windows XP Embedded Linux 2.4.x Linux 2.6.x QNX 6 SCO OpenServer Solaris 10 UnixWare 7 Windows 2008 R2/2012/2012 R2 (x64) Windows CE 5.0 Windows CE 6.0 Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) |
| Количество последовательных портов | 4 |
| Тип последовательных портов | RS-422 RS-485 |
| Тип устройства | Плата |
| Серия устройства | CP-134 |
