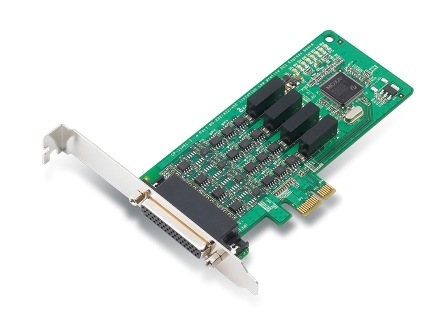

Плата CP-114EL-I-DB9M 4 Port PCIe Board, w/ DB9M Cable, RS-232/422/485, w/ Isolation, Low Profile

Артикул: CP-114EL-I-DB9M
Характеристики
Полное наименование:
—
Плата CP-114EL-I-DB9M 4 Port PCIe Board, w/ DB9M Cable, RS-232/422/485, w/ Isolation, Low Profile
Срок гарантии
—
12 мес.
280 038 тенге/шт
Варианты цен
280 038 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата CP-114EL-I-DB9M от компании MOXA Inc. представляет собой 4-портовую низкопрофильную плату расширения для шины PCI Express, предназначенную для обеспечения надежной и эффективной передачи данных через последовательные интерфейсы RS-232/422/485. Оснащенная разъемами DB9M и гальванической изоляцией 2 кВ, она обеспечивает защиту от электромагнитных помех и импульсных перенапряжений, что делает ее идеальным решением для промышленных приложений, требующих высокой надежности и устойчивости к внешним воздействиям.

Ключевые технические особенности платы CP-114EL-I-DB9M включают:

  • Четыре последовательных порта с поддержкой стандартов RS-232, RS-422 и RS-485, обеспечивающие гибкость в подключении различных устройств.
  • Гальваническая изоляция 2 кВ, обеспечивающая защиту от электрических помех и повышающая надежность системы.
  • Скорость передачи данных от 50 до 921 600 бит/с, что позволяет эффективно передавать данные на различных скоростях.
  • Поддержка различных операционных систем, включая Windows (версии 95/98/ME/NT/2000/XP/2003/Vista/7/8/8.1/10), Linux (ядра 2.4.x, 2.6.x, 3.x), QNX 6, SCO OpenServer, Solaris 10, UnixWare 7, обеспечивая широкую совместимость с различными программными платформами.
  • Низкое потребление энергии — 1,170 мА при 3,3 В, что способствует экономии энергии в промышленных системах.
  • Компактные габариты 67,21 x 135 мм и возможность установки в низкопрофильный корпус (2U), что упрощает интеграцию в ограниченные пространства.
  • Высокая степень защиты от электромагнитных помех и импульсных перенапряжений, соответствующая стандартам IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 61000-4-11, EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class B, что гарантирует надежную работу в сложных электромагнитных условиях.
  • Длительный срок службы с средним временем наработки на отказ (MTBF) 684 289 часов, что свидетельствует о высокой надежности устройства.

Плата CP-114EL-I-DB9M предназначена для использования в промышленных системах автоматизации, системах сбора данных, оборудовании для управления процессами, а также в любых приложениях, где требуется надежная и быстрая передача данных через последовательные интерфейсы. Ее возможности по интеграции с различными операционными системами и поддержка нескольких стандартов связи делают ее универсальным решением для широкого спектра промышленных приложений.

Преимущества использования платы CP-114EL-I-DB9M включают:

  • Универсальность подключения благодаря поддержке различных стандартов RS-232/422/485 и возможности подключения к различным устройствам.
  • Высокая надежность обеспечивается гальванической изоляцией и защитой от электромагнитных помех, что критично для промышленных приложений.
  • Гибкость установки благодаря компактным размерам и возможности монтажа в низкопрофильный корпус, что упрощает интеграцию в ограниченные пространства.
  • Совместимость с широким спектром операционных систем, что облегчает интеграцию в существующие системы и минимизирует затраты на разработку программного обеспечения.
  • Экономичность за счет низкого потребления энергии и высокой надежности, что снижает эксплуатационные расходы.

Плата CP-114EL-I-DB9M от MOXA Inc. является надежным и эффективным решением для обеспечения высокоскоростной передачи данных в промышленных системах, обеспечивая гибкость, надежность и совместимость, необходимые для успешной реализации различных промышленных приложений.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 67.21 x 135
Ссылка на сайт moxa.com http://www.moxa.com/product/CP-114EL_EL-I.htm
Количество портов RS-232/422/485 4
Защита от импульсных помех, кВ 15
Максимальное количество плат в системе 8
Потребление тока 1,170 мА при 3.3 В
Среднее время наработки на отказ (MTBF), часов 684289
Материал корпуса Бескорпусное исполнение
Монтаж В компьютер
Электромагнитная совместимость (EMS) IEC 61000-4-3 RS
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-4 (EFT)
Электромагнитная совместимость (EMI) CISPR 32
FCC Part 15 Subpart B Class B
Электромагнитная совместимость (EMC) EN 55032/24
Рабочая влажность, % 5 ~ 95
Рабочая температура, °C 0 ~ +55
Температура хранения, °C -20 ~ +85
Скорость передачи данных, бит/с 50 ~ 921600
Стоповые биты 1, 1.5, 2
Бит данных 5, 6, 7, 8
Четность нет, чет, нечет, 0, 1
Контроллер последовательного интерфейса 16C550C
Управление потоками данных RTS/CTS, XON/XOFF
Передаваемые сигналы RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
Гальваническая изоляция, кВ 2
Возможность установки в низкопрофильный корпус (2U) Есть
Разъем для подключения к устройству DB44 'мама'
Тип шины PCI Express
Модификация шины PCI Express PCI Express x1
Драйверы для ОС DOS
Windows 95/98/ME/NT/2000
Linux 2.4.x
Linux 2.6.x
Linux 3.x
QNX 6
SCO OpenServer
Solaris 10
UnixWare 7
Windows 2008 R2/2012/2012 R2 (x64)
Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)
Изоляция последовательных портов Есть
Количество последовательных портов 4
Тип устройства Плата
Тип последовательных портов RS-232
RS-422
RS-485
Серия устройства CP-114
