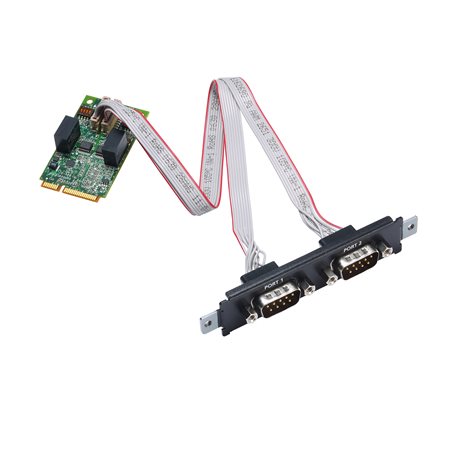

Плата CP-112N-T от компании MOXA представляет собой 2-портовую Mini PCI Express плату, обеспечивающую поддержку интерфейсов RS-232, RS-422 и RS-485. Она предназначена для расширения возможностей последовательной связи в промышленных компьютерах и встраиваемых системах.
Ключевыми техническими характеристиками платы являются:
- Интерфейс: Mini PCI Express.
- Количество портов: 2.
- Типы последовательных портов: RS-232, RS-422, RS-485 (выбор осуществляется программно).
- Скорость передачи данных: от 50 бит/с до 921,6 кбит/с.
- Буфер FIFO: 128 байт.
- Управление потоком данных: RTS/CTS, XON/XOFF.
- Электромагнитная совместимость (EMC): соответствует стандартам EN 55032/35.
- Рабочая температура: от -40°C до +85°C.
- Потребляемый ток: 536 мА при 3,3 В постоянного тока.
Плата CP-112N-T предназначена для использования в промышленных приложениях, где требуется надежная и стабильная передача данных через последовательные порты. Ее можно интегрировать в системы автоматизации, устройства сбора данных, промышленные компьютеры и встраиваемые системы, где необходима поддержка различных стандартов последовательной связи.
Среди преимуществ платы CP-112N-T можно отметить:
- Широкий диапазон рабочих температур: от -40°C до +85°C, что обеспечивает ее эксплуатацию в экстремальных условиях.
- Поддержка различных стандартов последовательной связи: RS-232, RS-422 и RS-485, позволяющая гибко адаптировать систему под различные требования.
- Высокая скорость передачи данных: до 921,6 кбит/с, обеспечивающая быструю и эффективную коммуникацию.
- Низкое потребление энергии: 536 мА при 3,3 В постоянного тока, что способствует экономии энергии в системе.
- Компактные размеры: 30 x 50,95 мм, позволяющие экономить пространство в корпусе устройства.
Плата CP-112N-T совместима с операционными системами Windows (версии 7/8/8.1/10/11, Server 2008 R2/2012/2012 R2/2016/2019/2022) и Linux (ядра 4.x и 5.x), что обеспечивает ее широкую применимость в различных программных средах.
В заключение, плата CP-112N-T от MOXA является надежным и эффективным решением для расширения возможностей последовательной связи в промышленных системах, обеспечивая высокую производительность, гибкость и совместимость с различными стандартами и операционными системами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 50.95 |
| Буфер данных FIFO, байт | 128 |
| Среднее время наработки на отказ (MTBF), часов | 3524230 |
| Потребление тока | 536 мА при 3.3 В пост. |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/multiport-serial-boards/pcie-upci-pci-serial-cards/cp-112n-series |
| Количество портов RS-232/422/485 | 2 |
| Материал корпуса | Бескорпусное исполнение |
| Монтаж | В компьютер |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/35 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -20 ~ +85 |
| Рабочая температура, °C | -40 ~ +85 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | 16C550C |
| Передаваемые сигналы | RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND RS-485 (2-проводный): Data+, Data-, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND |
| Тип шины | Mini PCI Express |
| Разъем для подключения к устройству | DB9 'папа' |
| Драйверы для ОС | Windows XP Embedded Windows Embedded CE 5.0 Windows Embedded CE 6.0 Linux kernel 4.x Linux kernel 5.x Windows 7/8/8.1/10/11, Windows Server 2008 R2/2012/2012 R2/2016/2019/2022 |
| Количество последовательных портов | 2 |
| Тип последовательных портов | RS-232 RS-422 RS-485 |
| Тип устройства | Плата |
| Серия устройства | CP-112N |
