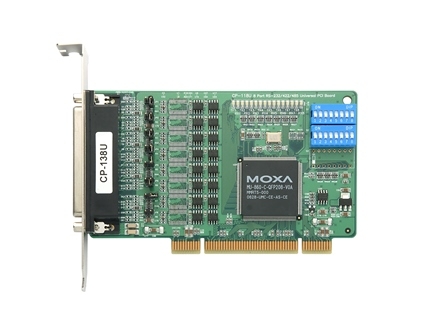

Плата CP-138U от компании MOXA Inc. представляет собой 8-портовое решение для последовательных интерфейсов RS-422/485, предназначенное для установки в слот Universal PCI. Это устройство обеспечивает надежную и эффективную связь в промышленных системах, требующих высокоскоростной передачи данных и защиты от внешних помех.
Ключевые технические особенности платы CP-138U включают:
- Количество портов: 8 последовательных портов RS-422/485, обеспечивающих гибкость в подключении различных устройств.
- Скорость передачи данных: поддержка диапазона от 50 до 921 600 бит/с, что позволяет адаптировать устройство под различные требования к скорости передачи.
- Управление потоками данных: поддержка RTS/CTS и XON/XOFF, обеспечивающая надежное управление передачей данных.
- Защита от импульсных помех: защита до 15 кВ, что повышает устойчивость устройства к внешним электромагнитным воздействиям.
- Электромагнитная совместимость (EMC): соответствует стандартам CISPR 32 и FCC Part 15 Subpart B Class B, обеспечивая минимальные уровни электромагнитных помех.
- Электромагнитная совместимость (EMS): соответствует стандартам IEC 61000-4-3 RS и IEC 61000-4-2 (ESD), обеспечивая защиту от радиочастотных помех и электростатических разрядов.
- Рабочая температура: от 0 до +55°C, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Габаритные размеры: 82 x 135 мм, что позволяет эффективно использовать пространство внутри корпуса компьютера.
Плата CP-138U предназначена для применения в промышленных автоматизированных системах, где требуется надежная и быстрая передача данных между различными устройствами. Это может включать системы управления производственными процессами, системы мониторинга и управления, а также другие приложения, где необходима интеграция с оборудованием, использующим интерфейсы RS-422/485.
Преимущества использования платы CP-138U включают:
- Высокая скорость передачи данных: возможность работы на скорости до 921 600 бит/с обеспечивает быструю и эффективную передачу больших объемов данных.
- Надежность и защита: защита от импульсных помех и соответствие стандартам EMC и EMS повышают устойчивость устройства к внешним воздействиям.
- Гибкость подключения: поддержка различных операционных систем, включая DOS, Windows, Linux и другие, обеспечивает совместимость с широким спектром программного обеспечения.
- Компактные размеры: небольшие габариты платы позволяют эффективно использовать пространство внутри корпуса компьютера.
Плата CP-138U совместима с различными устройствами, использующими интерфейсы RS-422/485, и может быть интегрирована в существующие системы без необходимости значительных изменений в инфраструктуре. Это делает ее идеальным решением для предприятий, стремящихся повысить эффективность и надежность своих промышленных коммуникаций.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 82 x 135 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/cp-118u_cp-138u.htm |
| Потребление тока | 135 мА при +5 В |
| Количество портов RS-422/485 | 8 |
| Защита от импульсных помех, кВ | 15 |
| Максимальное количество плат в системе | 4 |
| Среднее время наработки на отказ (MTBF), часов | 1147210 |
| Материал корпуса | Бескорпусное исполнение |
| Монтаж | В компьютер |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-2 (ESD) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +55 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | MU860 (совместим с 16C550C) |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Разъем для подключения к устройству | DB62 'мама' |
| Драйверы для ОС | DOS FreeBSD Windows 95/98/ME/NT/2000 Windows XP Embedded Linux 2.4.x Linux 2.6.x QNX 6 SCO OpenServer Solaris 10 UnixWare 7 Windows 2008 R2/2012/2012 R2 (x64) Windows CE 5.0 Windows CE 6.0 Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) |
| Количество последовательных портов | 8 |
| Тип последовательных портов | RS-422 RS-485 |
| Тип устройства | Плата |
| Серия устройства | CP-138 |
