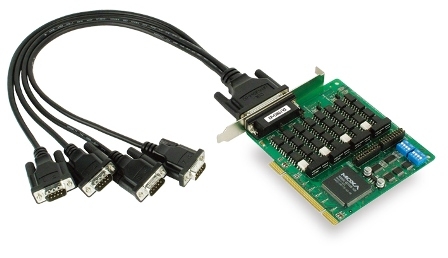

Плата CP-134U-I-DB9M от компании MOXA Inc. представляет собой 4-портовую последовательную плату расширения для шины Universal PCI, предназначенную для обеспечения надежной и высокоскоростной передачи данных в промышленных приложениях. Два порта поддерживают интерфейсы RS-232/422/485, а два других — RS-422/485, что обеспечивает гибкость в подключении различных устройств.
Ключевыми техническими особенностями платы являются:
- Гальваническая изоляция 2 кВ для защиты от электрических помех и повышения надежности системы.
- Скорость передачи данных от 50 до 921 600 бит/с, что позволяет эффективно передавать большие объемы информации.
- Поддержка различных операционных систем, включая Windows (XP, 7, 8, 10), Linux (ядра 2.4.x, 2.6.x), FreeBSD, QNX 6 и другие, обеспечивая широкую совместимость с различными программными платформами.
- Поддержка различных форматов данных, включая 5, 6, 7 и 8 бит данных, а также различные варианты четности и стоповых битов, что позволяет адаптировать плату под специфические требования приложений.
- Управление потоком данных с помощью RTS/CTS и XON/XOFF, обеспечивая надежную передачу данных в условиях различных помех.
- Поддержка ADDC® для RS-485, что упрощает настройку и управление устройствами на шине RS-485.
- Защита от импульсных помех до 15 кВ, повышая устойчивость системы к внешним воздействиям.
- Светодиодные индикаторы для каждого порта, позволяющие оперативно отслеживать состояние передачи данных.
Плата CP-134U-I-DB9M идеально подходит для применения в промышленных системах автоматизации, системах сбора данных, а также в любых других областях, где требуется надежная и высокоскоростная передача данных по последовательным интерфейсам. Ее можно интегрировать в существующие системы, обеспечивая расширение функциональности без необходимости полной замены оборудования.
Среди преимуществ платы можно отметить:
- Высокая надежность благодаря гальванической изоляции и защите от импульсных помех.
- Гибкость в подключении различных устройств благодаря поддержке нескольких интерфейсов и форматов данных.
- Совместимость с широким спектром операционных систем, что облегчает интеграцию в различные программные среды.
- Удобство эксплуатации благодаря наличию светодиодных индикаторов состояния портов.
Плата CP-134U-I-DB9M от MOXA Inc. является надежным и эффективным решением для расширения возможностей последовательных интерфейсов в промышленных приложениях, обеспечивая высокую производительность и гибкость при интеграции в существующие системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 115 x 120 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/CP-134U_V2.htm |
| Потребление тока | 850 мА при +5 В |
| Количество портов RS-422/485 | 2 |
| Количество портов RS-232/422/485 | 2 |
| Защита от импульсных помех, кВ | 15 |
| Максимальное количество плат в системе | 4 |
| Адреса ввода/вывода | Назначаются BIOS |
| Прерывания | Назначаются BIOS |
| Среднее время наработки на отказ (MTBF), часов | 480209 |
| Материал корпуса | Бескорпусное исполнение |
| Монтаж | В компьютер |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-2 (ESD) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +55 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | MU860 (совместим с 16C550C) |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Гальваническая изоляция, кВ | 2 |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Разъем для подключения к устройству | DB44 'мама' |
| Драйверы для ОС | DOS FreeBSD Windows 95/98/ME/NT/2000 Windows XP Embedded Linux 2.4.x Linux 2.6.x QNX 6 SCO OpenServer Solaris 10 UnixWare 7 Windows 2008 R2/2012/2012 R2 (x64) Windows CE 5.0 Windows CE 6.0 Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) |
| Количество последовательных портов | 4 |
| Изоляция последовательных портов | Есть |
| Тип последовательных портов | RS-422 RS-485 |
| Тип устройства | Плата |
| Серия устройства | CP-134 |
