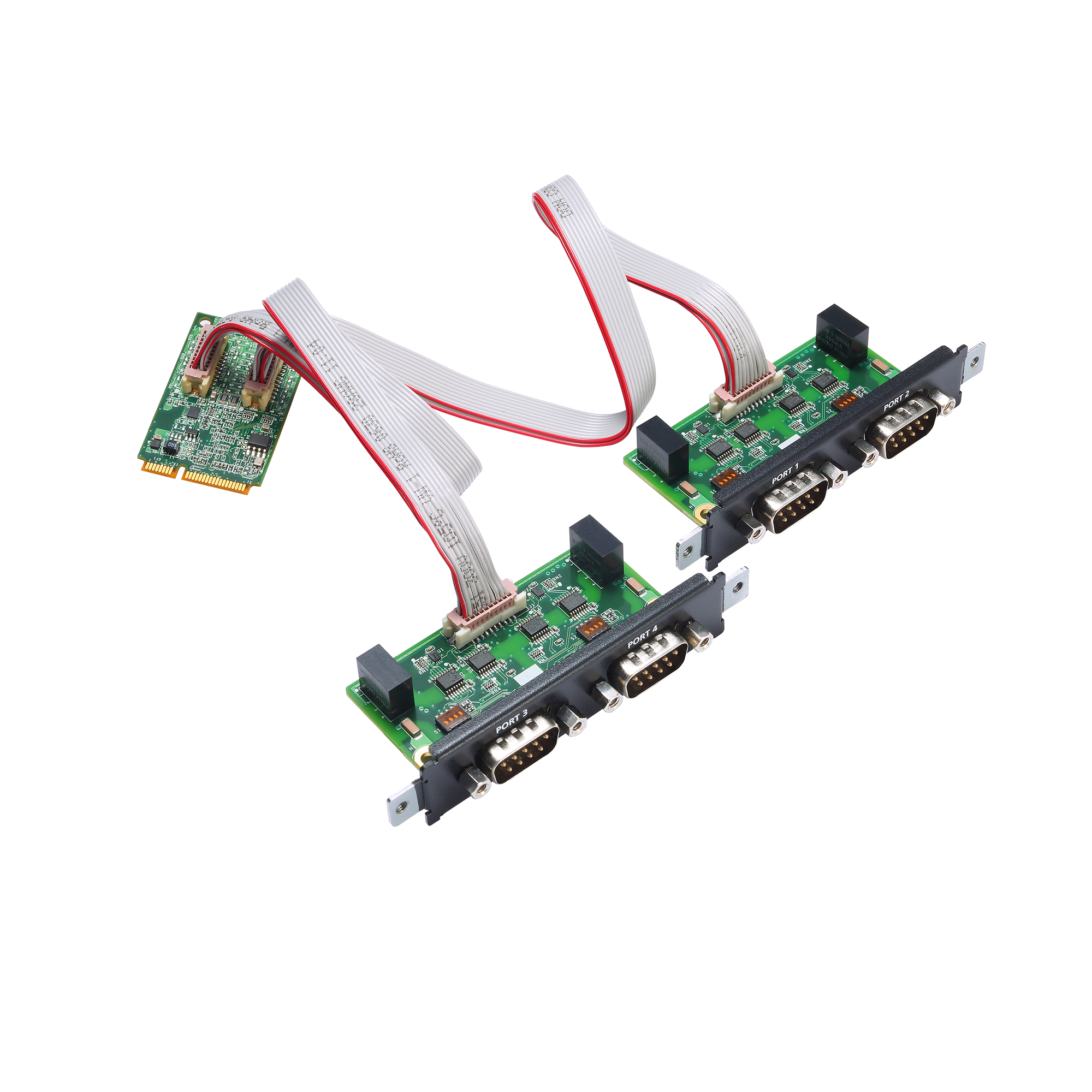

Плата CP-134N-I-T 4-port RS-422/485 Mini PCI Express serial board with 2.5 kV capacitive isolation,

Плата CP-134N-I-T от компании MOXA Inc. представляет собой 4-портовую последовательную плату Mini PCI Express, предназначенную для интеграции в промышленные компьютеры и системы автоматизации. Она обеспечивает надежную и высокоскоростную передачу данных через интерфейсы RS-422/485, что делает ее идеальным решением для приложений, требующих стабильной и быстрой коммуникации.

Ключевые технические особенности платы CP-134N-I-T включают:

• Количество портов: 4 порта RS-422/485, обеспечивающие параллельную передачу данных и повышенную эффективность системы.
• Гальваническая изоляция: 2,5 кВ, обеспечивающая защиту от электрических помех и повышающая надежность работы в промышленных условиях.
• Скорость передачи данных: от 50 до 921 600 бит/с, что позволяет адаптировать систему под различные требования по скорости передачи.
• Рабочий диапазон температур: от -40°C до +85°C, обеспечивающий стабильную работу в широком спектре температурных условий.
• Электромагнитная совместимость (EMC): соответствует стандартам EN 55032/35, обеспечивая минимальные уровни электромагнитных помех.
• Электромагнитная совместимость (EMS): соответствует стандартам IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, что гарантирует устойчивость к внешним электромагнитным воздействиям.
• Размеры: 30 мм в ширину и 50,95 мм в глубину, что позволяет экономить пространство в корпусе устройства.
• Потребление тока: 714 мА при 3,3 В постоянного тока, что важно для оценки энергопотребления системы.
• Буфер данных FIFO: 128 байт, обеспечивающий эффективное управление потоками данных и снижение потерь информации.
• Контроллер последовательного интерфейса: 16C550C, обеспечивающий совместимость с широким спектром программного обеспечения и операционных систем.
• Управление потоками данных: поддержка RTS/CTS и XON/XOFF, что позволяет гибко настраивать управление передачей данных в зависимости от требований приложения.
• Стоповые биты: 1, 1,5 и 2, обеспечивающие гибкость в настройке параметров передачи данных.
• Четность: поддержка нет, чет, нечет, 0 и 1, что позволяет адаптировать систему под различные требования по проверке целостности данных.
• Тип шины: Mini PCI Express, обеспечивающий высокоскоростную передачу данных и совместимость с современными системами.
• Разъем для подключения к устройству: DB9 'папа', обеспечивающий надежное и удобное подключение к периферийным устройствам.
• Драйверы для операционных систем: поддержка Linux kernel 4.x, Linux kernel 5.x, Windows 7/8/8.1/10/11 (x86/x64), Windows Server 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022, что обеспечивает широкую совместимость с различными платформами.

Плата CP-134N-I-T предназначена для использования в промышленных приложениях, где требуется надежная и быстрая передача данных. Она идеально подходит для систем автоматизации, промышленного контроля, мониторинга и управления, а также для интеграции в промышленные компьютеры и серверы. Благодаря расширенному диапазону рабочих температур и высокой гальванической изоляции, плата обеспечивает стабильную работу в сложных промышленных условиях.

Преимущества платы CP-134N-I-T включают:

• Надежность: высокая гальваническая изоляция и соответствие стандартам EMC и EMS обеспечивают защиту от внешних помех и повышают надежность системы.
• Гибкость: поддержка различных операционных систем и параметров передачи данных позволяет адаптировать систему под конкретные требования приложения.
• Компактность: небольшие размеры платы позволяют экономить пространство в корпусе устройства и упрощают процесс интеграции.
• Широкий диапазон рабочих температур: возможность эксплуатации в условиях от -40°C до +85°C расширяет область применения платы в различных климатических зонах.

Плата CP-134N-I-T от MOXA Inc. является надежным и эффективным решением для интеграции последовательных портов RS-422/485 в промышленные системы, обеспечивая высокую производительность, гибкость и устойчивость к внешним воздействиям.

Основные характеристики:
