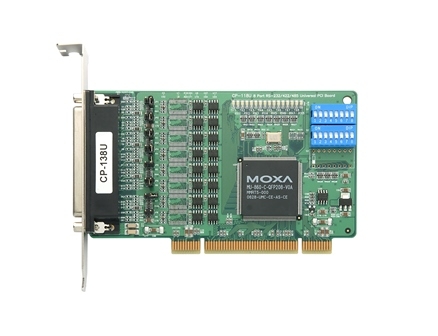

Плата CP-118U-T от компании MOXA Inc. представляет собой 8-портовое устройство, обеспечивающее интерфейсы RS-232, RS-422 и RS-485 для шины Universal PCI. Это решение предназначено для интеграции в промышленные компьютеры, требующие надежного и высокоскоростного обмена данными через последовательные порты.
Ключевые технические особенности платы CP-118U-T включают:
- Количество портов: 8 независимых последовательных портов, поддерживающих RS-232, RS-422 и RS-485.
- Скорость передачи данных: от 50 до 921 600 бит/с, обеспечивая гибкость в выборе скорости передачи в зависимости от требований приложения.
- Буфер данных FIFO: 128 байт на порт, что способствует эффективному управлению потоками данных и снижает нагрузку на процессор.
- Электропитание: потребление тока 240 мА при +5 В для RS-232 и 300 мА при +5 В для RS-422, что важно для оценки энергопотребления системы.
- Защита от импульсных помех: 15 кВ, обеспечивающая устойчивость к внешним электромагнитным воздействиям.
- Рабочий диапазон температур: от -40 до +85°C, что делает плату подходящей для эксплуатации в экстремальных условиях.
- Размеры: 82 x 135 мм, что позволяет интегрировать плату в различные корпуса промышленных компьютеров.
Плата CP-118U-T предназначена для использования в промышленных приложениях, где требуется надежная и быстрая передача данных через последовательные порты. Это может включать системы автоматизации, промышленное оборудование, системы мониторинга и управления, а также другие области, где необходима интеграция с компьютерами через последовательные интерфейсы.
Преимущества использования платы CP-118U-T включают:
- Гибкость интерфейсов: поддержка различных стандартов последовательных портов (RS-232, RS-422, RS-485) позволяет подключать широкий спектр устройств.
- Высокая скорость передачи данных: возможность работы на скорости до 921 600 бит/с обеспечивает быструю обработку больших объемов данных.
- Надежность: защита от импульсных помех и широкий диапазон рабочих температур гарантируют стабильную работу в сложных промышленных условиях.
- Совместимость: поддержка различных операционных систем, включая Windows, Linux и другие, облегчает интеграцию в существующие системы.
Плата CP-118U-T совместима с другими устройствами, поддерживающими интерфейсы RS-232, RS-422 и RS-485, и может быть интегрирована в системы, требующие подключения нескольких последовательных устройств к одному компьютеру. Это решение оптимально для расширения функциональности промышленных компьютеров и повышения эффективности процессов автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 82 x 135 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/cp-118u_cp-138u.htm |
| Потребление тока | 240 мА при +5 В (RS-232), 300 мА при +5 В (RS-422) |
| Количество портов RS-232/422/485 | 8 |
| Буфер данных FIFO, байт | 128 |
| Защита от импульсных помех, кВ | 15 |
| Максимальное количество плат в системе | 4 |
| Среднее время наработки на отказ (MTBF), часов | 1073385 |
| Материал корпуса | Бескорпусное исполнение |
| Монтаж | В компьютер |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-2 (ESD) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +85 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | MU860 (совместим с 16C550C) |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Разъем для подключения к устройству | DB62 'мама' |
| Драйверы для ОС | DOS FreeBSD Windows 95/98/ME/NT/2000 Windows XP Embedded Linux 2.4.x Linux 2.6.x QNX 6 SCO OpenServer Solaris 10 UnixWare 7 Windows 2008 R2/2012/2012 R2 (x64) Windows CE 5.0 Windows CE 6.0 Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) |
| Количество последовательных портов | 8 |
| Тип последовательных портов | RS-232 RS-422 RS-485 |
| Тип устройства | Плата |
| Серия устройства | CP-118 |
