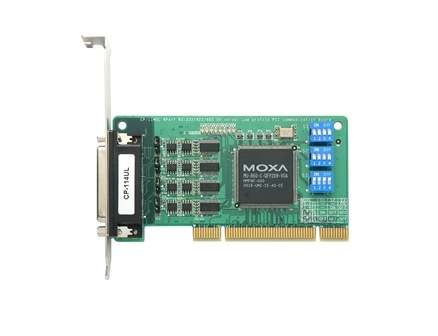

Плата расширения MOXA CP-114UL-T предназначена для интеграции четырёх последовательных портов RS-232/422/485 в системы с шиной Universal PCI. Это решение обеспечивает надёжную и эффективную связь для промышленных приложений, требующих высокоскоростной передачи данных и защиты от электромагнитных помех.
Ключевые технические особенности платы CP-114UL-T включают:
- Четыре универсальных последовательных порта с поддержкой RS-232, RS-422 и RS-485, обеспечивающие гибкость подключения различных устройств.
- Скорость передачи данных до 921 600 бит/с, что позволяет эффективно передавать большие объёмы информации.
- Защита от импульсных помех до 15 кВ, обеспечивающая надёжную работу в условиях электромагнитных помех.
- Широкий диапазон рабочих температур от -40°C до +85°C, что делает плату подходящей для эксплуатации в различных климатических условиях.
- Совместимость с различными операционными системами, включая DOS, Windows, Linux, QNX и другие, обеспечивая гибкость в выборе программного обеспечения.
- Возможность установки в низкопрофильный корпус (2U), что экономит пространство в серверных и промышленных шкафах.
- Поддержка до четырёх плат в одной системе, позволяющая масштабировать решение в зависимости от потребностей.
Плата CP-114UL-T идеально подходит для применения в промышленных автоматизированных системах, системах сбора данных, телеметрии, а также в любых других областях, где требуется надёжная и быстрая передача данных через последовательные порты. Благодаря своей универсальности и надёжности, она обеспечивает эффективную интеграцию с различными устройствами и системами, удовлетворяя потребности широкого спектра промышленных приложений.
Преимущества использования платы CP-114UL-T включают:
- Высокая надёжность благодаря защите от импульсных помех и широкому диапазону рабочих температур.
- Гибкость подключения благодаря поддержке различных типов последовательных портов и операционных систем.
- Экономия пространства благодаря возможности установки в низкопрофильный корпус.
- Масштабируемость благодаря поддержке нескольких плат в одной системе.
Плата CP-114UL-T от MOXA является надёжным и эффективным решением для расширения возможностей последовательных интерфейсов в промышленных и автоматизированных системах, обеспечивая высокоскоростную передачу данных и защиту от электромагнитных помех.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 64.4 x 120 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/CP-114UL_UL-I_Series.htm |
| Потребление тока | 320 мА при 5 В |
| Количество портов RS-232/422/485 | 4 |
| Защита от импульсных помех, кВ | 15 |
| Максимальное количество плат в системе | 4 |
| Среднее время наработки на отказ (MTBF), часов | 114223 |
| Материал корпуса | Бескорпусное исполнение |
| Монтаж | В компьютер |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +85 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | MU860 (совместим с 16C550C) |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Возможность установки в низкопрофильный корпус (2U) | Есть |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Разъем для подключения к устройству | DB44 'мама' |
| Драйверы для ОС | DOS FreeBSD Windows 95/98/ME/NT/2000 Windows XP Embedded Linux 2.4.x Linux 2.6.x QNX 6 SCO OpenServer Solaris 10 UnixWare 7 Windows 2008 R2/2012/2012 R2 (x64) Windows CE 5.0 Windows CE 6.0 Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) |
| Количество последовательных портов | 4 |
| Тип последовательных портов | RS-232 RS-422 RS-485 |
| Тип устройства | Плата |
| Серия устройства | CP-114 |
