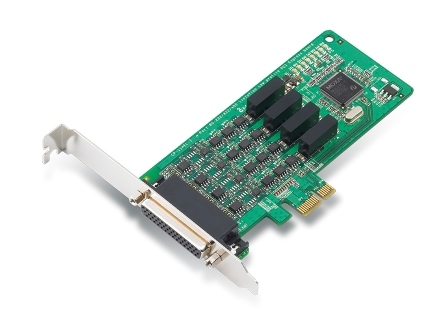

Плата CP-114EL-I-DB25M 4 Port PCIe Board, w/ DB25M Cable, RS-232/422/485, w/ Isolation, Low Profile

Артикул: CP-114EL-I-DB25M
Характеристики
Полное наименование:
—
Плата CP-114EL-I-DB25M 4 Port PCIe Board, w/ DB25M Cable, RS-232/422/485, w/ Isolation, Low Profile
Срок гарантии
—
12 мес.
284 722 тенге/шт
Варианты цен
284 722 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата CP-114EL-I-DB25M от компании MOXA Inc. представляет собой 4-портовую низкопрофильную плату расширения для шины PCI Express, предназначенную для обеспечения надежной и эффективной передачи данных через последовательные интерфейсы RS-232/422/485. Данная модель оснащена разъемами DB25M и обеспечивает гальваническую изоляцию на уровне 2 кВ, что повышает устойчивость к электромагнитным помехам и защищает подключенные устройства от возможных повреждений.

Ключевые технические особенности платы CP-114EL-I-DB25M включают:

  • Системная шина: PCI Express x1, обеспечивающая высокоскоростную передачу данных и совместимость с современными компьютерами.
  • Количество портов: 4 последовательных порта, поддерживающих интерфейсы RS-232, RS-422 и RS-485, что позволяет подключать различные устройства с соответствующими интерфейсами.
  • Скорость передачи данных: от 50 до 921 600 бит/с, обеспечивая гибкость в выборе скорости передачи в зависимости от требований приложения.
  • Гальваническая изоляция: 2 кВ, повышающая защиту от импульсных помех и предотвращающая возможные повреждения оборудования.
  • Защита от импульсных помех: 15 кВ, обеспечивающая дополнительную защиту от электромагнитных помех и повышающая надежность работы системы.
  • Электромагнитная совместимость (EMC): соответствует стандартам EN 55032/24, обеспечивая соответствие требованиям по электромагнитной совместимости.
  • Рабочие условия: температура от 0 до +55°C и влажность от 5 до 95%, что позволяет использовать плату в различных промышленных средах.
  • Потребление тока: 1 170 мА при 3,3 В, что необходимо учитывать при планировании энергоснабжения системы.
  • Совместимость с операционными системами: поддерживает широкий спектр ОС, включая Windows (2000, XP/2003/Vista/2008 x86 и x64), Linux (ядра 2.4/2.6/3.x), QNX 6, Solaris 10, UnixWare 7 и другие, обеспечивая гибкость в выборе программного обеспечения.

Области применения платы CP-114EL-I-DB25M включают:

  • Промышленные системы автоматизации: для подключения различных устройств, таких как датчики, контроллеры и исполнительные механизмы, требующих надежной передачи данных через последовательные порты.
  • Системы сбора данных: для интеграции с оборудованием, использующим последовательные интерфейсы, обеспечивая эффективный сбор и обработку данных в реальном времени.
  • Сетевые устройства: для подключения к серверам и маршрутизаторам, требующим дополнительных последовательных портов для управления и мониторинга.
  • Медицинское оборудование: для интеграции с медицинскими приборами, использующими последовательные интерфейсы для передачи данных.

Преимущества использования платы CP-114EL-I-DB25M включают:

  • Надежность: высокая степень защиты от электромагнитных помех и импульсных перенапряжений, обеспечивающая стабильную работу в промышленных условиях.
  • Гибкость: поддержка различных интерфейсов RS-232/422/485 и широкого диапазона операционных систем, что позволяет интегрировать плату в разнообразные системы.
  • Компактность: низкопрофильный дизайн, позволяющий устанавливать плату в ограниченные пространства, такие как 2U корпуса, что экономит место в серверных и промышленных шкафах.
  • Долговечность: среднее время наработки на отказ (MTBF) составляет 684 289 часов, что свидетельствует о высокой надежности и долговечности устройства.

Плата CP-114EL-I-DB25M от MOXA Inc. является эффективным решением для расширения возможностей компьютера в области подключения последовательных устройств, обеспечивая надежную и гибкую интеграцию в различные промышленные и коммерческие системы.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 67.21 x 135
Ссылка на сайт moxa.com http://www.moxa.com/product/CP-114EL_EL-I.htm
Количество портов RS-232/422/485 4
Защита от импульсных помех, кВ 15
Максимальное количество плат в системе 8
Потребление тока 1,170 мА при 3.3 В
Среднее время наработки на отказ (MTBF), часов 684289
Материал корпуса Бескорпусное исполнение
Монтаж В компьютер
Электромагнитная совместимость (EMS) IEC 61000-4-3 RS
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-4 (EFT)
Электромагнитная совместимость (EMI) CISPR 32
FCC Part 15 Subpart B Class B
Электромагнитная совместимость (EMC) EN 55032/24
Рабочая влажность, % 5 ~ 95
Рабочая температура, °C 0 ~ +55
Температура хранения, °C -20 ~ +85
Скорость передачи данных, бит/с 50 ~ 921600
Стоповые биты 1, 1.5, 2
Бит данных 5, 6, 7, 8
Четность нет, чет, нечет, 0, 1
Контроллер последовательного интерфейса 16C550C
Управление потоками данных RTS/CTS, XON/XOFF
Передаваемые сигналы RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
Гальваническая изоляция, кВ 2
Возможность установки в низкопрофильный корпус (2U) Есть
Разъем для подключения к устройству DB44 'мама'
Тип шины PCI Express
Модификация шины PCI Express PCI Express x1
Драйверы для ОС DOS
Windows 95/98/ME/NT/2000
Linux 2.4.x
Linux 2.6.x
Linux 3.x
QNX 6
SCO OpenServer
Solaris 10
UnixWare 7
Windows 2008 R2/2012/2012 R2 (x64)
Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)
Изоляция последовательных портов Есть
Количество последовательных портов 4
Тип устройства Плата
Тип последовательных портов RS-232
RS-422
RS-485
Серия устройства CP-114
