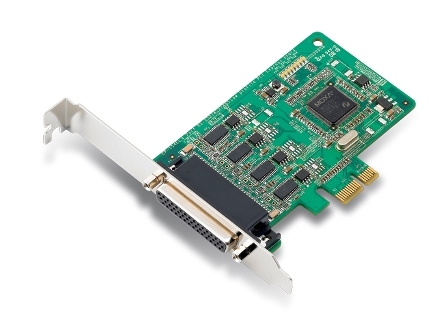

Плата CP-114EL-DB25M 4 Port PCIe Board, w/ DB25M Cable, RS-232/422/485, LowProfile

Артикул: CP-114EL-DB25M
Характеристики
Полное наименование:
—
Плата CP-114EL-DB25M 4 Port PCIe Board, w/ DB25M Cable, RS-232/422/485, LowProfile
Срок гарантии
—
12 мес.
143 663 тенге/шт
Варианты цен
143 663 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата CP-114EL-DB25M от компании MOXA Inc. представляет собой 4-портовую низкопрофильную плату расширения для шины PCI Express, предназначенную для обеспечения надежной и эффективной передачи данных через последовательные порты RS-232/422/485. Компактные габариты (67,21 x 103 мм) и возможность установки в низкопрофильные корпуса (2U) делают эту плату идеальным решением для систем с ограниченным пространством.

Ключевые технические особенности платы CP-114EL-DB25M включают:

  • Системная шина: PCI Express x1, обеспечивающая высокоскоростную передачу данных.
  • Количество портов: 4 последовательных порта, поддерживающих интерфейсы RS-232, RS-422 и RS-485, что обеспечивает гибкость подключения различных устройств.
  • Скорость передачи данных: от 50 до 921 600 бит/с на каждом порту, что позволяет эффективно работать с различными типами оборудования.
  • Управление потоками данных: поддержка RTS/CTS и XON/XOFF для надежной передачи данных.
  • Электромагнитная совместимость (EMI): соответствует стандартам CISPR 32 и FCC Part 15 Subpart B Class B, обеспечивая минимальные помехи для других устройств.
  • Электромагнитная совместимость (EMS): соответствует стандартам IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 61000-4-11, EN 55024, что гарантирует устойчивость к внешним электромагнитным воздействиям.
  • Защита от импульсных помех: 15 кВ, обеспечивая надежную работу в промышленных условиях с высоким уровнем электромагнитных помех.
  • Гальваническая изоляция: 2 кВ, повышая надежность и безопасность системы.
  • Рабочая температура: от 0 до +55°C, что позволяет использовать плату в различных климатических условиях.
  • Рабочая влажность: от 5% до 95%, что расширяет область применения в условиях повышенной влажности.
  • Потребление тока: 835 мА при 3,3 В, что обеспечивает эффективное использование энергии.
  • Совместимость с операционными системами: поддержка DOS, Windows (95/98/ME/NT/2000/XP/2003/Vista/7/8/8.1/10), Linux (2.4.x/2.6.x/3.x), QNX 6, SCO OpenServer, Solaris 10, UnixWare 7, что обеспечивает гибкость в выборе программного обеспечения.
  • Среднее время наработки на отказ (MTBF): 684 289 часов, что свидетельствует о высокой надежности устройства.

Плата CP-114EL-DB25M предназначена для использования в различных областях промышленности, включая системы автоматизации, промышленный контроль, телеметрические системы и другие приложения, требующие надежной передачи данных через последовательные порты. Благодаря своей гибкости и широкому диапазону поддерживаемых операционных систем, она обеспечивает интеграцию с различными типами оборудования и программного обеспечения, что делает ее универсальным решением для промышленных приложений.

Преимущества использования платы CP-114EL-DB25M включают:

  • Гибкость подключения: поддержка различных интерфейсов RS-232/422/485 позволяет подключать широкий спектр устройств.
  • Надежность: высокая степень защиты от электромагнитных помех и гальваническая изоляция обеспечивают стабильную работу в сложных промышленных условиях.
  • Совместимость: поддержка множества операционных систем и возможность установки в низкопрофильные корпуса делают плату универсальным решением для различных систем.
  • Эффективность: низкое потребление энергии и высокая скорость передачи данных способствуют повышению общей эффективности системы.

В заключение, плата CP-114EL-DB25M от MOXA Inc. представляет собой надежное и эффективное решение для расширения возможностей передачи данных в промышленных системах, обеспечивая гибкость, совместимость и высокую производительность.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 67.21 x 103
Ссылка на сайт moxa.com http://www.moxa.com/product/CP-114EL_EL-I.htm
Потребление тока 835 мА при 3.3 В
Количество портов RS-232/422/485 4
Защита от импульсных помех, кВ 15
Максимальное количество плат в системе 8
Среднее время наработки на отказ (MTBF), часов 684289
Материал корпуса Бескорпусное исполнение
Монтаж В компьютер
Электромагнитная совместимость (EMS) IEC 61000-4-3 RS
IEC 61000-4-5 Surge
IEC 61000-4-6 CS
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-4-2 (ESD)
IEC 61000-4-4 (EFT)
Электромагнитная совместимость (EMI) CISPR 32
FCC Part 15 Subpart B Class B
Электромагнитная совместимость (EMC) EN 55032/24
Рабочая влажность, % 5 ~ 95
Рабочая температура, °C 0 ~ +55
Температура хранения, °C -20 ~ +85
Скорость передачи данных, бит/с 50 ~ 921600
Стоповые биты 1, 1.5, 2
Бит данных 5, 6, 7, 8
Четность нет, чет, нечет, 0, 1
Контроллер последовательного интерфейса 16C550C
Управление потоками данных RTS/CTS, XON/XOFF
Передаваемые сигналы RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485 (2-проводный): Data+, Data-, GND
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
Возможность установки в низкопрофильный корпус (2U) Есть
Разъем для подключения к устройству DB44 'мама'
Тип шины PCI Express
Модификация шины PCI Express PCI Express x1
Драйверы для ОС DOS
Windows 95/98/ME/NT/2000
Linux 2.4.x
Linux 2.6.x
Linux 3.x
QNX 6
SCO OpenServer
Solaris 10
UnixWare 7
Windows 2008 R2/2012/2012 R2 (x64)
Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)
Количество последовательных портов 4
Тип устройства Плата
Тип последовательных портов RS-232
RS-422
RS-485
Серия устройства CP-114
