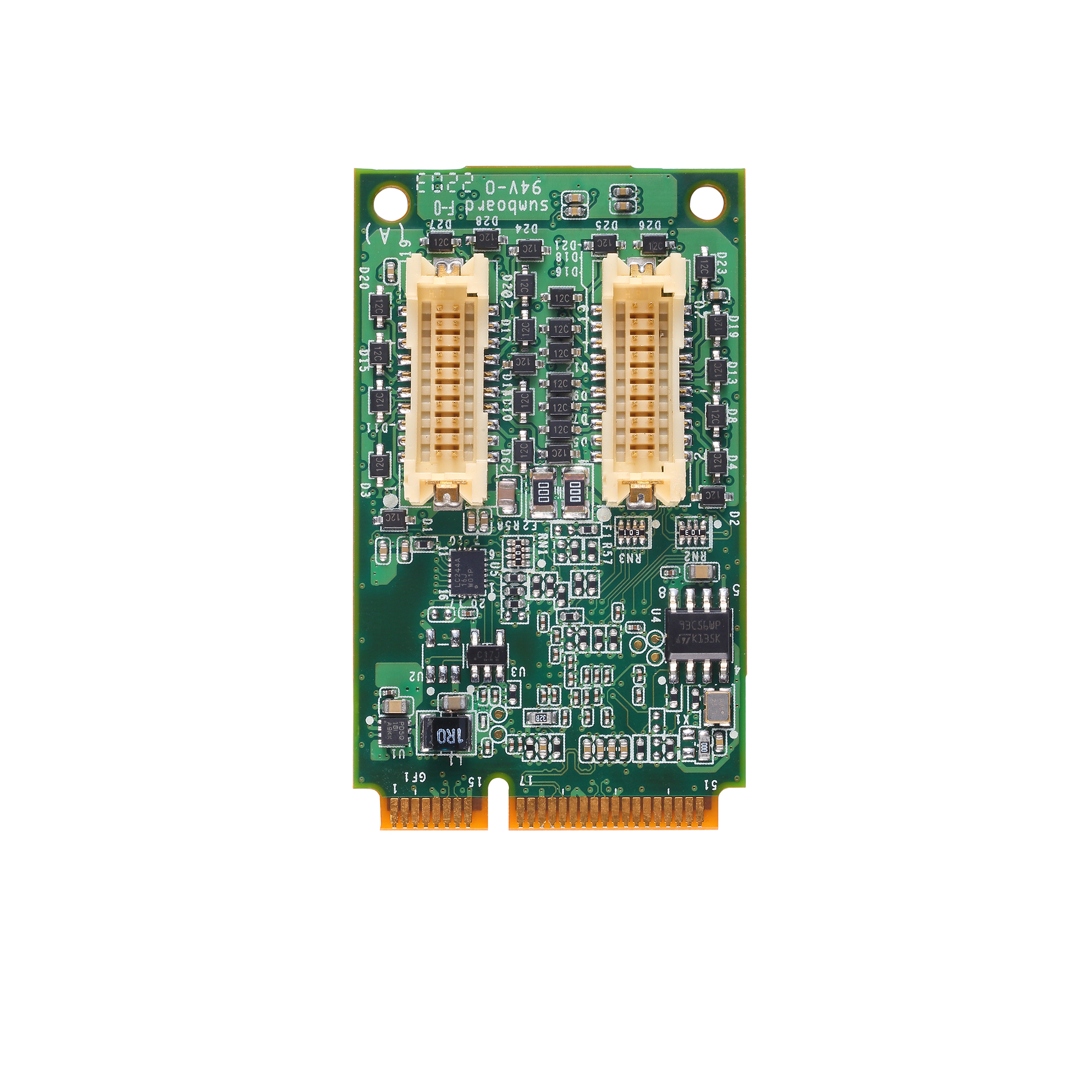

Плата CP-104N-T от компании MOXA Inc. представляет собой 4-портовую последовательную плату RS-232, предназначенную для интеграции в системы с шиной Mini PCI Express. Это решение обеспечивает надежное и эффективное подключение последовательных устройств в промышленных и коммерческих приложениях.
Ключевые технические особенности платы CP-104N-T включают:
- Количество портов: 4 порта RS-232, обеспечивающие параллельное подключение нескольких устройств.
- Скорость передачи данных: поддержка диапазона от 50 до 921600 бит/с, что позволяет работать с различными типами оборудования.
- Управление потоком данных: поддержка RTS/CTS и XON/XOFF для эффективного управления передачей данных.
- Буфер данных FIFO: 128 байт на порт, обеспечивающий буферизацию данных и снижение потерь при высоких скоростях передачи.
- Электромагнитная совместимость (EMC): соответствие стандартам EN 55032/35, обеспечивающее минимизацию помех и соответствие требованиям электромагнитной совместимости.
- Электромагнитная совместимость (EMS): соответствие стандартам IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, что гарантирует устойчивость к внешним электромагнитным воздействиям.
- Рабочая температура: от -40°C до +85°C, что позволяет использовать плату в различных климатических условиях.
- Размеры: 30 мм в ширину и 51 мм в глубину, что обеспечивает компактность и удобство монтажа в ограниченных пространствах.
- Системная шина: Mini PCI Express, обеспечивающая высокоскоростное соединение с материнской платой.
- Потребление тока: 365 мА при 3.3 В постоянного тока, что важно для оценки энергопотребления системы.
- Сертификация: соответствие стандартам EN 55032/35, CISPR 32, FCC Part 15B Class A, что подтверждает соответствие международным требованиям по электромагнитной совместимости.
- Габаритные размеры: 30 x 50.95 мм, что обеспечивает компактность и удобство монтажа в ограниченных пространствах.
Плата CP-104N-T предназначена для использования в различных областях, включая промышленную автоматизацию, системы управления, телекоммуникации и другие сферы, где требуется надежное подключение последовательных устройств. Благодаря расширенному диапазону рабочих температур и высокой степени защиты от электромагнитных помех, она идеально подходит для эксплуатации в сложных и требовательных условиях.
Преимущества использования платы CP-104N-T включают:- Надежность: высокая степень защиты от электромагнитных помех и устойчивость к внешним воздействиям обеспечивают стабильную работу системы.
- Гибкость: поддержка различных операционных систем, включая Windows и Linux, позволяет интегрировать плату в разнообразные программные среды.
- Компактность: небольшие размеры платы облегчают ее установку в ограниченных пространствах, что важно для современных промышленных и коммерческих приложений.
- Эффективность: поддержка высоких скоростей передачи данных и управление потоком данных способствуют повышению общей производительности системы.

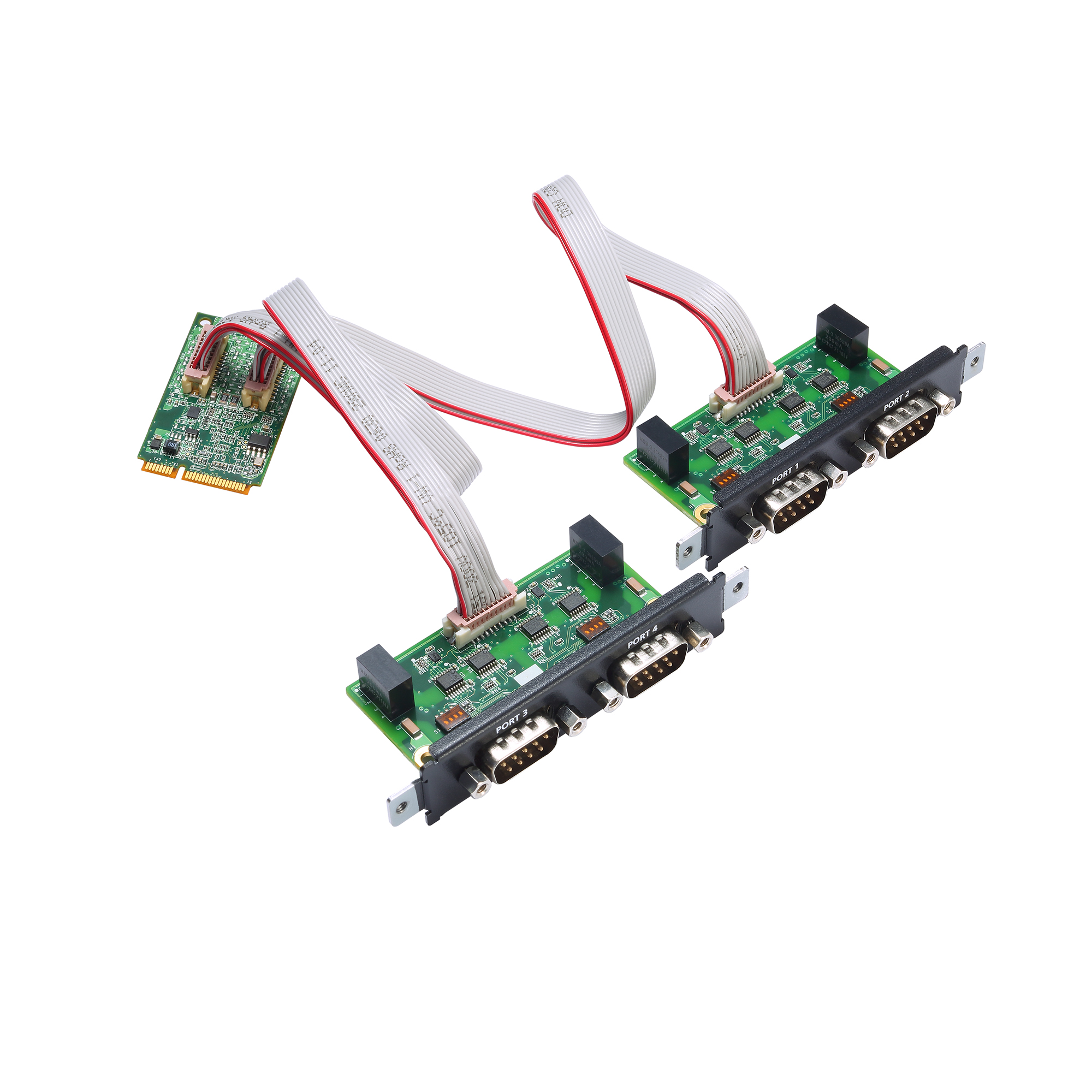

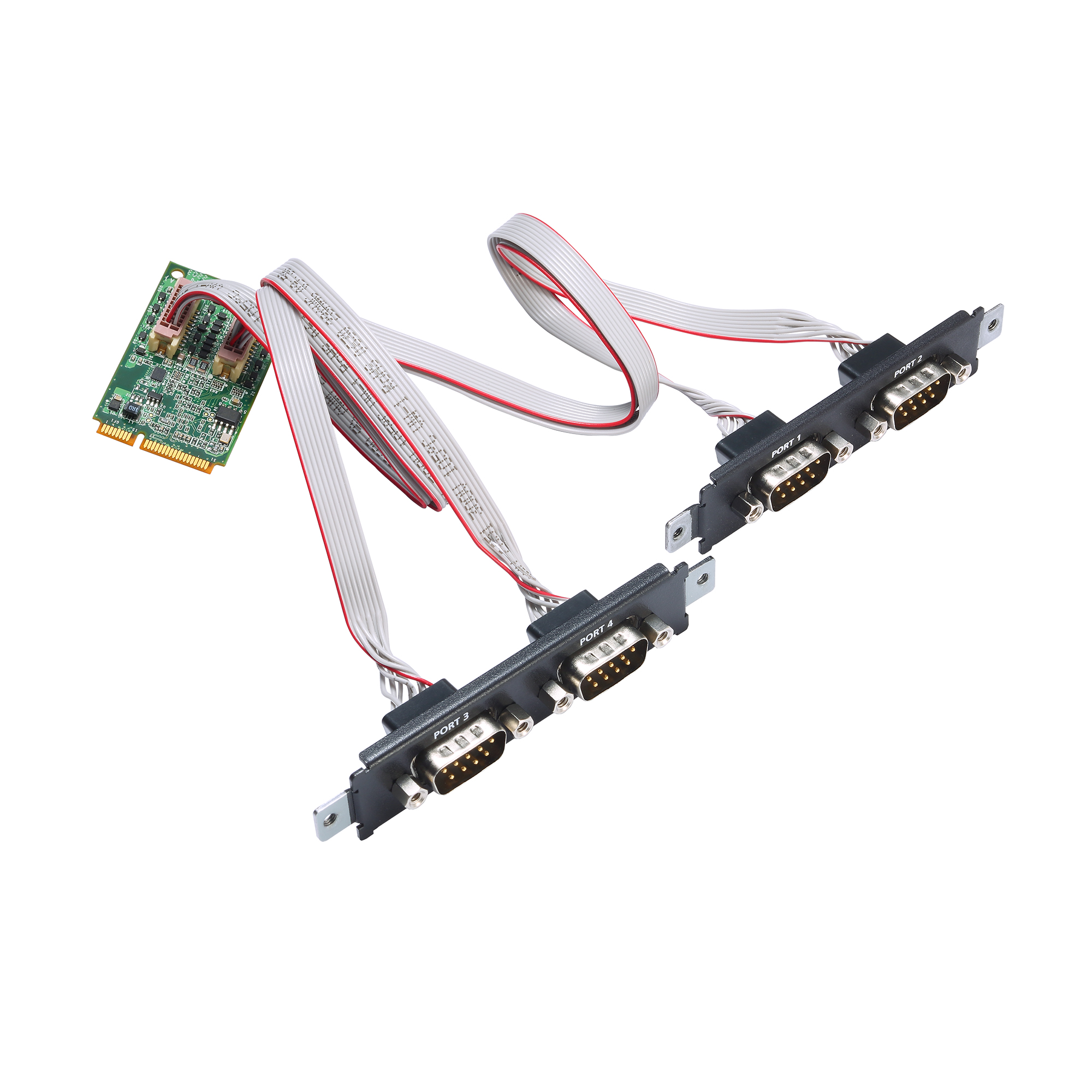

Плата CP-104N-T совместима с различными операционными системами, включая Windows Server 2008, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Windows Server 2022, а также с ядрами Linux 4.x и 5.x. Это обеспечивает гибкость при выборе программного обеспечения и упрощает интеграцию в существующие системы. Разъемы DB9 'папа' обеспечивают надежное подключение к периферийным устройствам, соответствующим стандарту RS-232.
В заключение, плата CP-104N-T от MOXA Inc. представляет собой надежное и эффективное решение для подключения последовательных устройств в промышленных и коммерческих приложениях, обеспечивая высокую производительность, гибкость и устойчивость к внешним воздействиям.Основные характеристики:| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 50.95 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/multiport-serial-boards/pcie-upci-pci-serial-cards/cp-104n-series#overview |
| Потребление тока | 365 мА при 3.3 В пост. |
| Количество портов RS-232 | 4 |
| Буфер данных FIFO, байт | 128 |
| Среднее время наработки на отказ (MTBF), часов | 3673087 |
| Материал корпуса | Бескорпусное исполнение |
| Монтаж | В компьютер |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/35 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -20 ~ +85 |
| Рабочая температура, °C | -40 ~ +85 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | 16C550C |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Тип шины | Mini PCI Express |
| Разъем для подключения к устройству | DB9 'папа' |
| Драйверы для ОС | Linux kernel 4.x Linux kernel 5.x Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022 |
| Количество последовательных портов | 4 |
| Тип последовательных портов | RS-232 |
| Тип устройства | Плата |
| Серия устройства | CP-104 |
