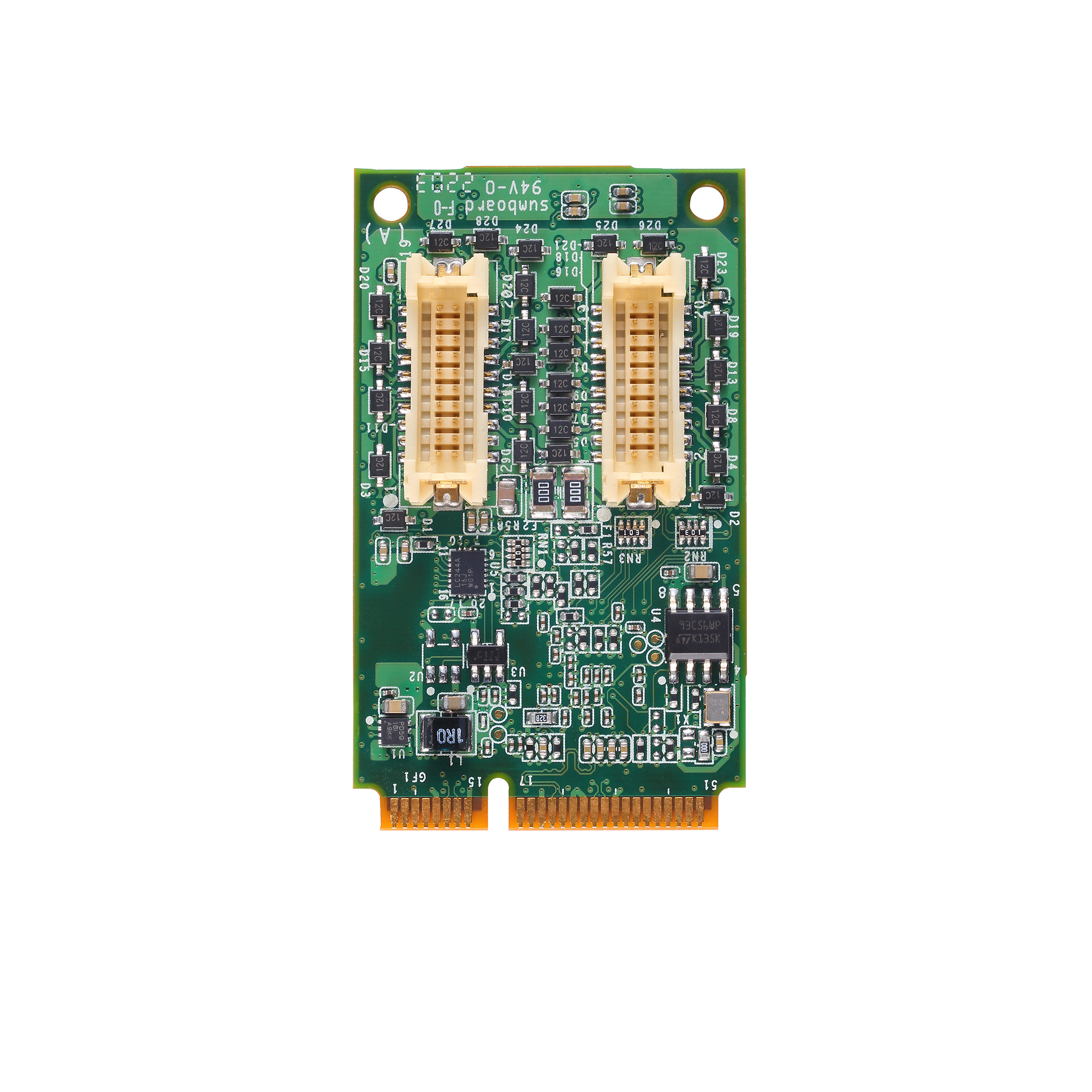

Плата CP-104N-I-T от компании MOXA Inc. представляет собой 4-портовую последовательную плату RS-232, выполненную в формате Mini PCI Express. Она предназначена для расширения возможностей подключения последовательных устройств в промышленных и встраиваемых системах, обеспечивая надежную и эффективную коммуникацию.
Ключевые технические особенности платы CP-104N-I-T включают:
- Количество портов RS-232: 4, что позволяет подключать до четырех последовательных устройств одновременно.
- Гальваническая изоляция: 2,5 кВ, обеспечивающая защиту от электрических помех и повышающая надежность работы в сложных электромагнитных условиях.
- Скорость передачи данных: от 50 до 921 600 бит/с, что обеспечивает гибкость в выборе скорости передачи в зависимости от требований приложения.
- Управление потоком данных: поддержка RTS/CTS и XON/XOFF, позволяющая эффективно управлять потоком данных и предотвращать переполнения буфера.
- Буфер данных FIFO: 128 байт, способствующий снижению нагрузки на процессор и повышению эффективности передачи данных.
- Рабочий диапазон температур: от -40 до +85°C, что делает плату подходящей для эксплуатации в экстремальных температурных условиях.
- Электромагнитная совместимость (EMC): соответствует стандартам EN 55032/35, обеспечивая минимальные уровни электромагнитных помех.
- Электромагнитная совместимость (EMS): соответствует стандартам IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, что гарантирует устойчивость к внешним электромагнитным воздействиям.
- Размеры: 30 мм в ширину и 51 мм в глубину, что обеспечивает компактность и удобство монтажа в ограниченных пространствах.
- Поддержка операционных систем: Windows 7/8/8.1/10/11 (x86/x64), Windows Server 2008/2012/2012 R2/2016/2019/2022 (x64), Linux kernel 4.x и 5.x, что обеспечивает широкую совместимость с различными программными платформами.
Плата CP-104N-I-T предназначена для использования в различных промышленных и встраиваемых приложениях, где требуется надежное подключение нескольких последовательных устройств. Это может включать системы автоматизации, промышленное оборудование, системы мониторинга и управления, а также встраиваемые системы, требующие расширения портов RS-232.
Преимущества использования платы CP-104N-I-T включают:
- Надежность: высокая степень гальванической изоляции и соответствие строгим стандартам EMC и EMS обеспечивают стабильную работу в сложных электромагнитных условиях.
- Гибкость: поддержка различных операционных систем и широкий диапазон рабочих температур позволяют интегрировать плату в разнообразные системы и условия эксплуатации.
- Компактность: небольшие размеры платы облегчают ее установку в ограниченных пространствах, характерных для встраиваемых решений.
- Эффективность: наличие буфера FIFO и поддержка различных методов управления потоком данных способствуют повышению производительности системы.
Плата CP-104N-I-T совместима с различными промышленными и встраиваемыми системами, оснащенными слотами Mini PCI Express. Ее можно интегрировать в существующие решения для расширения возможностей подключения последовательных устройств без необходимости значительных изменений в аппаратной части системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 50.95 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/multiport-serial-boards/pcie-upci-pci-serial-cards/cp-104n-series#overview |
| Потребление тока | 615 мА при 3.3 В пост. |
| Количество портов RS-232 | 2 |
| Буфер данных FIFO, байт | 128 |
| Среднее время наработки на отказ (MTBF), часов | 2189472 |
| Материал корпуса | Бескорпусное исполнение |
| Монтаж | В компьютер |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/35 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -20 ~ +85 |
| Рабочая температура, °C | -40 ~ +85 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | 16C550C |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Гальваническая изоляция, кВ | 2,5 |
| Тип шины | Mini PCI Express |
| Разъем для подключения к устройству | DB9 'папа' |
| Драйверы для ОС | Linux kernel 4.x Linux kernel 5.x Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022 |
| Количество последовательных портов | 4 |
| Тип последовательных портов | RS-232 |
| Тип устройства | Плата |
| Серия устройства | CP-104 |
