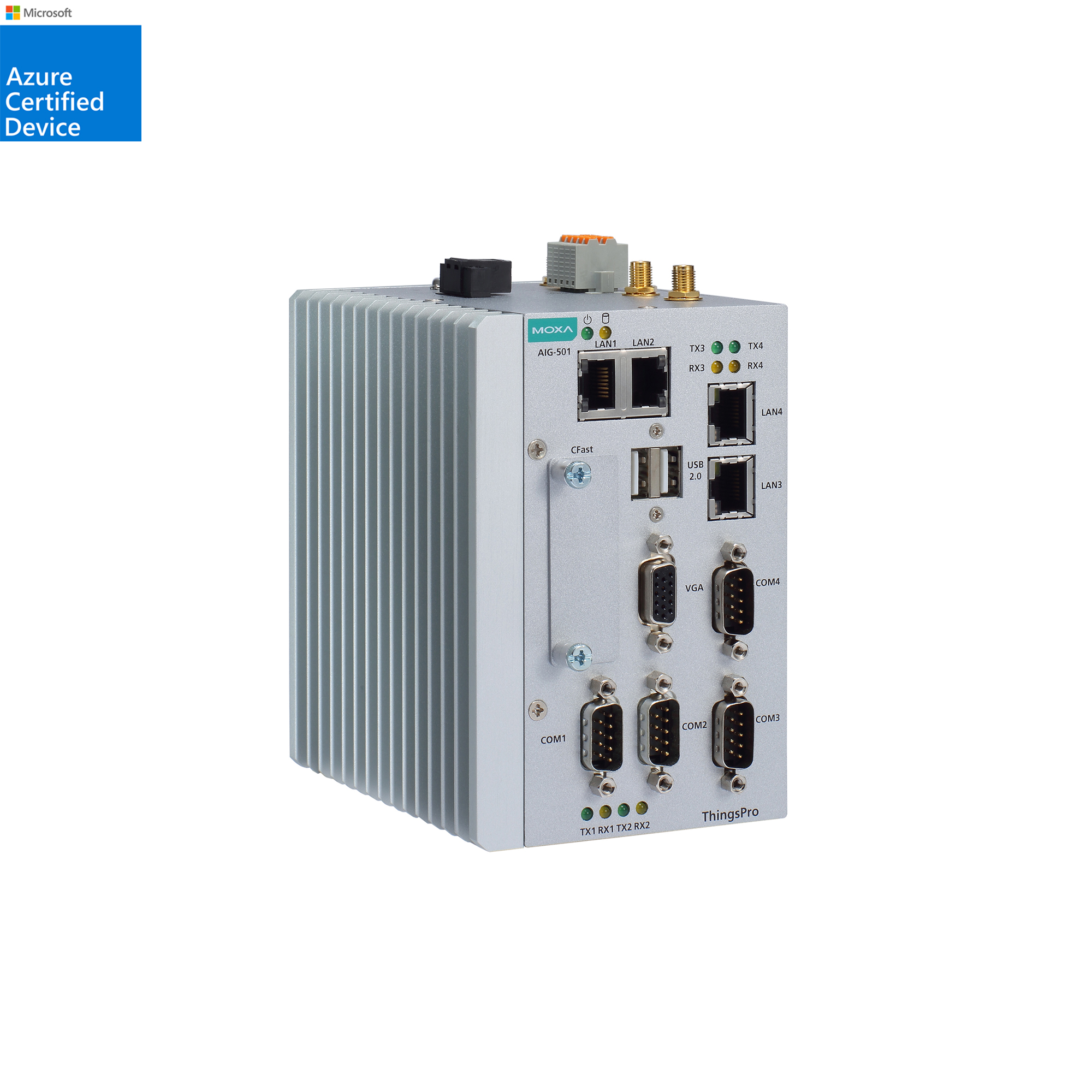

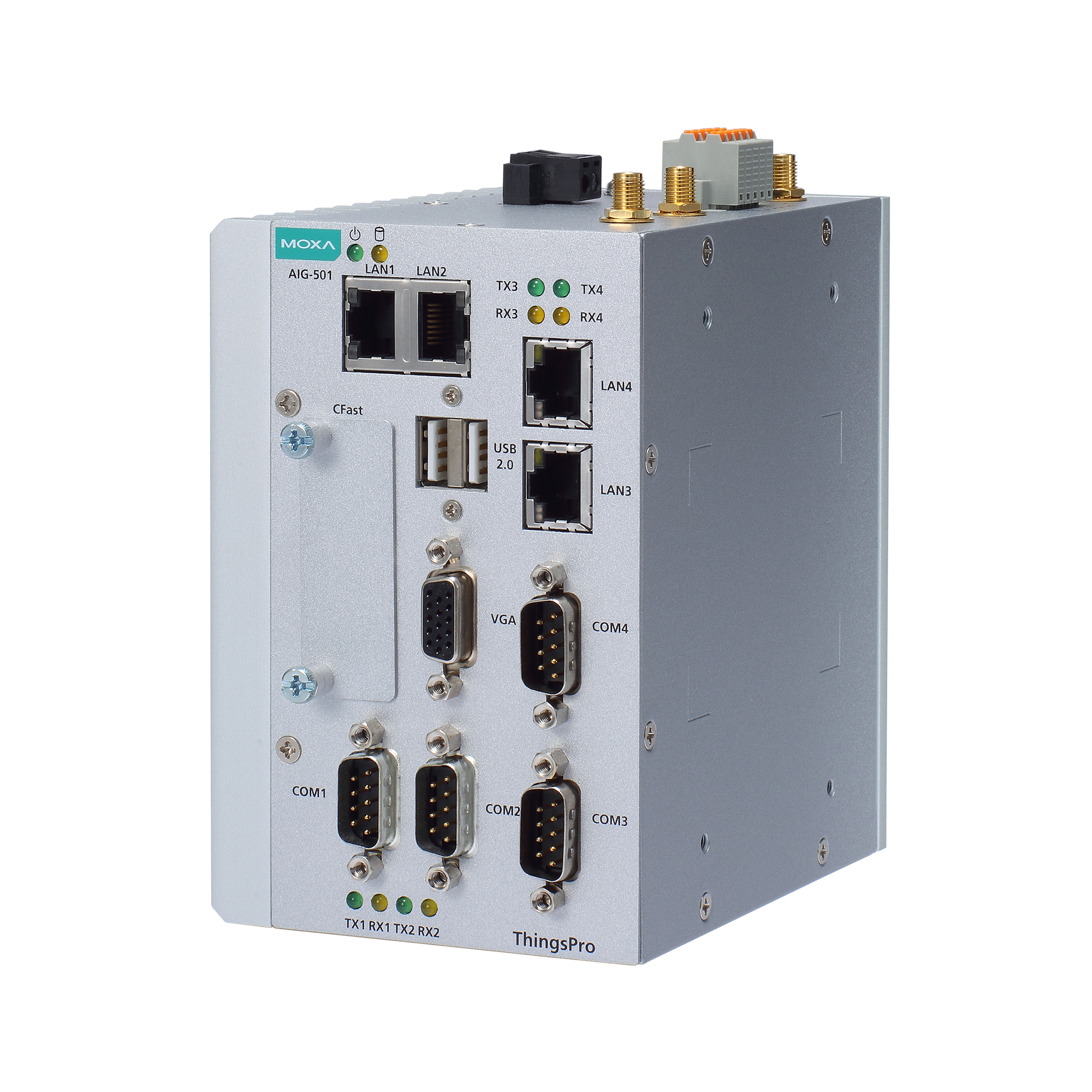

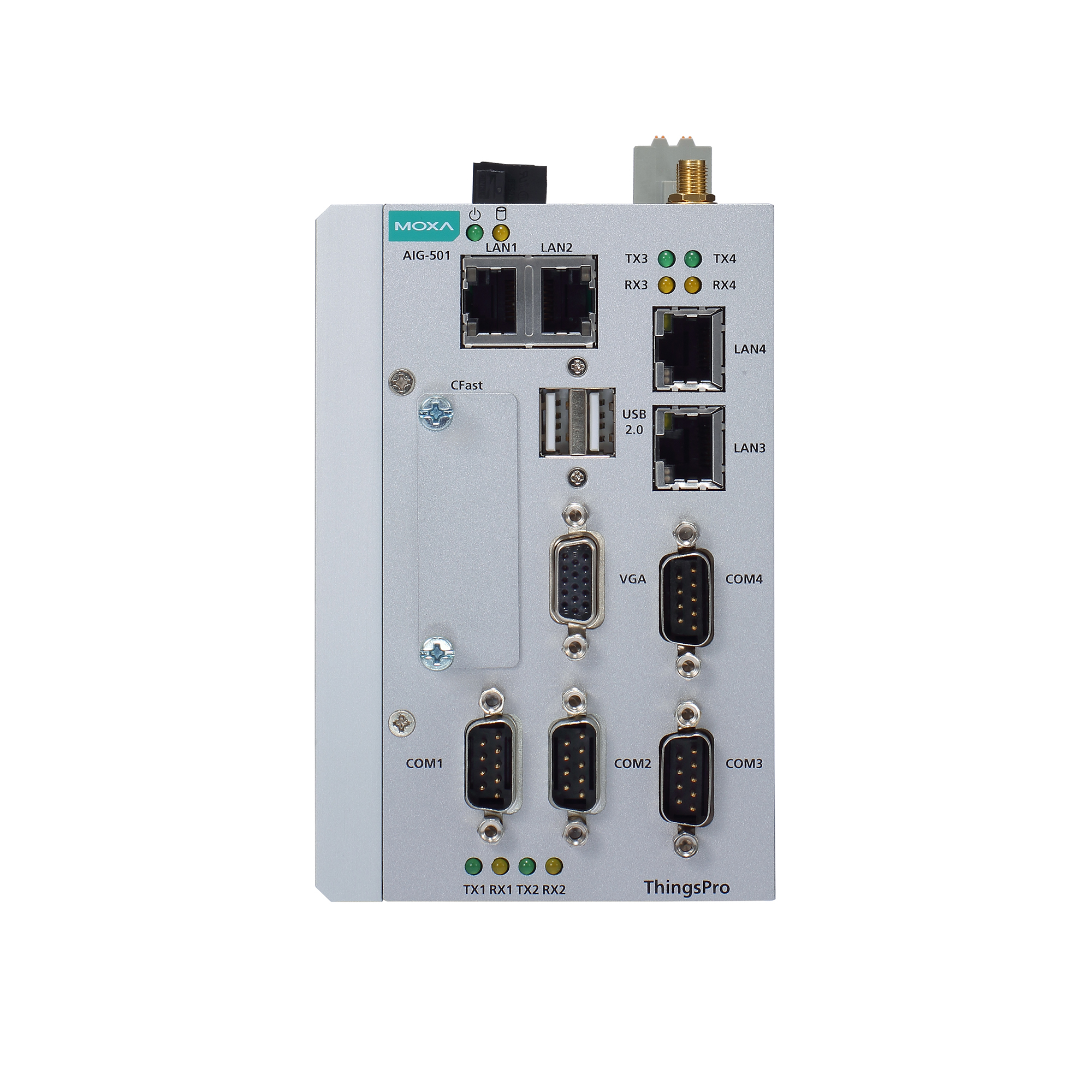

Шлюз AIG-501-T-AZU-LX от компании MOXA Inc. представляет собой промышленный IIoT-шлюз, предназначенный для интеграции устройств в промышленной автоматизации и сбора данных с различных сенсоров и оборудования. Оснащённый четырёхъядерным процессором Intel Atom E3845 с тактовой частотой 1,91 ГГц, он обеспечивает надёжную обработку данных в реальном времени.
Устройство оснащено 4 ГБ оперативной памяти DDR3L и 32 ГБ встроенной памяти CFast, на которой предустановлена операционная система Linux Debian 9 с ядром 4.9. Это обеспечивает стабильную работу и совместимость с различными промышленными приложениями. Для расширения функциональности предусмотрены два порта USB 2.0, четыре порта RS-232/422/485 для последовательных соединений, а также четыре цифровых входа и четыре цифровых выхода (GPIO), что позволяет интегрировать различные устройства и системы.
Шлюз поддерживает четыре порта Ethernet (RJ-45) с магнитной изоляцией 1,5 кВ, обеспечивая надёжную проводную связь. Для беспроводной передачи данных доступны опциональные модули LTE, Wi-Fi и Bluetooth, что расширяет возможности подключения в различных условиях. Встроенный GPS-приёмник с точностью позиционирования 0,8 м и поддержкой нескольких спутниковых систем (GPS, GLONASS, BeiDou, Galileo, QZSS) обеспечивает точное геопозиционирование устройства.
Устройство поддерживает диапазоны LTE Band 1 (2100 МГц), Band 3 (1800 МГц), Band 7 (2600 МГц), Band 8 (900 МГц), Band 20 (800 МГц) и Band 28A (700 МГц), а также UMTS/HSPA Band 1 (2100 МГц), Band 3 (1900 МГц) и Band 8 (900 МГц), что обеспечивает широкую совместимость с различными сотовыми сетями по всему миру. Это делает AIG-501-T-AZU-LX идеальным решением для удалённых объектов, где требуется стабильная связь и передача данных.
Шлюз спроектирован для работы в экстремальных условиях: температурный диапазон эксплуатации составляет от -40°C до +70°C, что позволяет использовать его в различных климатических зонах. Корпус устройства выполнен из металла и соответствует классу защиты IP20, обеспечивая защиту от пыли и механических повреждений. Для монтажа предусмотрены варианты на DIN-рейку и настенный монтаж, что упрощает интеграцию в существующие системы.
Среди дополнительных функций стоит отметить наличие сторожевого таймера (WDT), который автоматически перезагружает устройство в случае сбоя, обеспечивая бесперебойную работу системы. Также предусмотрены различные сертификаты безопасности и электромагнитной совместимости, включая ATEX, UL Class 1 Division 2, RoHS и другие, что подтверждает соответствие устройства международным стандартам.
Шлюз AIG-501-T-AZU-LX идеально подходит для применения в сферах промышленной автоматизации, сбора данных с удалённых сенсоров, мониторинга и управления оборудованием в реальном времени. Его гибкость в подключении, надёжность и устойчивость к внешним воздействиям делают его эффективным решением для интеграции в различные промышленные системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Модель установленного накопителя | 32 Гб CFast с ОС Linux Debian 9 и ПО ThingsPro EDGE |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-computing/x86-computers/aig-500-series#overview |
| Потребляемая мощность, не более Вт | 30 |
| Потребление 12 В | 2.5 A |
| Вес брутто, кг | 1.34 |
| Вес нетто, кг | 1.34 |
| Габаритные размеры, мм | 132 x 122 x 87 |
| Скорости передачи данных (HSPA) | LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) / LTE Band 28A (700 MHz), UMTS/HSPA Band 1 (2100 MHz) / Band 3 (1900 MHz) / Band 8 (900 MHz) |
| Количество слотов для SIM-карт | 1 |
| USB, всего | 2 |
| Объём накопителя | 32 Гб |
| Тип накопителя | CFast |
| Среднее время наработки на отказ (MTBF), часов | 453637 |
| USB 2.0 | 2 |
| Объем установленной оперативной памяти | 4 Гб |
| RS-232/422/485 | 4 |
| Установлен процессор | Да |
| Система охлаждения | Пассивная Пассивная (безвентиляторная) |
| Тип входного напряжения | Постоянное |
| Порты и интерфейсы | Digital I/O (GPIO) |
| Тип процессора | Intel Atom |
| Сетевые интерфейсы (Ethernet) | 4 x LAN |
| Тип монтажа | Крепление на DIN рейку |
| Беспроводные интерфейсы | LTE (Опция) Wi-Fi (Опция) Bluetooth (Опция) |
| Видеоинтерфейсы | VGA |
| Слоты расширения | SIM-карта Mini PCI-e |
| COM порты, всего | 4 |
| Форм-фактор накопителя | CFast |
| Область применения | Общего назначения |
| Видеоинтерфейсы, всего | 1 |
| Тип оперативной памяти | DDR3L |
| CFast | 1 |
| Форм-фактор | eMMC |
| Напряжение лог. 1 (сухой контакт) | Замкнут на GND |
| Напряжение лог. 0 (сухой контакт) | Открытый |
| Разъем | Евро-разъем закручивающегося типа |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой контакт |
| Скорость передачи данных, бит/с | 300 ~ 921600 |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS, XON/XOFF, ADDC® для RS-485 |
| Разъем последовательного порта | DB9 |
| Четность | нет, чет, нечет, 0, 1 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND |
| Изоляция последовательной линии | 1.5 кВ |
| Максимальная нагрузка на канал | 10 мА |
| Количество каналов дискретного вывода | 4 |
| Тип каналов дискретного вывода | Sink |
| Количество и тип разъёмов входного питания | Клемный блок |
| Диапазон входного напряжения питания | 12 ~ 36 В, DC |
| RoHS | Да |
| Взрывозащиты | ATEX UL Class 1 Division 2 |
| Безопасности и электромагнитной совместимости | EN 61000-6-4 EN 61000-6-2 CISPR 32 EN 55032/35 UL 60950-1 EN 62368-1 FCC Class A Part 15B IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура хранения, °C | -40 ~ +75 |
| Температура эксплуатации, °C | -40 ~ +70 |
| Допустимые вибрации | Соответствует IEC 60068-2-64 |
| Допустимые удары | Соответствует IEC-60068-2-27 |
| Материал корпуса | Металл |
| Класс защиты | IP20 |
| Предустановленная операционная система | Linux Debian 9, Kernel 4.9 |
| WiFi | RP-SMA x 2 |
| Сторожевой таймер ( WDT ) | Да |
| Цифровые (GPIO) | 4 входа / 4 выхода |
| SIM-карт | 1 (mini) |
| Mini PCIe | 1 |
| Крепление на DIN рейку | Опция |
| Настенное | Опция |
| Тип памяти | DDR3L |
| Объём установленной памяти | 4 Гб |
| Частота процессора | 1.91 ГГц |
| Установленный процессор | Intel Atom E3845 |
| Количество и тип портов | 4 x 10/100/1000 (RJ-45) |
| Видеоконтроллер | Intel HD Graphics |
| Интерфейсы | VGA |
| Радио | EN 301 489-1/17/19/52 EN 300 328 EN 301 511 EN 301 893 EN 301 908 EN 303 413 EN 62311 |
