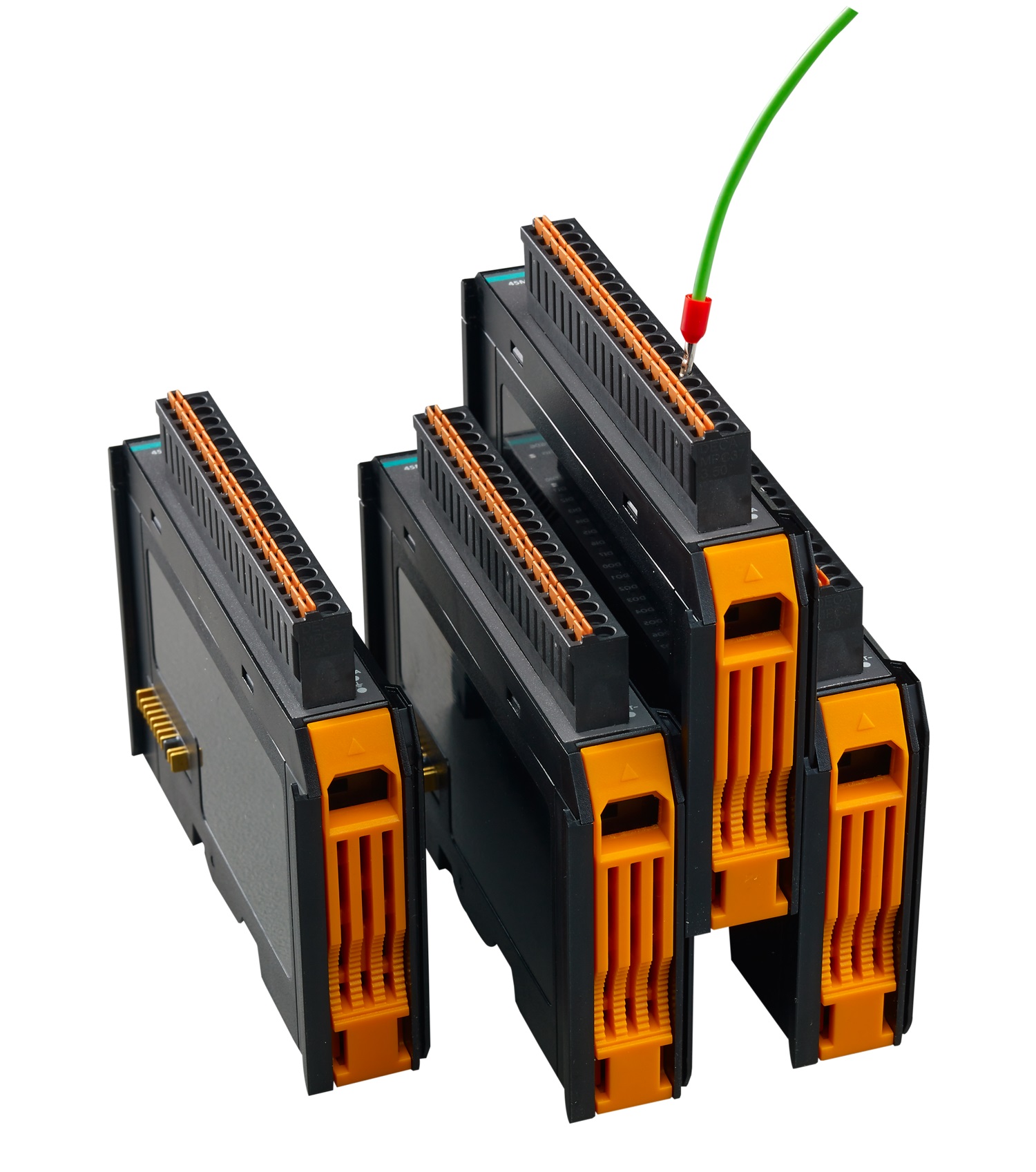

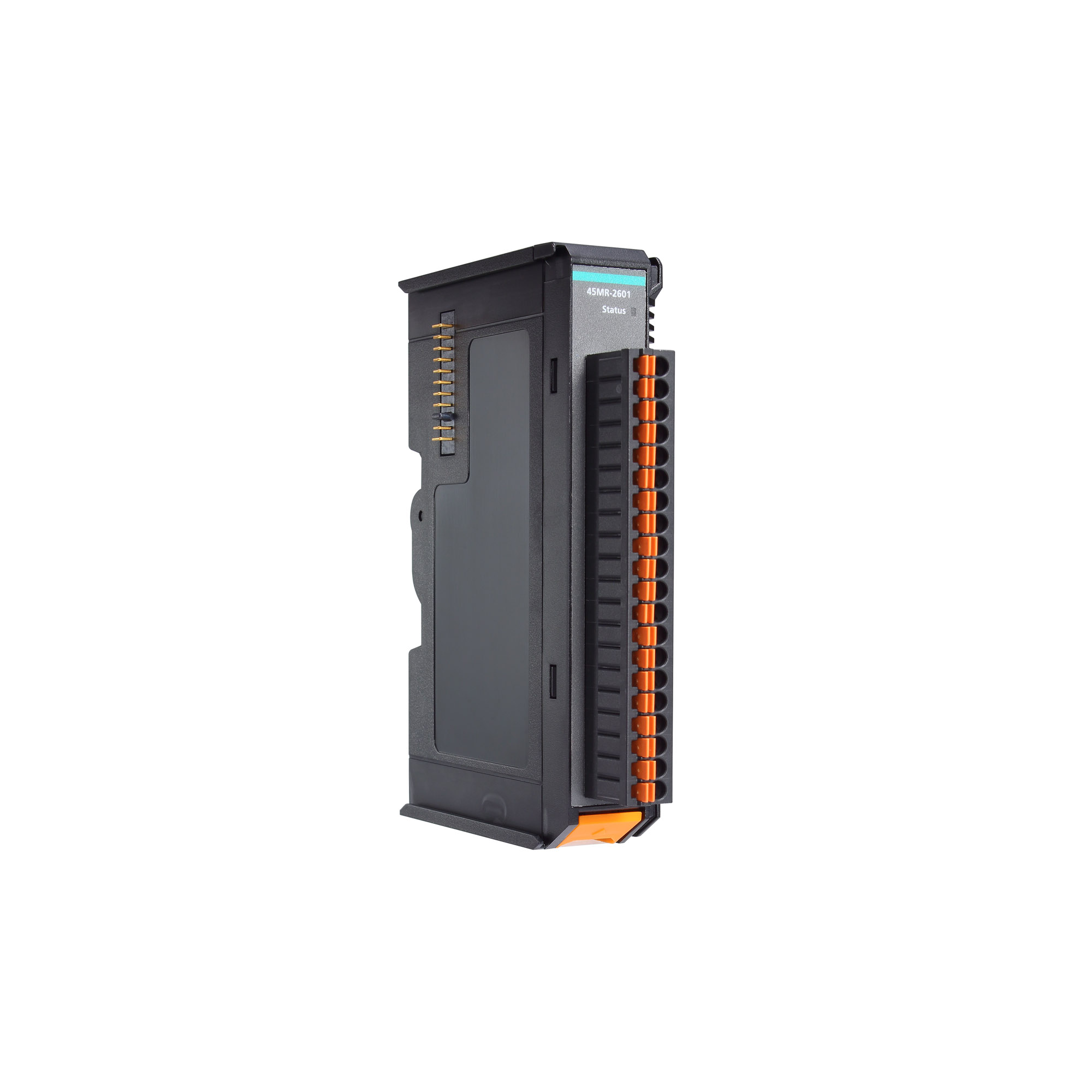

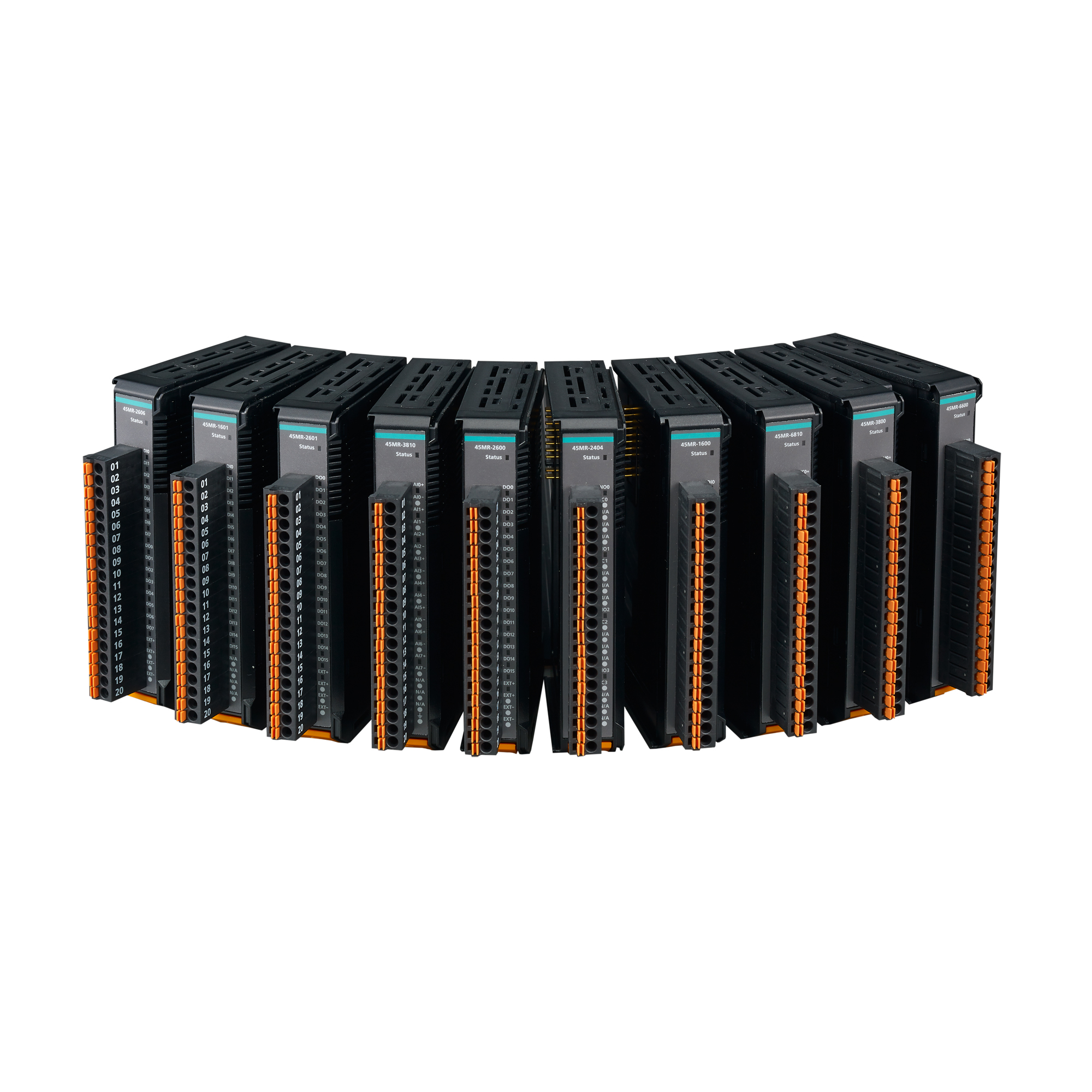

Модуль 45MR-3800-T от компании MOXA Inc. является компонентом серии ioThinx 4500 и предназначен для расширения функциональности промышленных систем автоматизации. Этот модуль обеспечивает восемь дифференциальных аналоговых входов, поддерживающих токовые сигналы в диапазоне от 0 до 20 мА или от 4 до 20 мА, что делает его подходящим для интеграции с различными датчиками и исполнительными механизмами, использующими аналоговые выходы.
Ключевые технические особенности модуля 45MR-3800-T включают:
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Точность измерений: ±0,1% от полного диапазона при температуре 25°C и ±0,3% при температурах -40°C и +75°C.
- Частота дискретизации: 100 выборок в секунду при опросе всех каналов и 12,5 выборок в секунду при опросе по одному каналу, что позволяет эффективно обрабатывать данные в реальном времени.
- Входное сопротивление: 120 Ом, соответствующее стандартам для аналоговых входов.
- Изоляция: 3000 В постоянного тока или 2000 В переменного тока, обеспечивающая защиту от электрических помех и повышающих надежность системы.
- Потребление тока: 197,3 мА при напряжении 3,3 В постоянного тока, что способствует энергоэффективности системы.
- Габаритные размеры: 19,5 x 99 x 60,5 мм, что позволяет устанавливать модуль в ограниченных пространствах.
- Монтаж: на DIN-рейку, обеспечивающий удобство установки и обслуживания.
- Рабочая температура: от -40°C до +75°C, что делает модуль пригодным для эксплуатации в различных климатических условиях.
- Сертификации: соответствие стандартам EN 55032/35, CISPR 32, FCC Part 15B Class A, IEC 61000-4-2 ESD, IEC 61000-4-3 RS и другим, подтверждающим высокие требования к электромагнитной совместимости и безопасности.
Модуль 45MR-3800-T предназначен для использования в промышленных приложениях, где требуется надежный сбор и обработка аналоговых данных. Он может быть интегрирован в системы мониторинга и управления технологическими процессами, системы сбора данных с датчиков, а также в системы автоматизации зданий и инфраструктуры. Благодаря своей гибкости и широкому диапазону рабочих температур, модуль подходит для применения в различных отраслях, включая нефтегазовую, химическую, энергетическую и другие.
Преимущества использования модуля 45MR-3800-T включают:
- Высокая точность и надежность: обеспечиваются благодаря качественным компонентам и строгому контролю на всех этапах производства.
- Гибкость в применении: поддержка различных диапазонов входных сигналов и температурных условий позволяет адаптировать модуль под конкретные задачи.
- Энергоэффективность: низкое потребление тока способствует снижению эксплуатационных расходов.
- Простота интеграции: стандартный монтаж на DIN-рейку и совместимость с различными системами автоматизации упрощают процесс установки и настройки.
Модуль 45MR-3800-T является надежным и эффективным решением для расширения возможностей промышленных систем автоматизации, обеспечивая высокую точность и гибкость при работе с аналоговыми сигналами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 19.5 x 99 x 60.5 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioThinx_4500_45MR_Modules.htm |
| Потребление тока | 197.3 мА при 3.3 В пост. |
| Вес нетто, кг | 0.08 |
| Среднее время наработки на отказ (MTBF), часов | 2085426 |
| Частота дискретизации | Режим опроса по одному каналу: 12.5 Гц Режим опроса по всем каналам: 100 Гц |
| Монтаж | На DIN-рейку |
| Вибрации | EN 60068-2-27 |
| Удары | IEC 60068-2-27 |
| Электромагнитная совместимость (EMC) | EN 61000-3-2 EN 61000-3-3 EN 55024 EN 55032 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая высота над уровнем моря | до 4000 м |
| Рабочая температура, °C | -40 ~ +85 |
| Температура хранения, °C | -40 ~ +85 |
| Разрешение АЦП, бит | 16 |
| Количество каналов АЦП | 8 |
| Напряжение изоляции, В | 3000 |
| Тип каналов аналогового ввода | Дифференциальные |
| Диапазон входных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Входное сопротивление | 120 Ом |
| Точность АЦП | ±0.1% от полного диапазона ±0.3% от полного диапазона |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |
