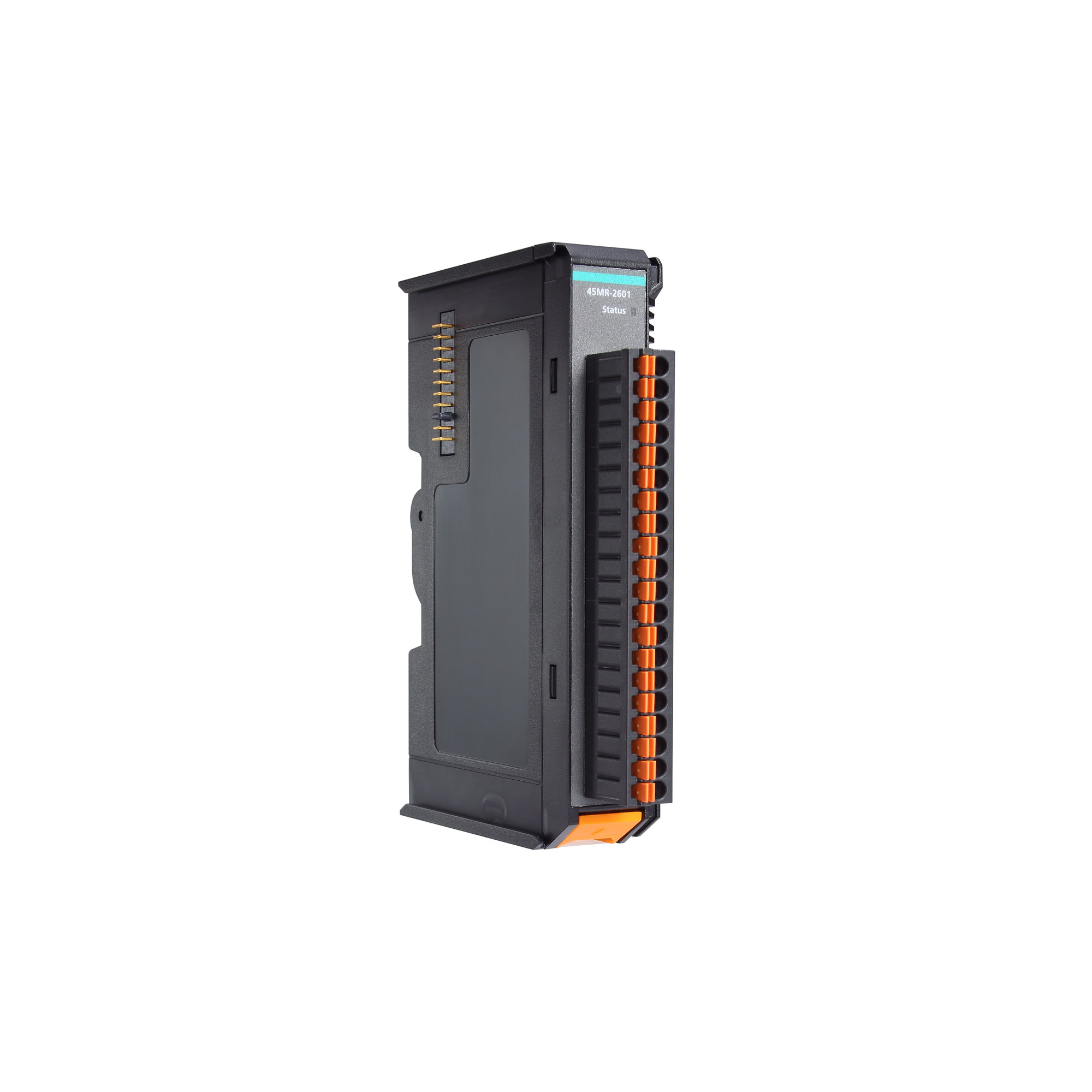

Модуль 45MR-1600 от компании MOXA Inc. является компонентом серии ioThinx 4500, предназначенной для расширения функциональности промышленных контроллеров. Этот модуль обеспечивает 16 каналов дискретного ввода с поддержкой 24 В постоянного тока и PNP-логикой, что делает его подходящим для различных промышленных приложений, требующих надежного сбора цифровых сигналов.
Ключевые технические особенности модуля 45MR-1600 включают:
- Количество каналов ввода: 16 дискретных входов, поддерживающих сухие и влажные контакты.
- Режимы работы: дискретный вход и счетчик (поддержка счетчика доступна только для первых четырех каналов).
- Частота счетчика: до 1 кГц, что позволяет эффективно обрабатывать быстрые сигналы.
- Изоляция: 3000 В постоянного тока или 2000 В переменного тока, обеспечивающая защиту от электрических помех.
- Потребление тока: 59,4 мА при 3,3 В постоянного тока, что способствует энергоэффективности системы.
- Габаритные размеры: 19,5 x 99 x 60,5 мм, что облегчает монтаж на DIN-рейку и экономит пространство в распределительных щитах.
- Рабочий диапазон температур: от -20°C до +60°C, что позволяет использовать модуль в различных климатических условиях.
- Сертификации: соответствие стандартам EN 55032/35, CISPR 32, FCC Part 15B Class A, IEC 61000-4-2 ESD (контактный разряд 4 кВ, воздушный разряд 8 кВ), IEC 61000-4-3 RS (80 МГц – 1 ГГц, 3 В/м), IEC 61000-4-4 EFT (питание 1 кВ, сигнал 0,5 кВ), IEC 61000-4-5 Surge (питание 2 кВ, сигнал 1 кВ), IEC 61000-4-6 CS (3 В), IEC 61000-4-8 PFMF, IEC 60068-2-27 (удары), IEC 60068-2-6 (вибрации), UL 61010-2-201, ATEX, Class I Division 2.
- Среднее время наработки на отказ (MTBF): 661 247 часов, что свидетельствует о высокой надежности устройства.
Модуль 45MR-1600 предназначен для использования в промышленных системах автоматизации, где требуется надежный сбор цифровых сигналов с различных устройств, таких как датчики, переключатели и другие устройства с сухими или влажными контактами. Он может быть интегрирован в системы управления для мониторинга состояния оборудования, контроля технологических процессов и сбора данных с различных датчиков.
Преимущества модуля 45MR-1600 включают:
- Гибкость подключения: поддержка различных типов контактов (сухой и влажный контакт) и режимов работы (дискретный вход и счетчик) для широкого спектра приложений.
- Высокая изоляция: защита от электрических помех и перенапряжений, что повышает надежность системы в сложных промышленных условиях.
- Компактные размеры: экономия пространства при монтаже на DIN-рейку, что особенно важно в ограниченных пространствах распределительных щитов.
- Широкий диапазон рабочих температур: возможность эксплуатации в различных климатических условиях без потери производительности.
- Высокая надежность: длительный срок службы и низкий уровень отказов, что снижает затраты на техническое обслуживание и повышает общую эффективность системы.

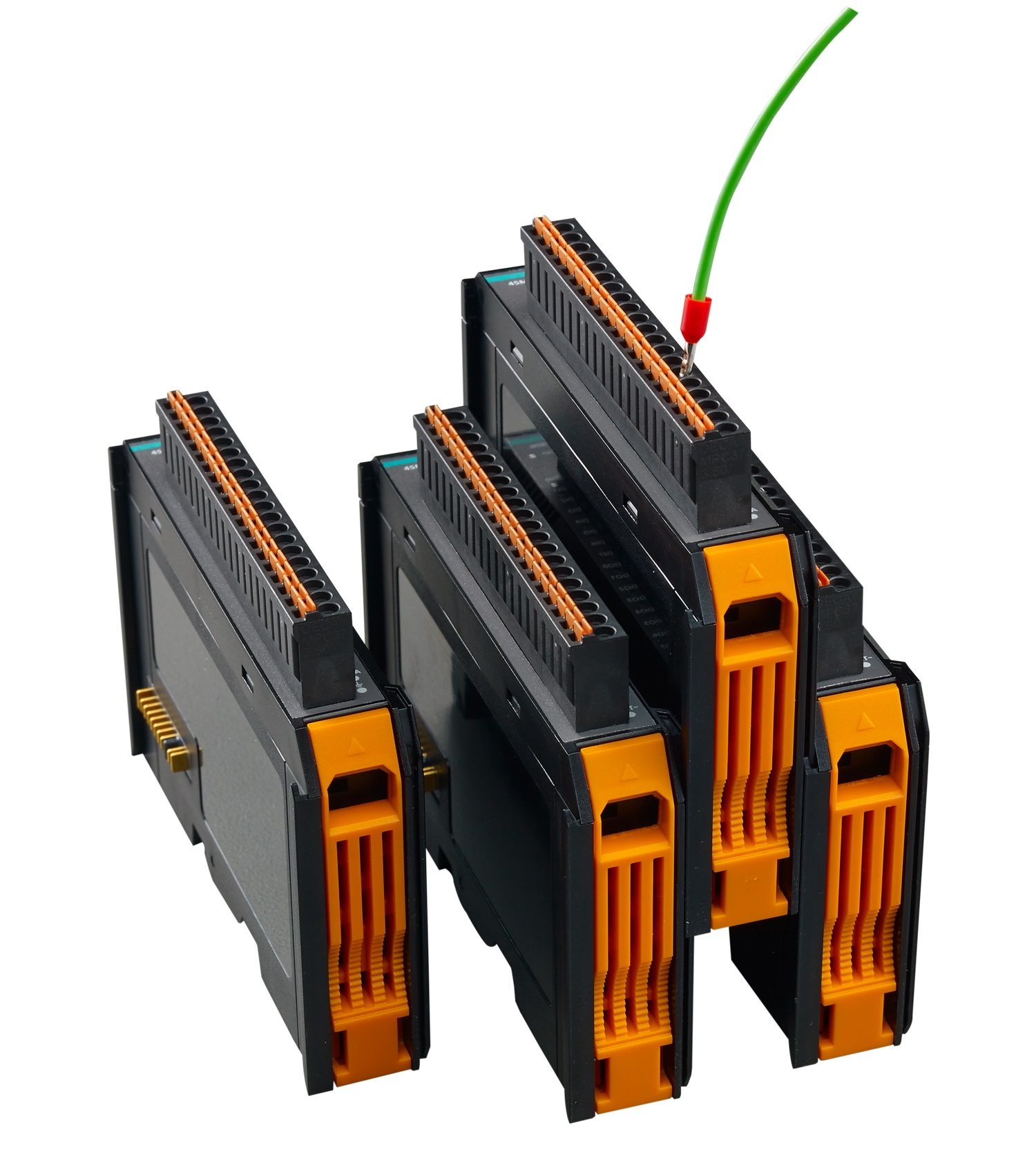

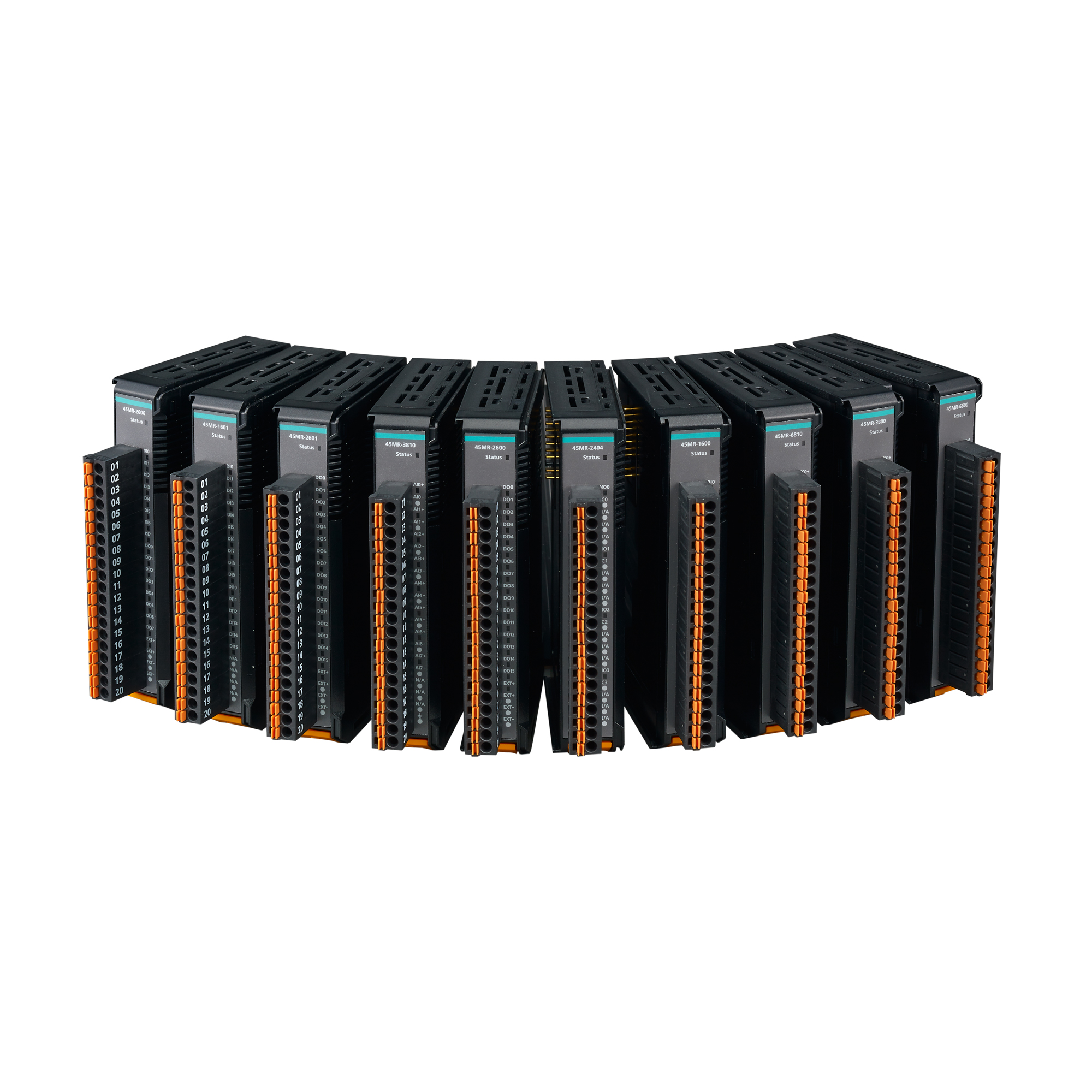

Модуль 45MR-1600 совместим с другими устройствами серии ioThinx 4500, что позволяет создавать масштабируемые и гибкие системы автоматизации. Его можно интегрировать в существующие системы управления для расширения функциональности и повышения эффективности процессов. Благодаря сертификациям и соответствию международным стандартам, модуль обеспечивает надежную и безопасную работу в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 19.5 x 99 x 60.5 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioThinx_4500_45MR_Modules.htm |
| Потребление тока | 59.4 мА при 3.3 В пост. |
| Вес нетто, кг | 0.08 |
| Среднее время наработки на отказ (MTBF), часов | 661247 |
| Количество каналов дискретного ввода | 16 |
| Напряжение изоляции, В | 3000 |
| Режим работы | Дискретный вход или счетчик (поддерживает только первые 4 канала) |
| Тип каналов дискретного ввода | PNP |
| Напряжение лог. 0 (влажный контакт) | 0 ~ 3 В пост. |
| Напряжение лог. 1 (влажный контакт) | 10 ~ 30 В пост. |
| Напряжение лог. 0 (сухой контакт) | Открытый |
| Напряжение лог. 1 (сухой контакт) | Замкнут на FP+ |
| Частота счетчика | 1 кГц |
| Монтаж | На DIN-рейку |
| Вибрации | EN 60068-2-27 |
| Удары | IEC 60068-2-27 |
| Электромагнитная совместимость (EMC) | EN 61000-3-2 EN 61000-3-3 EN 55024 EN 55032 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая высота над уровнем моря | до 4000 м |
| Рабочая температура, °C | -20 ~ +60 |
| Температура хранения, °C | -40 ~ +85 |
| Тип каналов | Дискретный ввод |
| Тип устройства | Модуль дискретного ввода |
