Промышленная одноплатная плата WAFER-BT-N28071 от компании IEI Integration предназначена для применения в автоматизированных системах управления, встраиваемых решениях и устройствах, требующих компактных и энергоэффективных вычислительных платформ.
Плата оснащена процессором Intel® Celeron® N2807 с тактовой частотой 1,58 ГГц, выполненным по 22-нм техпроцессу, обеспечивая низкое тепловыделение (4,5 Вт) и эффективную работу в условиях ограниченного пространства. Объем поддерживаемой оперативной памяти DDR3L составляет до 4 ГБ, что позволяет решать задачи средней сложности.

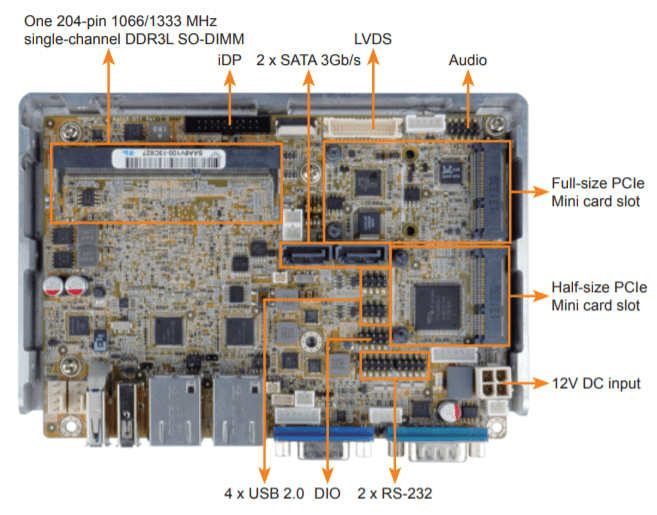

Для подключения периферийных устройств предусмотрены следующие интерфейсы:
- 3 порта RS-232 (1 на планке, 2 на штыревых разъемах)
- 1 порт RS-422/485
- 5 портов USB 2.0 (1 внешний, 4 на плате)
- 1 порт USB 3.0
- 2 порта Gigabit Ethernet (LAN)
- 2 порта SATA II (3 Гбит/с) с разъемом питания 5 В

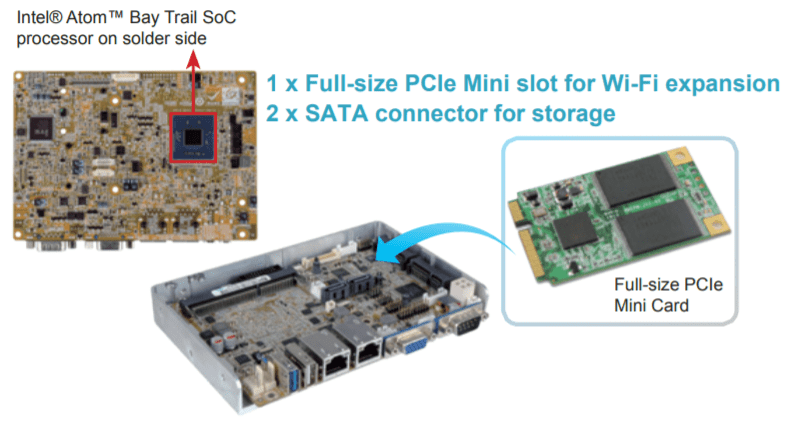

- 1 слот Mini PCIe для расширения функциональности
- 1 слот mSATA для установки SSD-накопителя
- Аудиовыходы
Видеоинтерфейсы включают VGA, LVDS и iDP, что обеспечивает гибкость при подключении различных дисплеев. Плата поддерживает дополнительные функции, такие как сторожевой таймер, что повышает надежность системы.
WAFER-BT-N28071 применяется в автоматизированных системах управления, устройствах для сбора и обработки данных, встраиваемых решениях для промышленного оборудования, а также в системах видеонаблюдения и безопасности. Компактные размеры (146 x 102 мм) и низкое энергопотребление (не более 17,4 Вт) делают ее подходящей для использования в ограниченных пространствах и в условиях, где важна энергоэффективность.
Плата совместима с операционными системами Windows и Linux, что обеспечивает гибкость при разработке программного обеспечения. Сертификаты CE и FCC подтверждают соответствие продукции международным стандартам качества и безопасности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес брутто, кг | 0.6 |
| Габаритные размеры, мм | 146 x 102 |
| Вес нетто, кг | 0.25 |
| Потребляемая мощность, не более Вт | 17.4 |
| Тестовая конфигурация | Intel® Celeron® J1900 CPU, 1 x 8GB 1333 MHz DDR3 memory |
| Потребление 12 В | 1.42A |
| RS-232 | 3 3 (1 - на планке, 2 - штыревых разъема) |
| RS-422/485 | 1 |
| Установлен процессор | Да |
| Объем установленной оперативной памяти | Не установлена |
| USB 2.0 | 5 5 (1 - внешний, на планке; 4 - штыревых разъема на плате) |
| Разъём оперативной памяти | SO-DIMM |
| USB 3.x | 1 |
| Общее количество слотов расширения | 2 |
| Форм-фактор платы | 3.5' |
| Слоты расширения | Mini PCI-e |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR3L |
| Разъем процессора | Процессор предустановлен |
| Максимальный объем оперативной памяти | до 4 Гб |
| Видеоинтерфейсы | LVDS iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Сетевые интерфейсы (Ethernet) | 2 x LAN |
| Тип процессора | Intel Celeron |
| Порты и интерфейсы | Digital I/O (GPIO) PS/2 SMBus |
| COM порты, всего | 4 |
| USB, всего | 6 |
| Беспроводные интерфейсы | LTE (Опция) Wi-Fi (Опция) Bluetooth (Опция) |
| SATA | 2 x SATA II (3 Гб/с), с разъёмом питания 5В |
| Кабели | Шнур питания - 1 шт. SATA - 1 шт. |
| Поддерживаемые блоки питания | AT / ATX, только 12 V |
| Количество и тип разъёмов входного питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Диапазон входного напряжения питания | 12 В, DC |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | 3.5' |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Переключатель режима работы: AT/ATX | Да |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| Клавиатура / Мышь (PS/2) | 1 x KB/MS |
| Mini PCIe | 1 (Full-Size c поддержкой mSATA) 1 (Half-Size) |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR3L |
| Количество и тип разъемов памяти | 1 x SO-DIMM |
| Максимальный объем памяти | до 4 Гб |
| Частота памяти | 1066 МГц 1333 МГц |
| Частота процессора | 1.58 ГГц |
| Установленный процессор | Intel Celeron N2807 |
| Контроллер Ethernet | Intel I211AT Intel I210-AT |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | AMI UEFI |
| Тип и разъём LVDS | 24-битный LVDS, два канала |
| Видеоконтроллер | Intel HD Graphics Gen 7 |
| Максимальное разрешение | 1920 x 1200 |
| Дополнительные возможности | Поддержка двух мониторов Поддержка DX11.1, OpenCL 1.2, OpenGL 4.2 |
| Интерфейсы | LVDS iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Audio |
