Плата WAFER-BT-J19001-ECO Intel® 22nm quad-core Celeron® J1900 2.0GHz on-board SoC with VGA/LVDS/

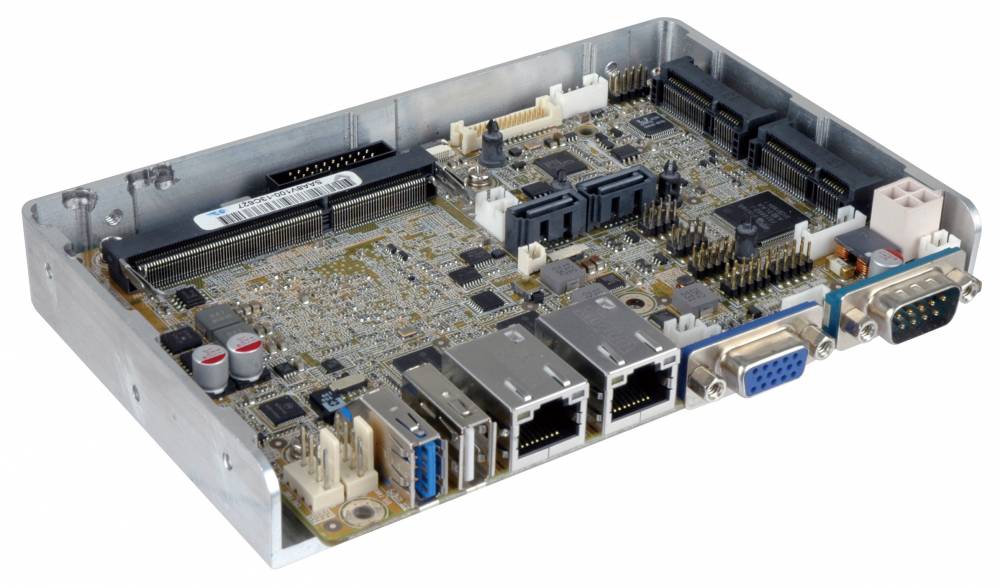

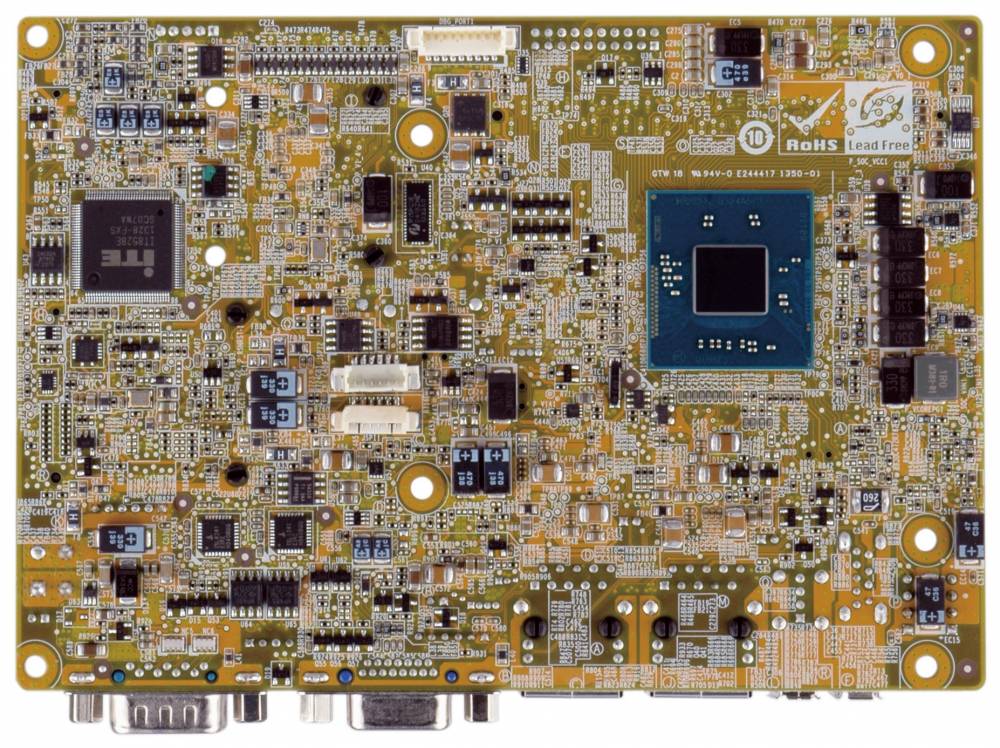

Плата WAFER-BT-J19001-ECO от IEI Integration предназначена для применения в промышленных системах, требующих компактных и энергоэффективных решений.

Оснащена впаянным четырехъядерным процессором Intel® Celeron® J1900 с тактовой частотой 2.0 ГГц, обеспечивающим стабильную работу в условиях промышленной эксплуатации.

Форм-фактор 3.5" позволяет интегрировать плату в ограниченные пространства, сохраняя при этом высокую производительность.

Плата поддерживает до 8 ГБ оперативной памяти DDR3L через разъем SO-DIMM, обеспечивая необходимую пропускную способность для промышленных приложений.

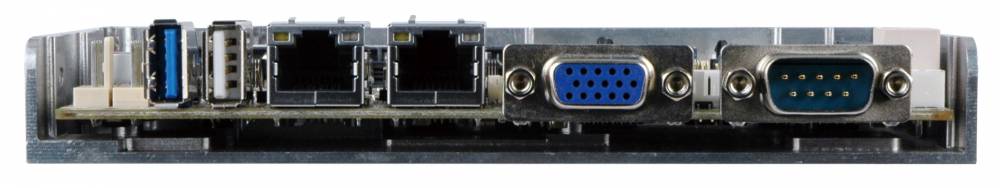

Для подключения периферийных устройств предусмотрены:

• USB 2.0: 5 портов (1 внешний, 4 на плате);
• USB 3.x: 1 порт;
• COM порты: 4 (3 x RS-232, 1 x RS-422/485);
• Сетевые интерфейсы: 2 x Gigabit Ethernet;
• Видеоинтерфейсы: VGA, LVDS, iDP;
• Слоты расширения: 2 x Mini PCIe;
• Сетевые интерфейсы: 2 x LAN;
• Порты и интерфейсы: Digital I/O (GPIO), PS/2, SMBus;
• Беспроводные интерфейсы: LTE (опция), Wi-Fi (опция), Bluetooth (опция);
• SATA: 2 x SATA II (3 Гбит/с), с разъемом питания 5В;
• Аудио: поддержка аудиовыхода;
• Разъемы питания: 4-контактный MF4 для 12 В DC;
• Дополнительные функции: сторожевой таймер (WDT), поддержка карт памяти Del;
• Сертификаты: CE, FCC, RoHS;
• Условия эксплуатации: температура от -20°C до +60°C, влажность 5–95% (без конденсата);

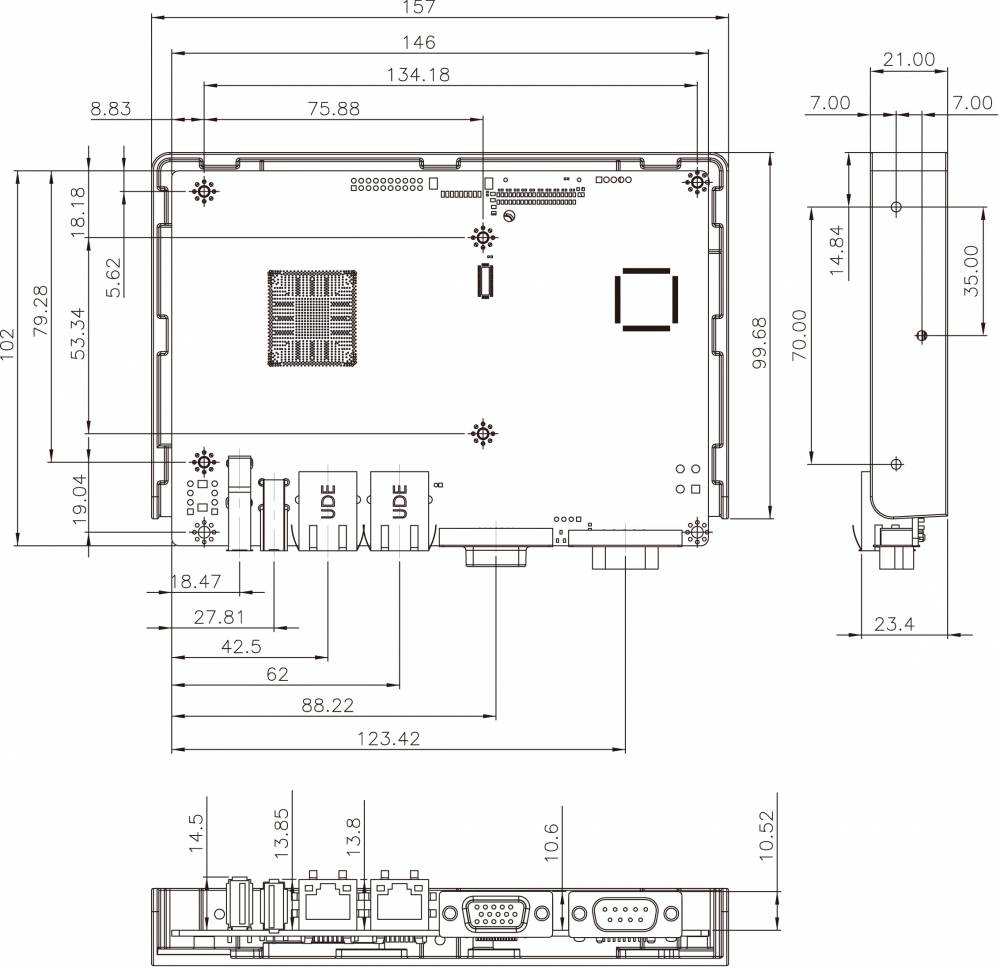

• Габаритные размеры: 146 x 102 мм;
• Вес: 0.25 кг (нетто), 0.6 кг (брутто);
• Потребляемая мощность: не более 17.4 Вт при 12 В DC, 1.42 А;
• Поддерживаемые блоки питания: AT/ATX, только 12 В;
• Комплект поставки: шнур питания, SATA-кабель;
• Минимальный объем заказа: кратный 10 шт.;
• Гарантийный срок: 2 года;
• Документация: доступна на сайте производителя;
• Рекомендуемые аксессуары: кабели и модули расширения доступны по отдельному заказу;
• Сертификация: соответствует стандартам CE, FCC, RoHS;
• Условия эксплуатации: температура от -20°C до +60°C, влажность 5–95% (без конденсата);
• Габаритные размеры: 146 x 102 мм;
• Вес: 0.25 кг (нетто), 0.6 кг (брутто);
• Потребляемая мощность: не более 17.4 Вт при 12 В DC, 1.42 А;
• Поддерживаемые блоки питания: AT/ATX, только 12 В;
• Комплект поставки: шнур питания, SATA-кабель;
• Минимальный объем заказа: кратный 10 шт.;
• Гарантийный срок: 2 года;
• Документация: доступна на сайте производителя;
• Рекомендуемые аксессуары: кабели и модули расширения доступны по отдельному заказу;
• Сертификация: соответствует стандартам CE, FCC, RoHS;
• Условия эксплуатации: температура от -20°C до +60°C, влажность 5–95% (без конденсата);
• Габаритные размеры: 146 x 102 мм;
• Вес: 0.25 кг (нетто), 0.6 кг (брутто);
• Потребляемая мощность: не более 17.4 Вт при 12 В DC, 1.42 А;
• Поддерживаемые блоки питания: AT/ATX, только 12 В;
• Комплект поставки: шнур питания, SATA-кабель;
• Минимальный объем заказа: кратный 10 шт.;
• Гарантийный срок: 2 года;
Документация: доступна на сайте производителя;
• Рекомендуемые аксессуары: кабели и модули расширения доступны по отдельному заказу;
• Сертификация: соответствует стандартам CE, FCC, RoHS;
• Условия эксплуатации: температура от -20°C до +60°C, влажность 5–95% (без конденсата);
• Габаритные размеры: 146 x 102 мм;
• Вес: 0.25 кг (нетто), 0.6 кг (брутто);
• Потребляемая мощность: не более 17.4 Вт при 12 В DC, 1.42 А;
• Поддерживаемые блоки питания: AT/ATX, только 12 В;
• Комплект поставки: шнур питания, SATA-кабель;
• Минимальный объем заказа: кратный 10 шт.;
• Гарантийный срок: 2 года;
Документация: доступна на сайте производителя;
• Рекомендуемые аксессуары: кабели и модули расширения доступны по отдельному заказу;
• Сертификация: соответствует стандартам CE, FCC, RoHS;
• Условия эксплуатации: температура от -20°C до +60°C, влажность 5–95% (без конденсата);
• Габаритные размеры: 146 x 102 мм;
• Вес: 0.25 кг (нетто), 0.6 кг (брутто);
• Потребляемая мощность: не более 17.4 Вт при 12 В DC, 1.42 А;
• Поддерживаемые блоки питания: AT/ATX, только 12 В;
• Комплект поставки: шнур питания, SATA-кабель;
• Минимальный объем заказа: кратный 10 шт.;
• Гарантийный срок: 2 года;
Документация: доступна на сайте производителя;
• Рекомендуемые аксессуары: кабели и модули расширения доступны по отдельному заказу;
• Сертификация: соответствует стандартам CE, FCC, RoHS;
• Условия эксплуатации: температура от -20°C до +60°C, влажность 5–95% (без конденсата);
• Габаритные размеры: 146 x 102 мм;
• Вес: 0.25 кг (нетто), 0.6 кг (брутто);
• Потребляемая мощность: не более 17.4 Вт при 12 В DC, 1.42 А;
• Поддерживаемые блоки питания: AT/ATX

  Основные характеристики:

  Характеристика	Значение
  Потребление 12 В	1.42A
  Тестовая конфигурация	Intel® Celeron® J1900 CPU, 1 x 8GB 1333 MHz DDR3 memory
  Габаритные размеры, мм	146 x 102
  Вес нетто, кг	0.25
  Потребляемая мощность, не более Вт	17.4
  Вес брутто, кг	0.6
  RS-232	3 3 (1 - на планке, 2 - штыревых разъема)
  RS-422/485	1
  Установлен процессор	Да
  Объем установленной оперативной памяти	Не установлена
  USB 2.0	5 5 (1 - внешний, на планке; 4 - штыревых разъема на плате)
  Разъём оперативной памяти	SO-DIMM
  USB 3.x	1
  Общее количество слотов расширения	2
  Форм-фактор платы	3.5'
  Слоты расширения	Mini PCI-e
  Дополнительные функции	Сторожевой таймер
  Поддерживаемые карты памяти	Del
  Сертификаты	CE FCC
  Тип устройства	Процессорная плата
  Тип оперативной памяти	DDR3L
  Разъем процессора	Процессор предустановлен
  Максимальный объем оперативной памяти	до 8 Гб
  Видеоинтерфейсы	LVDS iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA
  Сетевые интерфейсы (Ethernet)	2 x LAN
  Тип процессора	Intel Celeron
  Порты и интерфейсы	Digital I/O (GPIO) PS/2 SMBus
  COM порты, всего	4
  USB, всего	6
  Беспроводные интерфейсы	LTE (Опция) Wi-Fi (Опция) Bluetooth (Опция)
  SATA	2 x SATA II (3 Гб/с), с разъёмом питания 5В
  Кабели	Шнур питания - 1 шт. SATA - 1 шт.
  Поддерживаемые блоки питания	AT / ATX, только 12 V
  Количество и тип разъёмов входного питания	4 конт., шаг 4,2 мм, тип MF4
  Диапазон входного напряжения питания	12 В, DC
  RoHS	Да
  Температура хранения, °C	-30 ~ +70
  Влажность	5 ~ 95 % ( без конденсата )
  Температура эксплуатации, °C	-20 ~ +60
  Форм-фактор процессорной платы	3.5'
  Сторожевой таймер ( WDT )	Программируемый от 1 до 255 сек.
  Цифровые (GPIO)	8 бит
  SMBus	1
  Клавиатура / Мышь (PS/2)	1 x KB/MS ( 6-конт. штыревой разъем )
  Mini PCIe	1 (Full-Size c поддержкой mSATA) 1 (Half-Size)
  Минимальный объем заказа при отсутствии на складе (MOQ)	Кратный 10 шт.
  Объём установленной памяти	Не установлена
  Тип памяти	DDR3L
  Количество и тип разъемов памяти	1 x SO-DIMM
  Максимальный объем памяти	до 8 Гб
  Частота памяти	1066 МГц 1333 МГц
  Частота процессора	до 2.0 ГГц
  Установленный процессор	Intel Celeron J1900
  Тип поддерживаемых процессоров	Intel Celeron
  Контроллер Ethernet	Intel I210AT с поддержкой NCSI (при установленном iRIS) Intel I211AT
  Количество и тип портов	2 х 10/100/1000 (RJ-45)
  BIOS	UEFI
  Тип и разъём LVDS	30-контактный разъём#24-битный LVDS, два канала
  Видеоконтроллер	Intel HD Graphics Gen 7
  Дополнительные возможности	Поддержка DX11.1, OpenCL 1.2, OpenGL 4.2
  Интерфейсы	LVDS iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA
  Контроллер	Realtek ALC662
  Разъёмы	Audio
