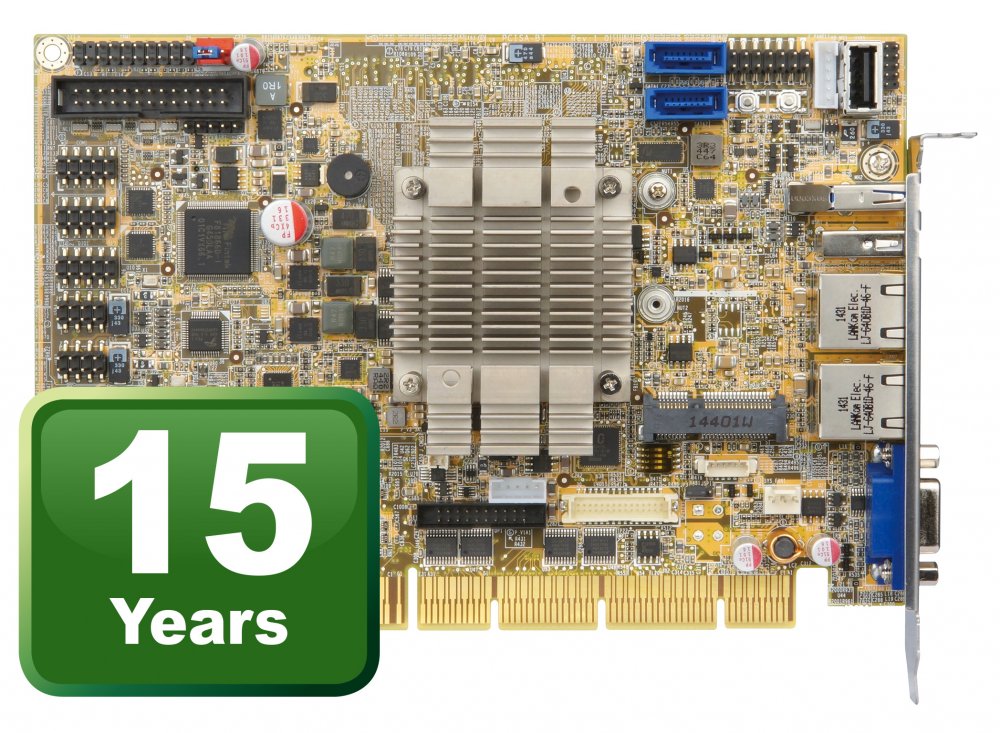

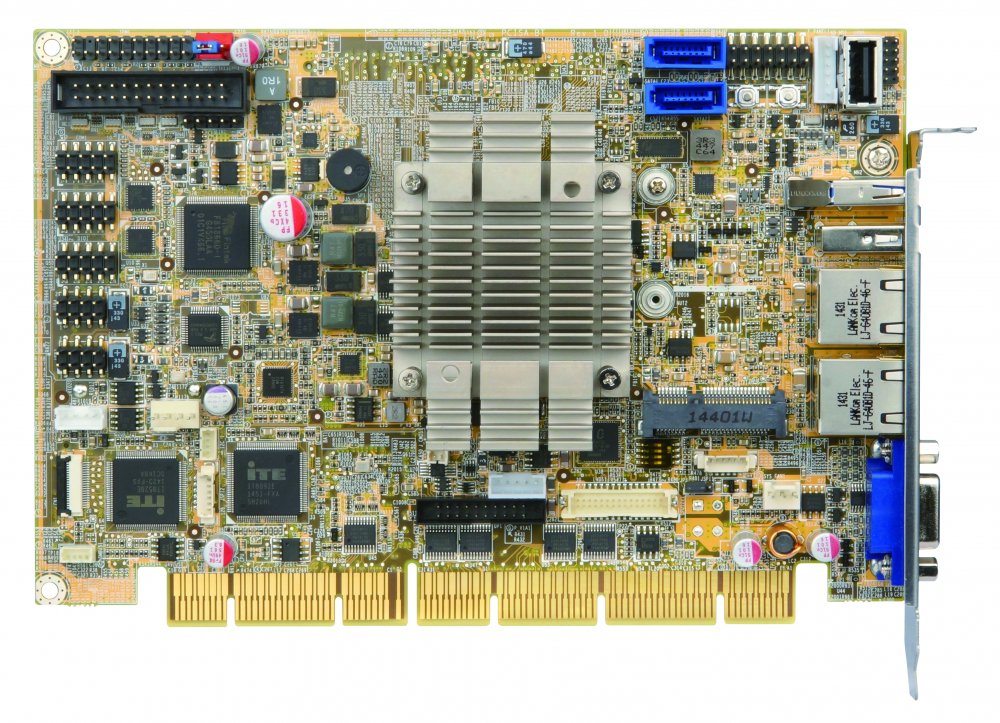

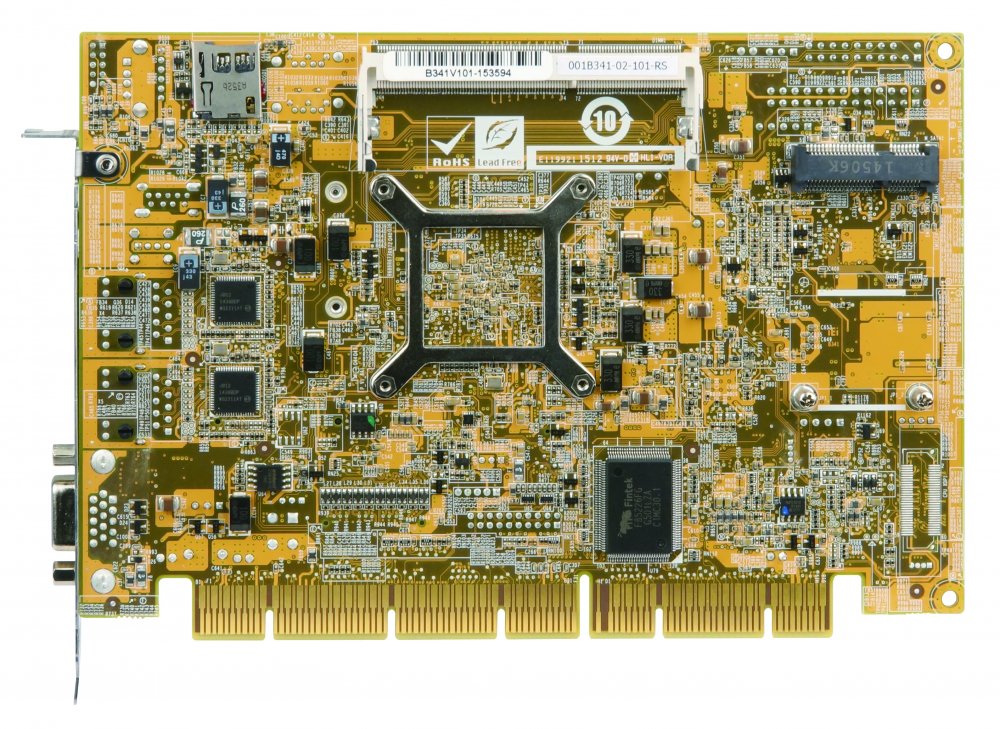

Процессорная плата IEI PCISA-BT-E38451 формата PCISA Half-Size предназначена для интеграции в промышленные системы, требующие компактных и энергоэффективных решений. Оснащена впаянным процессором Intel® Atom™ E3845 с тактовой частотой 1,91 ГГц, обеспечивающим баланс между производительностью и низким тепловыделением.
Плата поддерживает до 8 ГБ оперативной памяти DDR3L с частотой 1333/1066 МГц, что позволяет эффективно работать с различными приложениями. Для хранения данных предусмотрены два порта SATA II (3 Гбит/с), слот mSATA и слот для карты microSD, обеспечивая гибкость в выборе носителей.
Видеовыходы включают VGA, iDP и 24-битный LVDS, поддерживающие разрешения до 2560x1600 пикселей, что подходит для подключения различных дисплеев. Сетевые возможности представлены двумя портами Gigabit Ethernet на базе контроллеров Intel® I211-AT, обеспечивающими надежное подключение к сети.

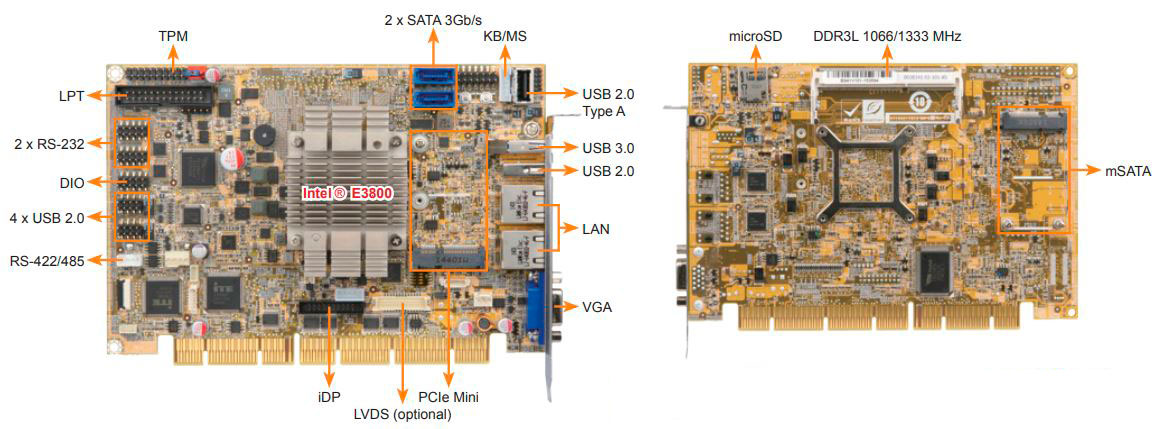

Интерфейсы ввода/вывода включают два порта RS-232, один порт RS-422/485, шесть портов USB 2.0 (из которых один внешний, на планке, и четыре внутренних на штырьковых разъемах), один порт USB 3.0, PS/2, LPT, а также цифровые входы/выходы (GPIO) с 8 битами, разделенными на 4 входа и 4 выхода. Дополнительные возможности включают поддержку I2C, SMBus, IrDA и сторожевой таймер (WDT), программируемый от 1 до 255 секунд.
Плата поддерживает различные режимы питания: 5 В/12 В, совместимые с AT/ATX, что обеспечивает гибкость в выборе источника питания. Рабочий температурный диапазон составляет от -20°C до +60°C, а температурный диапазон хранения — от -30°C до +70°C, что делает ее подходящей для эксплуатации в различных климатических условиях.
IEI PCISA-BT-E38451 применяется в промышленных автоматизированных системах, встраиваемых решениях, системах видеонаблюдения, а также в транспортной инфраструктуре, где требуется надежная и энергоэффективная обработка данных. Совместимость с различными периферийными устройствами и расширяемость интерфейсов позволяют интегрировать плату в широкий спектр приложений.
Преимущества IEI PCISA-BT-E38451 включают компактные размеры, низкое энергопотребление и широкий спектр интерфейсов, что обеспечивает гибкость при проектировании и интеграции в различные системы. Совместимость с различными стандартами и протоколами позволяет использовать плату в разнообразных промышленных приложениях, обеспечивая надежную и эффективную работу.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 5 В | 1,55 А |
| Потребление 12 В | 0,74 А |
| Тестовая конфигурация | Intel® Atom™ E3845 1.91ГГц с 1х8ГБ 1333МГц |
| Вес брутто, кг | 1 |
| Вес нетто, кг | 0.28 |
| Габаритные размеры, мм | 185 x 127.6 |
| USB 2.0 | 6 5 (1 - внешний, на планке; 4 - штыревых разъема на плате, 1 - Type-A на плате) |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| USB 3.x | 1 |
| RS-232 | 2 |
| Разъем процессора | Процессор предустановлен |
| Максимальный объем оперативной памяти | до 8 Гб |
| Установлен процессор | Да |
| RS-422/485 | 1 |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del mSATA |
| Тип процессора | Intel Atom |
| Порты и интерфейсы | Digital I/O (GPIO) I2C PS/2 SMBus IrDA LPT |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Форм-фактор платы | PCISA (Half-Size) |
| Видеоинтерфейсы | LVDS VGA iDP |
| Слоты расширения | ISA PCI Mini PCI-e |
| Сертификаты | CE ТР ЕАЭС FCC |
| Тип оперативной памяти | DDR3L |
| Тип устройства | Процессорная плата |
| Micro SD | 1 |
| mSATA | 1 |
| SATA | 2 x SATA II (3 Гб/с) |
| Кабели | SATA - 1 шт. |
| Поддерживаемые блоки питания | AT / ATX, 5 / 12 V |
| Количество и тип разъёмов входного питания | AT / ATX |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | PCISA (Half-Size) |
| Сторожевой таймер ( WDT ) | Да |
| Цифровые (GPIO) | 8 бит DIO, 4 входа / 4 выхода |
| SMBus | 1 |
| LPT | 1 |
| I2C | 1 |
| Клавиатура / Мышь (PS/2) | 1 x KB/MS ( 6-конт. штыревой разъем ) |
| IrDA | Штыревой разъем на плате, для подключения IR210L-RS |
| Mini PCIe | 1 (Full-Size) |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR3L |
| Количество и тип разъемов памяти | 1 x SO-DIMM |
| Максимальный объем памяти | до 8 Гб |
| Частота памяти | 1066 МГц 1333 МГц |
| Частота процессора | 1.91 ГГц |
| Установленный процессор | Intel Atom E3845 |
| Тип поддерживаемых процессоров | Intel Atom |
| Контроллер Ethernet | 2 x Intel I211AT |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| Видеоконтроллер | Встроен в чипсет |
| Дополнительные возможности | Поддержка DX11.1, OpenCL 1.2, OpenGL 4.2 |
| Интерфейсы | LVDS iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Контроллер | Поддерживается установка IEI AC-KIT-892HD |
