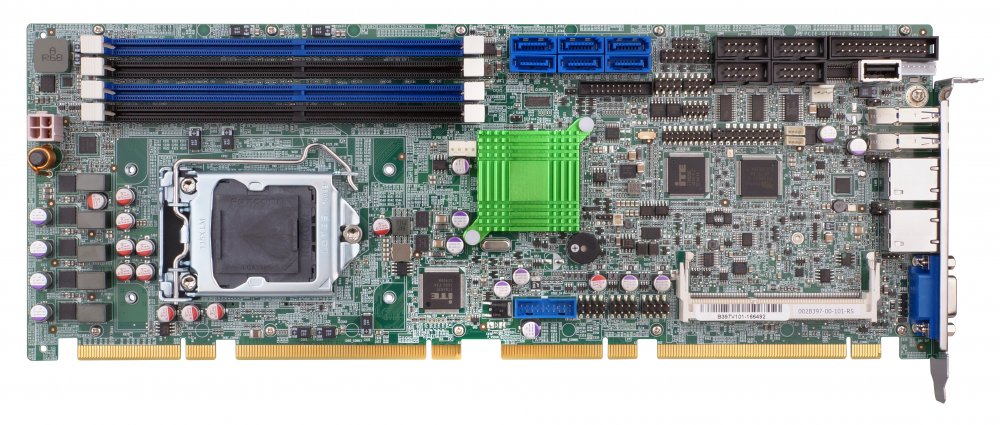

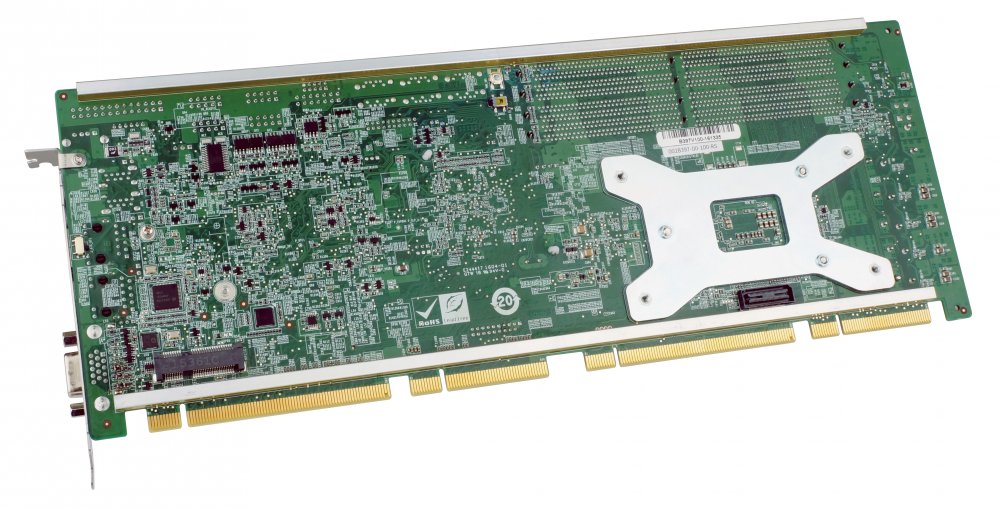

Промышленная процессорная плата IEI PCIE-Q170 формата PICMG 1.3 предназначена для интеграции в промышленные системы, требующие высокой производительности и надежности. Она оснащена сокетом LGA 1151, поддерживающим процессоры Intel Core i7/i5/i3, Pentium и Celeron, а также чипсетом Intel Q170, обеспечивающим стабильную работу в условиях промышленной эксплуатации.
Плата поддерживает до 64 ГБ оперативной памяти DDR4 с частотой 2133 МГц, что позволяет эффективно обрабатывать большие объемы данных. Для расширения функциональности предусмотрены различные слоты и интерфейсы:
- Слоты расширения: PCIe x16, PCIe x8, PCIe x4, PCIe x1, PCI, Mini PCIe.
- Сетевые интерфейсы: два порта Gigabit Ethernet (RJ-45) с контроллерами Intel.
- Порты ввода-вывода: семь USB (четыре USB 3.0 и три USB 2.0), два порта RS-232, два порта RS-232/422/485, цифровой ввод-вывод (GPIO), I2C, SMBus, LPT.
- Видеоинтерфейсы: VGA и iDP (совместимый с HDMI, LVDS, VGA, DVI, DP).
- Слоты для хранения данных: четыре порта SATA III (6 Гбит/с) и один слот mSATA.
IEI PCIE-Q170 применяется в различных отраслях, включая автоматизацию, транспортную инфраструктуру и системы видеонаблюдения. Ее возможности позволяют интегрировать в системы с высокими требованиями к производительности и надежности. Например, в транспортной сфере плата может использоваться для управления системами мониторинга и контроля, а в автоматизации — для обработки данных с сенсоров и управления оборудованием в реальном времени.
Преимущества платы IEI PCIE-Q170 включают:
- Гибкость расширения: разнообразие слотов и интерфейсов для подключения дополнительного оборудования.
- Надежность: поддержка широкого диапазона рабочих температур от -20°C до +60°C и высокая устойчивость к вибрациям и ударам.
- Совместимость: поддержка различных операционных систем, включая Windows 10 IoT, Windows 8 Embedded и Windows 7 Embedded.
- Удаленное управление: возможность интеграции с модулем IEI iRIS-2400 для удаленного мониторинга и управления системой.
Плата IEI PCIE-Q170 обеспечивает надежную и гибкую платформу для построения промышленных вычислительных систем, соответствующих современным требованиям к производительности и функциональности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес брутто, кг | 1 |
| Вес нетто, кг | 0.42 |
| Габаритные размеры, мм | 338 x 126 |
| Потребление 3.3 В | 1.13А |
| Потребление 5 В | 3.2 А |
| Тестовая конфигурация | Intel® Core™ i7-6700K 4.0GHz CPU with 64GB (16GB x 4) 2133 MHz DDR4 memory |
| Потребление 12 В | 6.85 А |
| Потребление 5 В SB | 0.15 А |
| Объем установленной оперативной памяти | Не установлена |
| USB 2.0 | 7 |
| Разъём оперативной памяти | DIMM |
| USB 3.x | 4 |
| RS-232 | 2 |
| Разъем процессора | LGA 1151 |
| RS-232/422/485 | 2 |
| Установлен процессор | Нет |
| Максимальный объем оперативной памяти | до 64 Гб |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del mSATA |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Тип процессора | Intel Celeron Intel Pentium Intel Core |
| Порты и интерфейсы | Digital I/O (GPIO) I2C SMBus LPT |
| Видеоинтерфейсы | iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Слоты расширения | PCIe x8 PCI PCIe x1 PCIe x4 PCIe x16 Mini PCI-e |
| Форм-фактор платы | PICMG 1.3 (Full-Size) |
| Сертификаты | CE FCC |
| Тип оперативной памяти | DDR4 |
| Тип устройства | Процессорная плата |
| mSATA | 1 |
| SATA | 4 х SATA III (6 Гб/с) |
| Кабели | SATA - 1 шт. |
| Поддерживаемые блоки питания | AT / ATX, 5 / 12 V |
| Количество и тип разъёмов входного питания | 4 конт., шаг 4,2 мм, тип MF4 |
| RoHS | Да |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | PICMG 1.3 (Full-Size) |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Модуль удаленного управления | IEI iRIS-2400 (опция) |
| Переключатель режима работы: AT/ATX | Да |
| Удалённое управление | Да, через модуль IEI iRIS-2400 |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| LPT | 1 |
| I2C | 1 |
| Клавиатура / Мышь (PS/2) | 1 x KB/MS |
| PCIe x16 | 1 |
| PCIe x1 | 1 |
| Mini PCIe | 1 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 1 x DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 2133 МГц 1866 МГц |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel I219LM Intel i210 |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | AMI UEFI |
| Южный мост (Southbridge) | Intel Q170 |
| Видеоконтроллер | Встроен в чипсет |
| Дополнительные возможности | Поддержка DX11/12, OpenCL 2.x, OpenGL 4.3/4.4 |
| Интерфейсы | iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Контроллер | Поддерживается установка IEI AC-KIT-892HD |
