Артикул:
NANO-BT-i1-J19001
Характеристики
Полное наименование:
—
Плата NANO-BT-i1-J19001 EPIC SBC supports Intel® 22nm Quad-Core Celeron™ J1900 2.0GHz on-board SoC with VGA/HDMI/LVDS, Dual PCIe GbE, USB 3.0, Dual PCIe Mini, SATA 6Gb/s, mSATA , COM, iRIS-1010, audio and RoHS
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

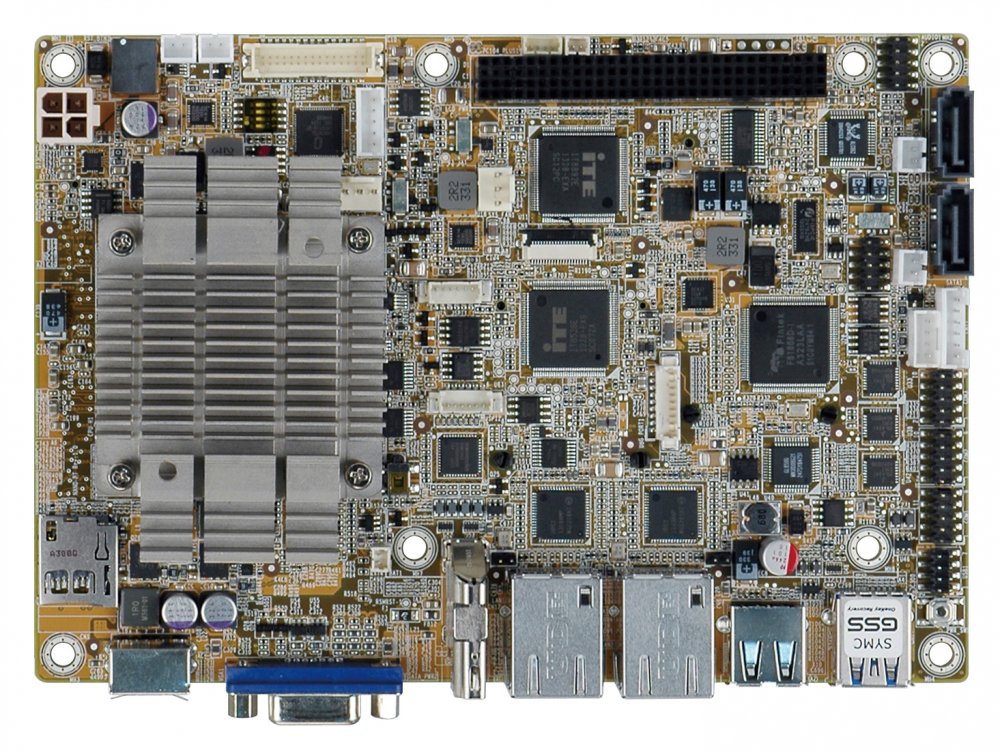

Плата NANO-BT-i1-J19001 от IEI Integration — одноплатный компьютер формата EPIC, оснащённый четырёхъядерным процессором Intel Celeron J1900 с тактовой частотой 2,0 ГГц. Предназначена для применения в промышленных системах, где требуется надёжная обработка данных и расширенные возможности подключения.
Ключевые технические характеристики платы NANO-BT-i1-J19001 включают:
- Оперативная память: поддержка до 8 ГБ DDR3L SO-DIMM с частотой 1066/1333 МГц.
- Графические интерфейсы: VGA, HDMI и LVDS для подключения различных дисплеев.
- Сетевые интерфейсы: два порта Gigabit Ethernet (GbE) для обеспечения высокоскоростного сетевого взаимодействия.
- Порты ввода/вывода: четыре порта COM (RS-232), три порта USB 2.0, один порт USB 3.0 для подключения периферийных устройств.
- Слоты расширения: два слота Mini PCIe для установки дополнительных модулей, таких как Wi-Fi, LTE или Bluetooth.
- Хранение данных: два порта SATA II (3 Гбит/с) и разъём mSATA для подключения накопителей.
- Питание: входное напряжение 12 В DC, потребляемая мощность не более 18,24 Вт.

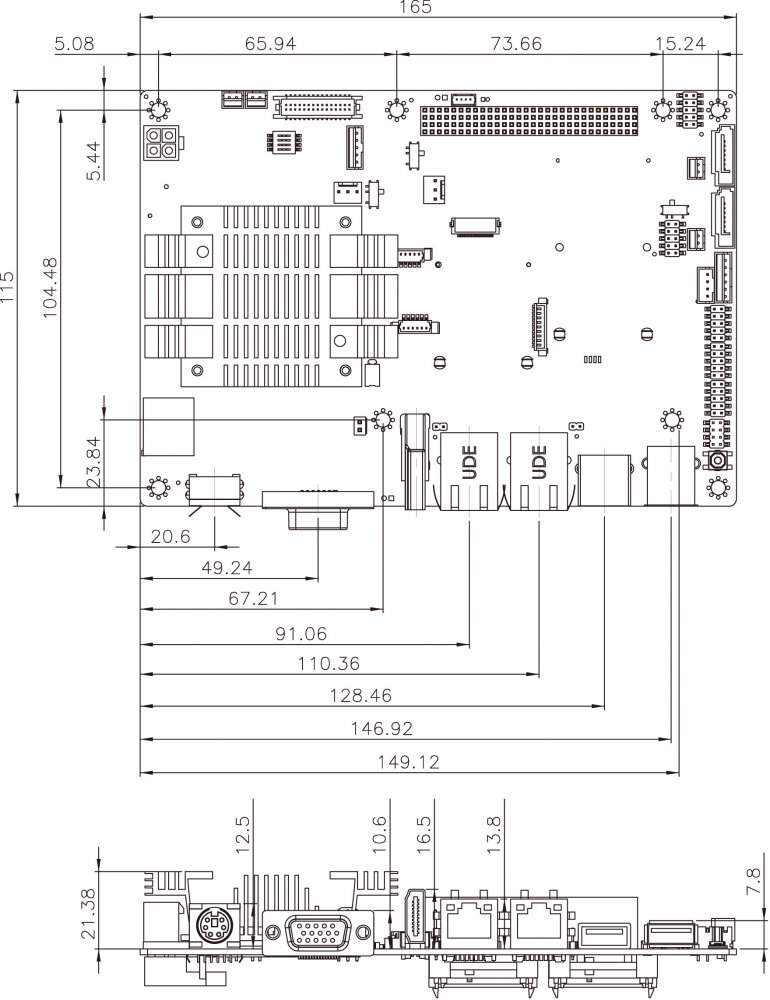

- Физические параметры: габариты 165 x 115 мм, вес 0,35 кг.
- Условия эксплуатации: рабочая температура от -20 до +60°C, влажность от 5 до 95% без конденсации.
Плата NANO-BT-i1-J19001 применяется в различных отраслях, включая промышленную автоматизацию, системы видеонаблюдения, медицинское оборудование и транспортные системы. Её возможности расширения и надёжность делают её подходящей для интеграции в сложные промышленные решения.
Преимущества платы NANO-BT-i1-J19001 включают:
- Гибкость расширения: наличие слотов Mini PCIe и портов USB позволяет интегрировать дополнительные модули и устройства.
- Надёжность: спроектирована для работы в широком диапазоне температур и условий эксплуатации, что обеспечивает стабильную работу в промышленных средах.
- Совместимость: поддержка стандартных интерфейсов и протоколов обеспечивает лёгкую интеграцию с различным промышленным оборудованием.
Плата NANO-BT-i1-J19001 от IEI Integration представляет собой надёжное решение для построения промышленных систем, требующих высокой производительности и гибкости в расширении функционала.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 12 В | 1.52A |
| Тестовая конфигурация | Intel® Atom™ processor J1900 with one 8GB 1333 MHz DDR3 memory |
| Вес брутто, кг | 0.85 |
| Габаритные размеры, мм | 165 x 115 |
| Вес нетто, кг | 0.35 |
| Потребляемая мощность, не более Вт | 18.24 |
| RS-232 | 3 3 (штыревые разъемы на плате) |
| RS-422/485 | 1 |
| Установлен процессор | Да |
| Объем установленной оперативной памяти | Не установлена |
| USB 2.0 | 3 3 (1 - внешний, на планке; 2 - штыревых разъема на плате) |
| Разъём оперативной памяти | SO-DIMM |
| USB 3.x | 1 |
| Общее количество слотов расширения | 2 |
| Форм-фактор платы | EPIC |
| Слоты расширения | PCI-104 Mini PCI-e |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Разъем процессора | Процессор предустановлен |
| Максимальный объем оперативной памяти | до 8 Гб |
| Видеоинтерфейсы | HDMI LVDS VGA |
| Сетевые интерфейсы (Ethernet) | 2 x LAN |
| Тип процессора | Intel Celeron |
| Порты и интерфейсы | Digital I/O (GPIO) PS/2 SMBus |
| Тип оперативной памяти | DDR3L |
| COM порты, всего | 4 |
| USB, всего | 4 |
| Беспроводные интерфейсы | LTE (Опция) Wi-Fi (Опция) Bluetooth (Опция) |
| SATA | 2 x SATA II (3 Гб/с), с разъёмом питания 5В |
| Кабели | Шнур питания - 1 шт. SATA - 2 шт. |
| Поддерживаемые блоки питания | AT / ATX |
| Количество и тип разъёмов входного питания | 4 конт., шаг 4,2 мм, тип MF4 |
| Диапазон входного напряжения питания | 12 В, DC |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | EPIC |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Модуль удаленного управления | iRIS-1010 (опция) |
| Переключатель режима работы: AT/ATX | Да |
| Удалённое управление | Да, через модуль iRIS-1010 |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| Клавиатура / Мышь (PS/2) | 1 x KB/MS ( 6-конт. штыревой разъем ) |
| Mini PCIe | 1 (с поддержкой mSATA) |
| PCI-104 | 1 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR3L |
| Количество и тип разъемов памяти | 1 x SO-DIMM |
| Максимальный объем памяти | до 8 Гб |
| Частота памяти | 1066 МГц 1333 МГц |
| Частота процессора | до 2.0 ГГц |
| Установленный процессор | Intel Celeron J1900 |
| Тип поддерживаемых процессоров | Intel Celeron |
| Контроллер Ethernet | Intel I210AT с поддержкой NCSI (при установленном iRIS) Intel I211AT |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | UEFI |
| Тип и разъём LVDS | 18/24-битный LVDS, два канала#30-контактный разъём |
| Видеоконтроллер | Встроен в чипсет |
| Дополнительные возможности | Поддержка DX11.1, OpenCL 1.2, OpenGL 4.2 |
| Интерфейсы | HDMI LVDS VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | 2x5 конт. (штырьковый разъем) |
| Количество и тип разъёмов входного питания | 4 конт., шаг 4,2 мм, тип MF4 |
| ТР EAЭC | Да |
| Удалённое управление | Да, через модуль iRIS-1010 |
| USB 3.x | 1 |
| Mini PCIe | 1 (с поддержкой mSATA) |
