Промышленная плата IEI KINO-DH810-ECO формата mini-ITX предназначена для интеграции в системы автоматизации, встраиваемые решения и промышленные компьютеры, требующие надежной и эффективной работы в различных условиях эксплуатации.
Плата оснащена сокетом Intel LGA 1150, поддерживающим процессоры Intel Core i7/i5/i3, Pentium и Celeron 4-го поколения. Максимальный объем поддерживаемой оперативной памяти составляет 16 ГБ DDR3/DDR3L с частотой 1333/1600 МГц, обеспечивая высокую производительность при обработке данных. Для расширения функциональности предусмотрены два слота расширения: PCIe x1 и Mini PCIe, позволяющие подключать дополнительные модули и карты.

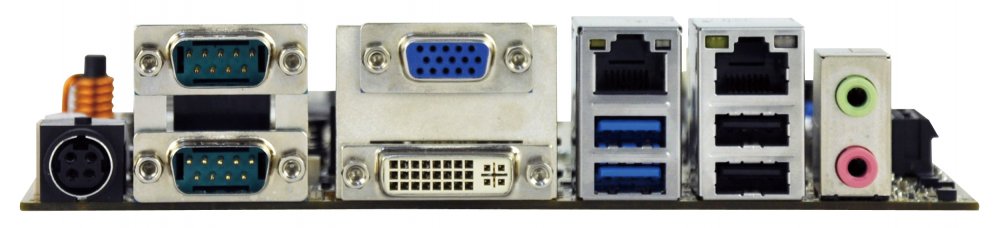

Видеовыходы включают VGA, DVI-D и iDP, что обеспечивает гибкость при подключении различных дисплеев. Сетевые возможности представлены двумя портами Gigabit Ethernet (10/100/1000 Мбит/с), обеспечивающими надежное подключение к сети. Для подключения периферийных устройств предусмотрены 8 портов USB (6 x USB 2.0 и 2 x USB 3.0), 5 портов RS-232, 1 порт RS-422/485, а также 8-битный цифровой вход/выход (GPIO). Для хранения данных доступны два порта SATA III (6 Гбит/с) и слот mSATA.
Плата поддерживает работу в температурном диапазоне от -20°C до +60°C и может функционировать при влажности от 5% до 95% без конденсации, что делает ее подходящей для эксплуатации в различных климатических условиях. Питание осуществляется через разъемы AT/ATX, с потреблением 12 В и максимальной мощностью 72,36 Вт. В комплект поставки входят два SATA-кабеля и документация.
IEI KINO-DH810-ECO совместима с различными промышленными модулями расширения, такими как модули ввода/вывода ICP DAS, что позволяет адаптировать систему под специфические требования заказчика. Плата соответствует стандартам RoHS и сертифицирована по TР EAEК, что подтверждает ее соответствие экологическим и техническим требованиям.
Промышленная плата IEI KINO-DH810-ECO обеспечивает высокую производительность и гибкость при интеграции в промышленные системы, предлагая широкий спектр интерфейсов и возможностей расширения для удовлетворения разнообразных потребностей в автоматизации и встраиваемых решениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 12 В | 6.03A |
| Тестовая конфигурация | Intel® Core™ i7-4770K 3.90 GHz CPU with two 1333MHz 4GB DDR3 memory |
| Вес брутто, кг | 0.9 |

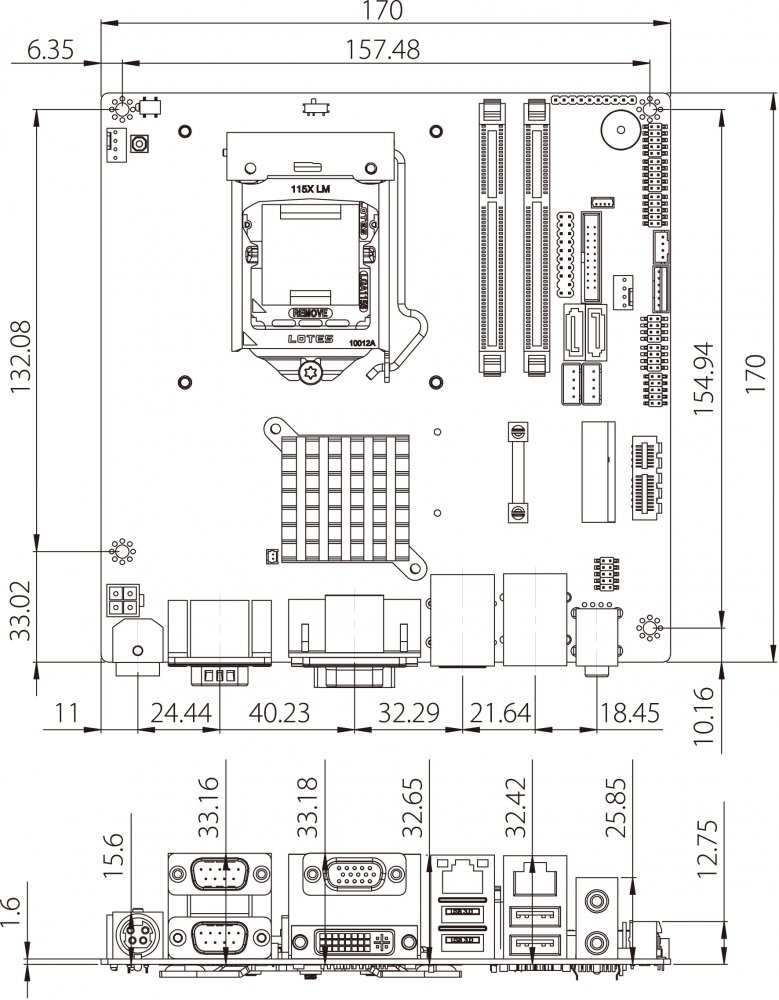

| Габаритные размеры, мм | 170 x 170 |
| Вес нетто, кг | 0.45 |
| Потребляемая мощность, не более Вт | 72.36 |
| RS-232 | 5 |
| Разъем процессора | LGA 1150 |
| Максимальный объем оперативной памяти | до 16 Гб |
| Установлен процессор | Нет |
| RS-422/485 | 1 |
| USB 2.0 | 6 6 (2 - внешних, на планке; 4 - штыревых разъема на плате) |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| Общее количество слотов расширения | 2 |
| USB 3.x | 2 |
| Слоты расширения | PCIe x1 Mini PCI-e |
| Видеоинтерфейсы | DVI-D iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) PS/2 SMBus |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR3L |
| SATA | 2 х SATA III (6 Гб/с) |
| Кабели | SATA - 2 шт. |
| Поддерживаемые блоки питания | AT / ATX |
| Количество и тип разъёмов входного питания | 4 конт. (2x2) (внешний), 4 конт. MF4 (внутренний) |
| RoHS | Да |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| Клавиатура / Мышь (PS/2) | 1 х KB (PS/2 на дополнительной планке) |
| PCIe x1 | 1 |
| Mini PCIe | 1 (Full-Size c поддержкой mSATA) |
| Минимальный объем заказа при отсутствии на складе (MOQ) | Кратный 10 шт. |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR3 |
| Количество и тип разъемов памяти | 2 x SO-DIMM |
| Максимальный объем памяти | до 16 Гб |
| Частота памяти | 1333 МГц 1600 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | 2 x Intel I211AT |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | UEFI |
| Южный мост (Southbridge) | Intel H81 |
| Видеоконтроллер | Встроен в чипсет |
| Дополнительные возможности | Поддержка DX11.1, OpenCL 1.2, OpenGL 3.2 |
| Интерфейсы | DVI-D iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Audio |
