Промышленная материнская плата KINO-DH810 от IEI Integration формата mini-ITX предназначена для построения надежных и высокопроизводительных встраиваемых систем. Она оснащена сокетом Intel LGA 1150, поддерживающим процессоры Intel Core i3/i5/i7, Pentium и Celeron четвертого поколения, обеспечивая гибкость в выборе вычислительных мощностей в зависимости от требований приложения.
Плата поддерживает до 16 ГБ оперативной памяти DDR3/DDR3L с частотой 1333/1600 МГц, что позволяет эффективно работать с ресурсоемкими задачами. Для отображения видео предусмотрены интерфейсы VGA, DVI-D и iDP, обеспечивая совместимость с различными типами дисплеев и мониторов. Два порта Gigabit Ethernet (10/100/1000 Мбит/с) обеспечивают высокоскоростное сетевое подключение, а шесть портов RS-232 и один RS-422/485 позволяют интегрировать разнообразные периферийные устройства и системы управления. В наличии восемь портов USB, включая два USB 3.0, обеспечивающих быструю передачу данных и подключение различных устройств. Для расширения функциональности доступны слот PCIe x1 и слот Mini PCIe, а два порта SATA III (6 Гбит/с) обеспечивают высокоскоростное подключение накопителей.
Плата KINO-DH810 применяется в различных областях, включая промышленную автоматизацию, системы видеонаблюдения, медицинское оборудование и встраиваемые решения для транспорта. Ее возможности позволяют интегрировать встраиваемые системы в автоматизированные процессы, обеспечивая надежную и эффективную работу в различных условиях.
Среди преимуществ платы KINO-DH810 можно отметить:
- Гибкость в выборе процессора: поддержка широкого спектра процессоров Intel четвертого поколения позволяет подобрать оптимальное решение по производительности и стоимости.
- Многообразие интерфейсов: наличие различных портов и слотов расширения обеспечивает совместимость с широким спектром периферийных устройств и модулей расширения.
- Надежность в эксплуатации: плата рассчитана на работу в температурном диапазоне от -20 до +60°C и поддерживает влажность от 5 до 95% без конденсации, что делает ее подходящей для использования в сложных промышленных условиях.
- Компактные размеры: форм-фактор mini-ITX позволяет интегрировать плату в ограниченные пространства, сохраняя при этом высокую производительность.
Плата KINO-DH810 совместима с различными операционными системами, включая Windows и Linux, что обеспечивает гибкость при разработке программного обеспечения. Ее возможности и характеристики делают ее подходящей для интеграции в разнообразные промышленные и встраиваемые системы, требующие надежности, производительности и гибкости в выборе компонентов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 12 В | 6.03A |
| Тестовая конфигурация | Intel® Core™ i7-4770K 3.90 GHz CPU with two 1333MHz 4GB DDR3 memory |
| Вес брутто, кг | 0.9 |
| Вес нетто, кг | 0.45 |

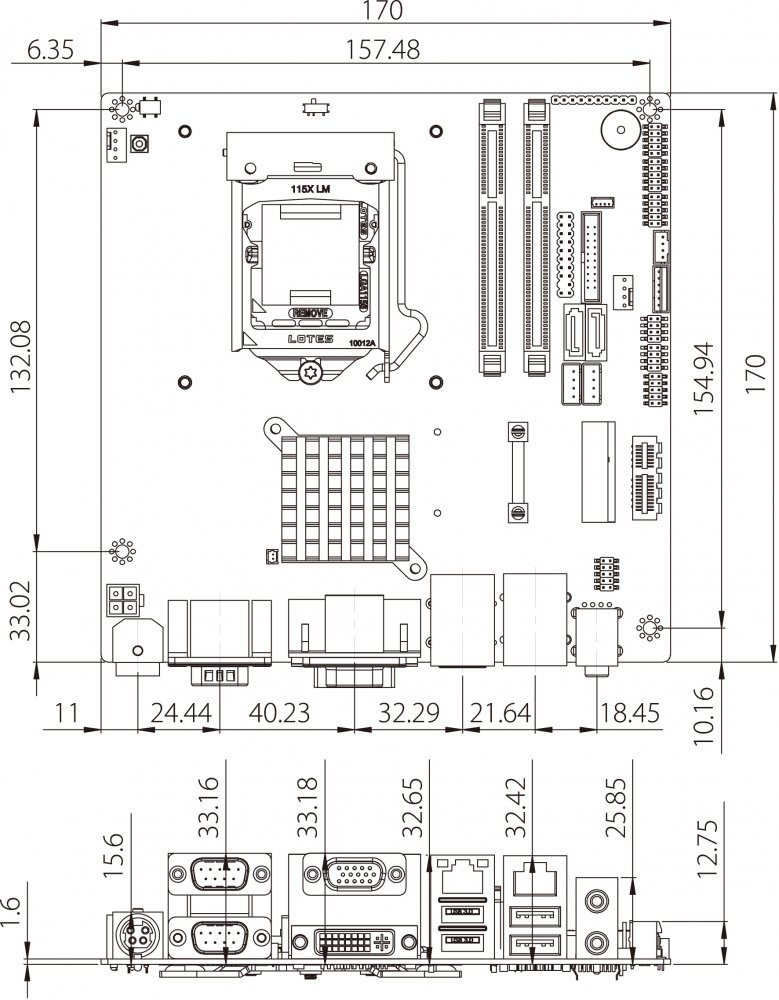

| Габаритные размеры, мм | 170 x 170 |
| Потребляемая мощность, не более Вт | 72.36 |
| RS-232 | 5 |
| Разъем процессора | LGA 1150 |
| Максимальный объем оперативной памяти | до 16 Гб |
| Установлен процессор | Нет |
| RS-422/485 | 1 |
| USB 2.0 | 6 6 (2 - внешних, на планке; 4 - штыревых разъема на плате) |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| Общее количество слотов расширения | 2 |
| USB 3.x | 2 |
| Слоты расширения | PCIe x1 Mini PCI-e |
| Видеоинтерфейсы | DVI-D iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) PS/2 SMBus |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR3 |
| SATA | 2 х SATA III (6 Гб/с) |
| Кабели | SATA - 2 шт. |
| Поддерживаемые блоки питания | AT / ATX |
| Количество и тип разъёмов входного питания | 4 конт. (2x2) (внешний), 4 конт. MF4 (внутренний) |
| RoHS | Да |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| Клавиатура / Мышь (PS/2) | 1 х KB (PS/2 на дополнительной планке) |
| PCIe x1 | 1 |
| Mini PCIe | 1 (Full-Size c поддержкой mSATA) |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR3 |
| Количество и тип разъемов памяти | 2 x SO-DIMM |
| Максимальный объем памяти | до 16 Гб |
| Частота памяти | 1333 МГц 1600 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | 2 x Intel I211AT |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | UEFI |
| Южный мост (Southbridge) | Intel H81 |
| Видеоконтроллер | Встроен в чипсет |
| Дополнительные возможности | Поддержка DX11.1, OpenCL 1.2, OpenGL 3.2 |
| Интерфейсы | DVI-D iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Audio |
