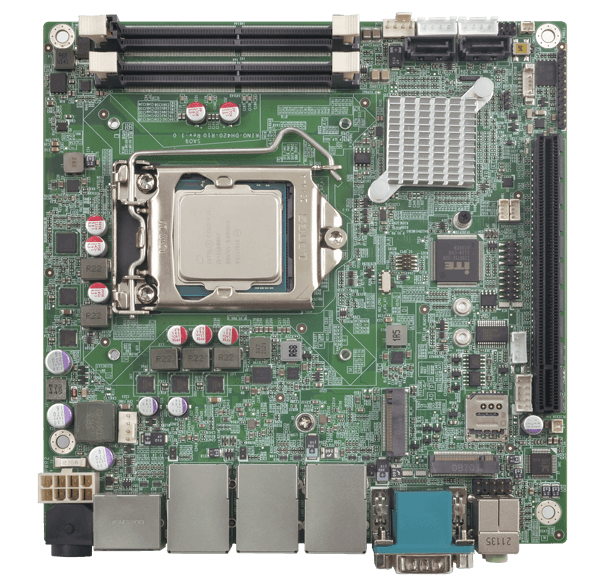

Промышленная материнская плата IEI KINO-DH420 формата Mini-ITX предназначена для интеграции в системы, требующие высокой производительности и надежности. Она поддерживает процессоры Intel 10-го поколения Core i9/i7/i5/i3, Celeron и Pentium с сокетом LGA1200, обеспечивая гибкость выбора в зависимости от требований приложения.
Плата оснащена чипсетом Intel H420E и поддерживает до 64 ГБ оперативной памяти DDR4 с частотой 2933 МГц через два слота SO-DIMM, работающих в двухканальном режиме. Для сетевых подключений предусмотрены три порта 2,5 GbE (RJ-45), обеспечивающие высокоскоростную передачу данных и надежное соединение.

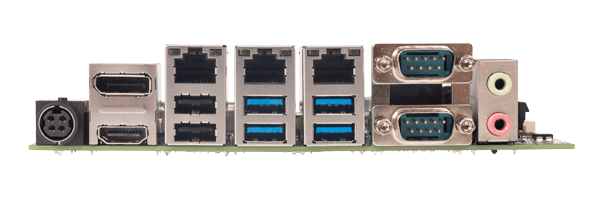

Для отображения информации доступны два независимых видеовыхода: HDMI с разрешением до 4096 x 2160 при 30 Гц и DisplayPort с разрешением до 4096 x 2304 при 60 Гц. Это позволяет создавать системы с несколькими мониторами для различных промышленных приложений. Плата также оснащена четырьмя портами USB 3.2 Gen1 и четырьмя портами USB 2.0 для подключения периферийных устройств, а также четырьмя последовательными портами (RS-232 и RS-422/485) для интеграции с промышленным оборудованием.
Для хранения данных предусмотрены два порта SATA III (6 Гбит/с) и два слота M.2: один M.2 Key B для NVMe SSD и слот M.2 Key A для модулей Wi-Fi/Bluetooth. Дополнительный слот PCIe Gen3 x16 позволяет устанавливать высокопроизводительные карты расширения, такие как графические ускорители или платы захвата видео. Питание осуществляется от источника постоянного тока 12 В, что соответствует стандартам промышленного оборудования.
Плата IEI KINO-DH420 предназначена для применения в различных областях, включая автоматизацию, системы видеонаблюдения, медицинское оборудование и другие промышленные решения, где требуется высокая производительность и надежность. Ее конструкция и возможности расширения делают ее подходящей для интеграции в сложные системы с разнообразными требованиями к подключению и обработке данных.
Преимущества платы IEI KINO-DH420 включают поддержку широкого спектра процессоров Intel 10-го поколения, высокоскоростные сетевые интерфейсы, гибкие возможности подключения дисплеев и периферийных устройств, а также расширенные возможности хранения и расширения функциональности. Ее совместимость с различными модулями расширения и периферийными устройствами позволяет создавать системы, соответствующие специфическим требованиям различных отраслей промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес брутто, кг | 0.9 |
| Габаритные размеры, мм | 170 x 170 |
| Вес нетто, кг | 0.4 |
| RS-232 | 3 |
| Разъем процессора | LGA 1200 |
| Максимальный объем оперативной памяти | до 64 Гб |
| Установлен процессор | Нет |
| RS-422/485 | 1 |
| USB 2.0 | 4 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| Общее количество слотов расширения | 3 |
| USB 3.x | 4 |
| Слоты расширения | M.2 Key A PCIe x16 M.2 Key B |
| Видеоинтерфейсы | HDMI DisplayPort |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | SATA DOM M.2 |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium Intel Core i9 |
| Порты и интерфейсы | Digital I/O (GPIO) I2C SMBus |
| Сетевые интерфейсы (Ethernet) | 3 x 2,5 GbE (RJ-45) |
| Тип устройства | Промышленная плата |
| Тип оперативной памяти | DDR4 |
| M.2 | 1 x M.2 Key B 1 х M.2 Key B 1 х M.2 Key A 2230 (USB 2.0/PCIe x1) |
| SATA | 2 х SATA III (6 Гб/с) |
| Диапазон входного напряжения питания | 12 В, DC |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| I2C | 1 |
| PCIe x16 | 1 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x SO-DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 2933 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium Intel Core i9 |
| Контроллер Ethernet | Intel i225V Intel i225LM |
| Количество и тип портов | 3 x 2,5 GbE (RJ-45) |
| BIOS | AMI UEFI |
| Южный мост (Southbridge) | Intel H420E |
| Видеоконтроллер | Intel HD Graphics Gen 9 |
| Максимальное разрешение | 4096 x 2304 |
| Дополнительные возможности | Поддержка двух мониторов Поддержка DX11.3/12, OpenGL 4.3/4.4/4.5, OpenCL1.2/2.0/2.1 |
| Интерфейсы | HDMI DisplayPort |
| Контроллер | Realtek ALC888S |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Line In (Phone Jack 3.5 мм) |
