Базовая плата iQ7-DB-MATX от IEI Integration предназначена для интеграции с процессорными модулями Qseven Rev. 2.0, обеспечивая расширенные возможности для промышленных приложений. Форм-фактор mATX позволяет использовать плату в различных корпусах, соответствующих этому стандарту.
Ключевые технические особенности:

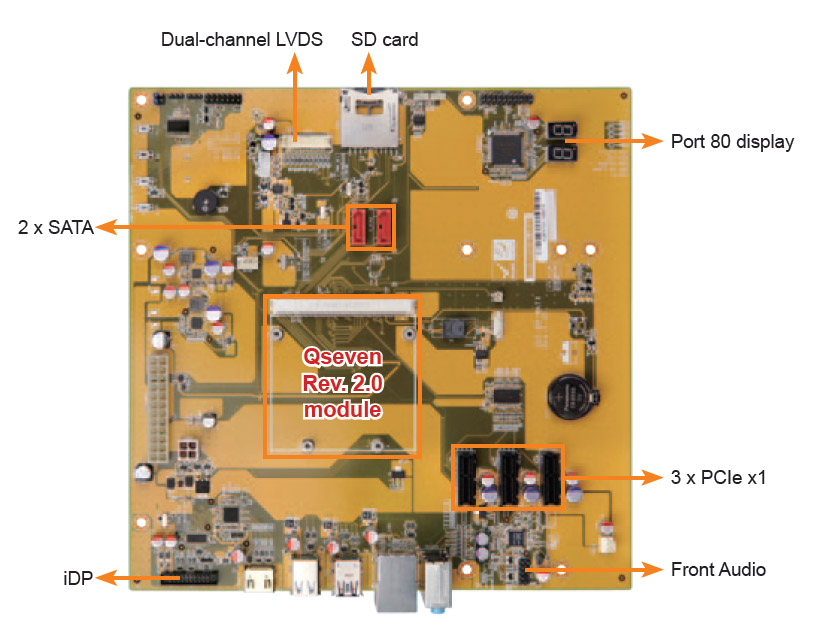

- Процессорный модуль: поддержка Qseven Rev. 2.0.
- Слоты расширения: три PCIe x1 для подключения дополнительных устройств.

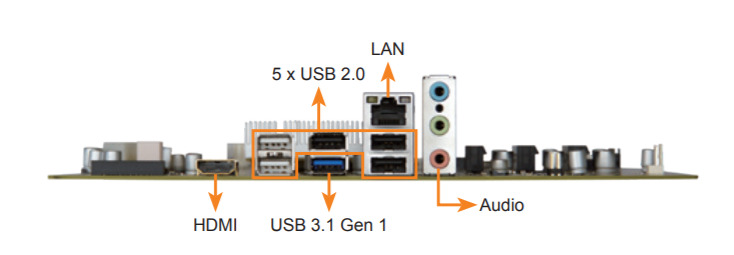

- Видеоинтерфейсы: один HDMI, один LVDS и один iDP для подключения дисплеев.
- Сетевые интерфейсы: один порт LAN (RJ-45) с поддержкой скорости до 1 Гбит/с.
- Аудиоинтерфейсы: кодек Realtek ALC662 с разъемами Line In, Line Out и Mic.
- USB-порты: пять USB 2.0 и один USB 3.1 для подключения периферийных устройств.
- Хранение данных: два порта SATA и слот для SD-карты.
- Дополнительные интерфейсы: LPC, три I²C и SMBus для расширения функциональности.
- Питание: поддержка AT/ATX режимов питания.
- Температурный диапазон: эксплуатация в диапазоне от -40°C до +85°C.
- Сертификаты: соответствие стандартам CE и FCC.
Базовая плата iQ7-DB-MATX применяется в различных сферах промышленности, включая автоматизацию, транспортные системы и системы видеонаблюдения. Ее возможности позволяют интегрировать встраиваемые решения с высокими требованиями к надежности и расширяемости.
Преимущества платы iQ7-DB-MATX включают:
- Гибкость: возможность выбора процессорного модуля Qseven Rev. 2.0 в зависимости от требований приложения.
- Расширяемость: наличие нескольких слотов расширения и интерфейсов для подключения дополнительных устройств.
- Надежность: широкий диапазон рабочих температур и соответствие промышленным стандартам.
- Совместимость: поддержка различных интерфейсов и стандартов, обеспечивающая интеграцию с разнообразным оборудованием.
Базовая плата iQ7-DB-MATX от IEI Integration предоставляет надежную платформу для создания промышленных встраиваемых систем с учетом специфических требований различных отраслей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 243,8 х 243,8 |
| USB 2.0 | 5 |
| USB 3.x | 1 |
| Общее количество слотов расширения | 3 |
| Установлен процессор | Нет |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del SD |
| Сетевые интерфейсы (Ethernet) | 1 x 10/100/1000 (RJ-45) 1 x LAN |
| Порты и интерфейсы | LPС I2C SMBus |
| Форм-фактор платы | COM Express |
| Видеоинтерфейсы | HDMI LVDS iDP |
| Слоты расширения | PCIe x1 |
| Сертификаты | CE FCC |
| Тип устройства | Базовая плата |
| SATA | 2 |
| Поддерживаемые блоки питания | ATX |
| Количество и тип разъёмов входного питания | ATX |
| RoHS | Да |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -40 ~ +85 |
| Форм-фактор процессорной платы | COM Express |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| SMBus | 1 |
| I2C | 3 |
| Нестандартные | 1 х LPC |
| PCIe x1 | 3 |
| Установленный процессор | Не установлен |
| Разъем процессора | COM Express |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) |
| Интерфейсы | HDMI LVDS iDP |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Audio |
| USB 3.x | 1 |
| Форм-фактор | Qseven |
| Количество и тип разъёмов входного питания | ATX |
| ТР EAЭC | Да |
