Промышленная материнская плата ATX IMBA-Q670 от IEI Integration предназначена для построения надежных и высокопроизводительных вычислительных систем. Она поддерживает процессоры Intel Core i7/i5/i3, Pentium и Celeron с сокетом LGA 1155 и чипсетом Intel Q67, обеспечивая стабильную работу в промышленных условиях.
Плата оснащена четырьмя слотами для оперативной памяти DDR3 SDRAM с частотой 1066/1333 МГц, поддерживающими до 32 ГБ в двухканальном режиме. Для расширения функциональности предусмотрены различные слоты: один PCIe x16, один PCIe x4, один PCIe x1 и четыре PCI. Это позволяет интегрировать дополнительные карты, такие как видеокарты, карты захвата видео, контроллеры ввода-вывода и другие периферийные устройства.

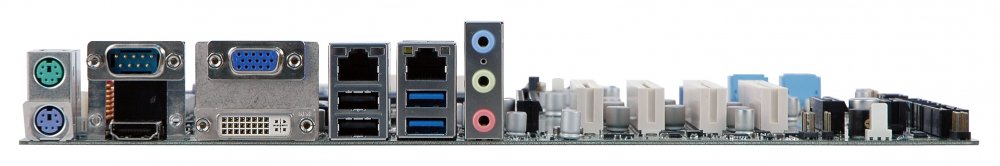

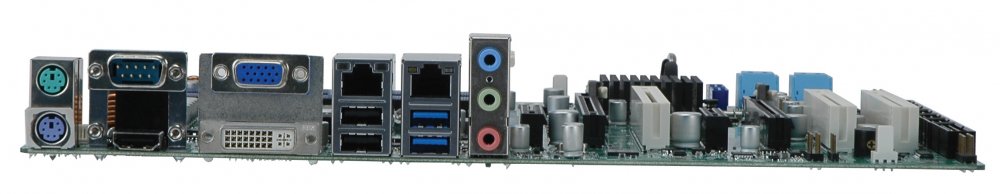

Для подключения периферийных устройств предусмотрены следующие порты и интерфейсы:
- 2 x USB 3.2 Gen1x1 (внешних)
- 10 x USB 2.0 (8 внутренних, 2 внешних на планке)
- 2 x PS/2
- 1 x LPT
- 1 x RS-232 (внешний)
- 4 x RS-232 (внутренних)
- 1 x RS-422/485 (внутренний)
- 1 x VGA
- 1 x DVI-D
- 1 x HDMI™
- 2 x LAN (RJ-45)
- 1 x Line-in
- 1 x Line-out
- 1 x Mic-in
Для хранения данных предусмотрены шесть портов SATA: два с поддержкой скорости 6 Гбит/с и четыре — 3 Гбит/с, поддерживающие RAID 0/1/5/10. Это обеспечивает гибкость в организации системы хранения данных и повышает ее отказоустойчивость.
Плата IMBA-Q670 поддерживает два порта Gigabit Ethernet, обеспечивая высокоскоростное сетевое подключение. Встроенный аудиокодек Realtek ALC662 обеспечивает качественное воспроизведение и запись звука. Для управления системой предусмотрены различные интерфейсы, включая GPIO, I2C, PS/2, SMBus и LPT.
Материнская плата IMBA-Q670 применяется в различных сферах промышленности, включая автоматизацию, системы видеонаблюдения, медицинское оборудование и другие области, требующие надежных и высокопроизводительных вычислительных решений. Ее возможности по расширению и гибкость в настройке делают ее подходящей для интеграции в разнообразные промышленные системы.
Преимущества IMBA-Q670 включают поддержку широкого спектра процессоров Intel, наличие множества портов и интерфейсов для подключения периферийных устройств, а также возможность расширения функциональности с помощью различных слотов. Совместимость с современными стандартами и наличие сертификатов CE и FCC подтверждают соответствие платы международным требованиям безопасности и электромагнитной совместимости.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 5 В | 6.31A |
| Потребление 3.3 В | 1.61A |
| Потребление 12 В | 0.18A |
| Тестовая конфигурация | Intel® Core™ i5-2400 3.10GHz CPU with four 4 GB 1333MHz DDR3 memory |
| Потребление 5 В SB | 0.15A |
| Вес брутто, кг | 1.2 |
| Вес нетто, кг | 0.7 |

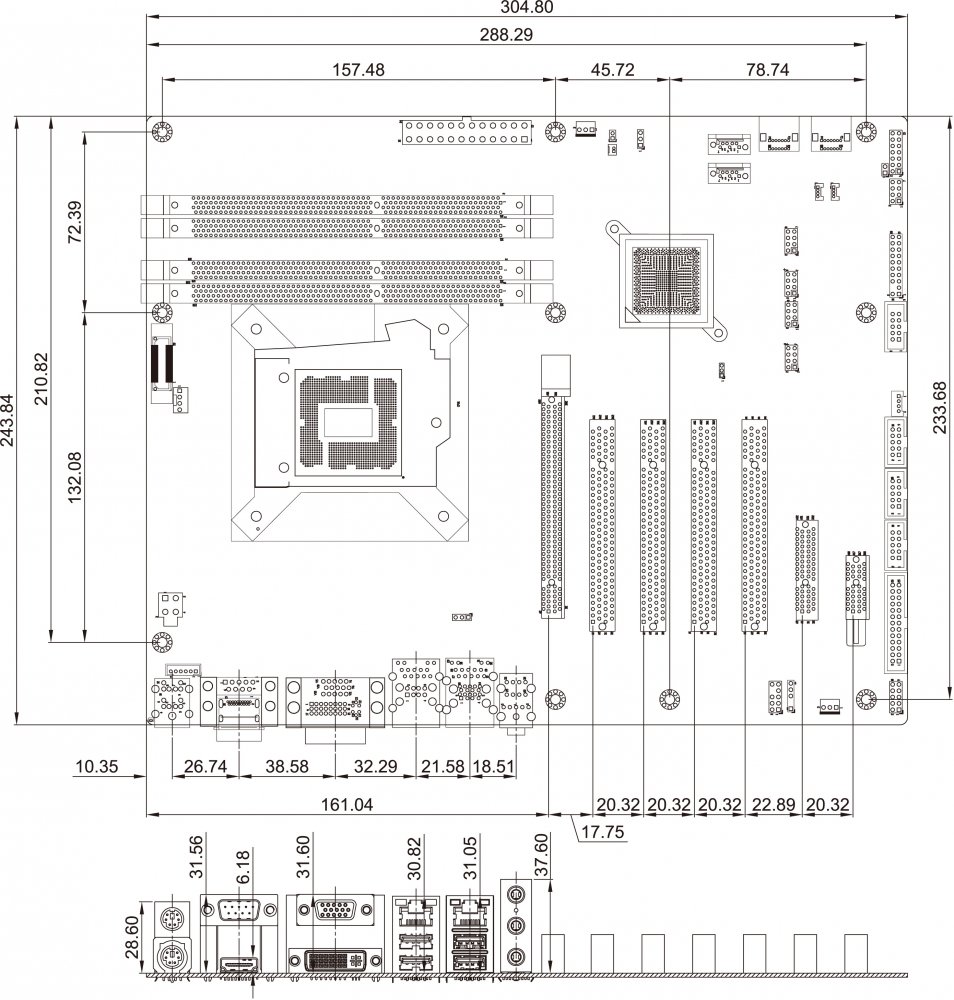

| Габаритные размеры, мм | 305 x 244 |
| RS-232 | 5 |
| Разъем процессора | LGA 1155 |
| Максимальный объем оперативной памяти | до 32 Гб |
| Установлен процессор | Нет |
| RS-422/485 | 1 |
| USB 2.0 | 10 10 (2 - внешних, на планке; 8 - штыревых разъема на плате) |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 7 |
| USB 3.x | 2 |
| Слоты расширения | PCI PCIe x1 PCIe x4 PCIe x16 |
| Видеоинтерфейсы | HDMI DVI-D VGA |
| Форм-фактор платы | ATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) I2C PS/2 SMBus LPT |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR3 |
| SATA | 2 х SATA III (6 Гб/с) 4 x SATA II (3 Гб/с) |
| Кабели | SATA - 1 шт. |
| Поддерживаемые блоки питания | AT / ATX |
| Количество и тип разъёмов входного питания | AT / ATX |
| RoHS | Да |
| Температура хранения, °C | -20 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -10 ~ +60 |
| Форм-фактор процессорной платы | ATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| LPT | 1 |
| I2C | 1 |
| Клавиатура / Мышь (PS/2) | 2 x PS/2 |
| PCIe x16 | 1 |
| PCIe x1 | 1 |
| PCIe x4 | 1 |
| PCI | 4 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR3 |
| Количество и тип разъемов памяти | 4 x DIMM |
| Максимальный объем памяти | до 32 Гб |
| Частота памяти | 1066 МГц 1333 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel 82583V Intel 82579PHY |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | UEFI |
| Южный мост (Southbridge) | Intel Q67 |
| Видеоконтроллер | Встроен в чипсет |
| Дополнительные возможности | Поддержка DX10.1, OpenGL 3.0 Поддержка двух мониторов |
| Интерфейсы | HDMI DVI-D VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Audio |
