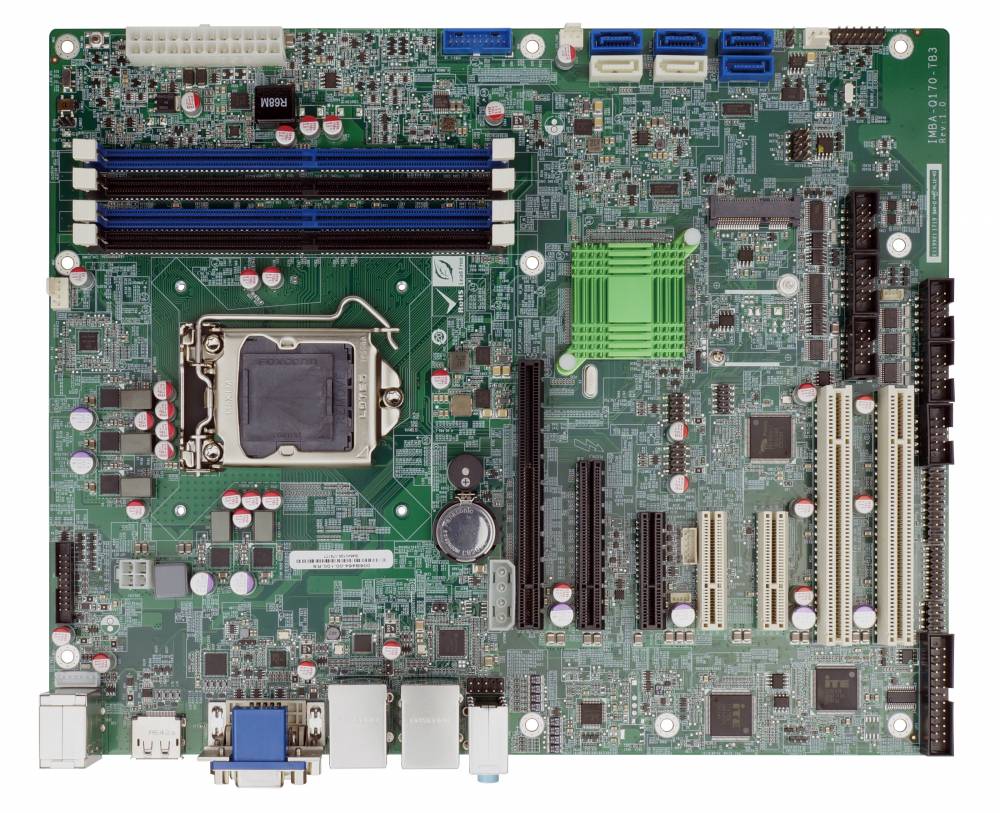

Промышленная материнская плата ATX IMBA-Q170-ECO от IEI Integration предназначена для построения надежных и высокопроизводительных вычислительных систем. Она поддерживает процессоры Intel Core 6-го и 7-го поколения, включая i7, i5, i3, Pentium и Celeron, устанавливаемые в сокет LGA 1151. Чипсет Intel Q170 обеспечивает стабильную работу и совместимость с современными компонентами.

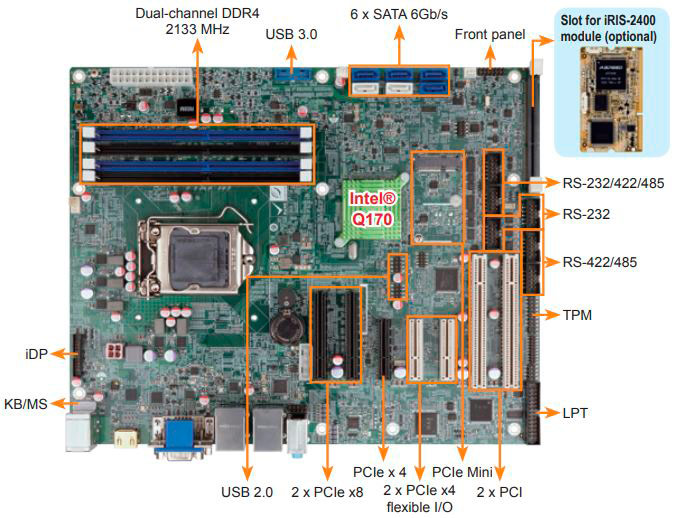

Плата оснащена четырьмя слотами для оперативной памяти DDR4, поддерживающими до 64 ГБ с частотой 2133 МГц. Для хранения данных предусмотрены шесть портов SATA III (6 Гбит/с) с возможностью реализации RAID 0, 1, 5 и 10, а также один порт mSATA для установки твердотельных накопителей. Видеовыходы включают VGA, DVI-D и HDMI 2.0, что позволяет подключать до трех независимых дисплеев с разрешением до 4K при 60 Гц. Сетевые возможности обеспечиваются двумя портами Gigabit Ethernet, основанными на контроллерах Intel I219LM и I210AT, поддерживающими функции Intel AMT 11.0 и NCSI соответственно.
Для расширения функциональности предусмотрены различные слоты: два PCIe x8, три PCIe x4, два PCI и один слот PCIe mini для карт mSATA. Интерфейсы ввода-вывода включают четыре порта RS-232, два порта RS-232/422/485, шесть портов USB 2.0, четыре порта USB 3.0, один порт PS/2, один порт LPT и 8-битный цифровой вход/выход (GPIO). Аудиоподсистема основана на кодеке Realtek ALC662, поддерживающем 5.1-канальный звук.
Плата IMBA-Q170-ECO предназначена для применения в промышленных автоматизированных системах, системах видеонаблюдения, медицинском оборудовании и других областях, где требуется высокая производительность и надежность. Она совместима с операционными системами Windows 7, 8.1 и 10, что обеспечивает гибкость при выборе программного обеспечения. Дополнительные функции, такие как программируемый сторожевой таймер (WDT) и поддержка IPMI 2.0 через модуль iRIS-2400, повышают уровень управления и мониторинга системы.
Преимущества платы IMBA-Q170-ECO включают широкие возможности расширения, высокую производительность и надежность. Совместимость с различными операционными системами и поддержка современных интерфейсов делают ее универсальным решением для различных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес брутто, кг | 1.2 |
| Габаритные размеры, мм | 305 x 244 |
| Вес нетто, кг | 0.7 |
| Потребление 3.3 В | 1.65 А |
| Потребление 5 В | 3.4 А |
| Тестовая конфигурация | Intel® Core™ i7 6700K 4.0GHz CPU with 32 GB (four 4 GB) 2133 MHz DDR4 memory |
| Потребление 12 В | 8.58 А |
| Потребление 5 В SB | 3.4 А |
| RS-232 | 4 |
| Разъем процессора | LGA 1151 |
| Максимальный объем оперативной памяти | до 64 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 2 |
| USB 2.0 | 6 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 8 |
| USB 3.x | 6 |
| Слоты расширения | PCIe x8 PCI PCIe x4 Mini PCI-e |
| Видеоинтерфейсы | HDMI DVI-D iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Форм-фактор платы | ATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) I2C PS/2 SMBus LPT |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR4 |
| SATA | 6 х SATA III (6 Гб/с), с поддержкой RAID 0/1/5/10 |
| Кабели | SATA - 2 шт. |
| Поддерживаемые блоки питания | AT / ATX |
| Количество и тип разъёмов входного питания | AT / ATX |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | ATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| LPT | 1 |
| I2C | 1 |
| Клавиатура / Мышь (PS/2) | 1 x KB/MS |
| PCIe x4 | 3 |
| PCIe x8 | 2 |
| PCI | 2 |
| Mini PCIe | 1 (Full-Size c поддержкой mSATA) |
| Минимальный объем заказа при отсутствии на складе (MOQ) | Кратный 10 шт. |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 4 x DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 2133 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel I219LM Intel I210AT |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | UEFI |
| Южный мост (Southbridge) | Intel Q170 |
| Видеоконтроллер | Intel HD Graphics Gen 9 |
| Максимальное разрешение | 4096 x 2160 |
| Дополнительные возможности | Поддержка трех мониторов Поддержка DX11/12, OpenCL 2.x, OpenGL 4.3/4.4 |
| Интерфейсы | HDMI DVI-D iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Audio |
