Артикул:
IMBA-H810
Характеристики
Полное наименование:
—
Плата IMBA-H810 ATX motherboard supports 22nm LGA 1150 Intel® 4th generation Core™ i7/i5/i3, Pentium® and Celeron® H81, DDR3, VGA/DVI-D/iDP, Dual Intel ® PCIe GbE , USB3.0, SATA 6Gb/s, HD Audio and RoHS
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Промышленная материнская плата IMBA-H810 от IEI Integration предназначена для построения надежных и высокопроизводительных вычислительных систем в промышленных приложениях. Она поддерживает процессоры Intel® 4-го поколения Core™ i7/i5/i3, Pentium® и Celeron® с разъемом LGA 1150 и чипсетом Intel® H81, обеспечивая стабильную работу в условиях промышленной эксплуатации.
Ключевые технические характеристики IMBA-H810 включают:

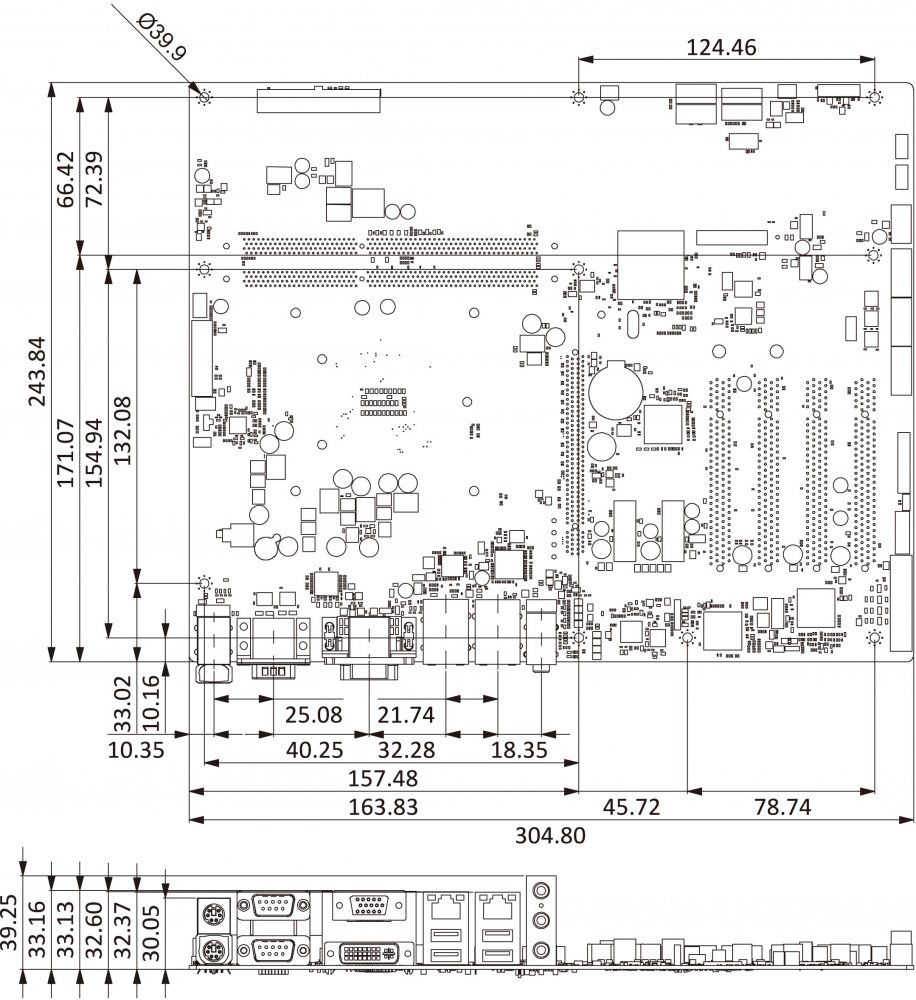

- Форм-фактор: ATX (305 x 244 мм).
- Процессорный разъем: LGA 1150, поддержка процессоров Intel® Core™ i7/i5/i3, Pentium® и Celeron® 4-го поколения.
- Оперативная память: 2 слота DIMM, поддержка до 16 ГБ DDR3-1333/1600 МГц с двухканальным режимом.
- Графические интерфейсы: VGA, DVI-D, iDP (совместимость с HDMI, LVDS, VGA, DVI, DP).
- Сетевые интерфейсы: 2 порта Gigabit Ethernet (RJ-45) с контроллерами Intel® I217-LM и I211-AT PCIe.
- Порты USB: 2 x USB 3.0 (внешние), 2 x USB 2.0 (внешние), 5 x USB 2.0 (внутренние).
- Последовательные порты: 2 x RS-232 (внешние), 1 x RS-422/485 (внутренний).
- Слоты расширения: 1 x PCIe x16, 2 x PCIe x1, 4 x PCI, 1 x полноразмерный слот PCIe Mini Card (поддержка mSATA).
- Накопители: 2 x SATA II (3 Гбит/с), 2 x SATA III (6 Гбит/с), 1 x mSATA (совмещен с SATA4).
- Аудио: Realtek ALC662 HD Audio Codec (поддержка 5.1-канального звука).
- Цифровой ввод/вывод: 8-битный цифровой I/O.
- Сторожевой таймер: программируемый от 1 до 255 секунд.
- Питание: ATX (поддержка режимов AT/ATX).
- Рабочая температура: от -20°C до 60°C.
- Сертификаты: CE, FCC.
- Размеры: 305 мм x 244 мм.
- Вес: 0.7 кг (нетто), 1.2 кг (брутто).
IMBA-H810 применяется в различных сферах промышленности, включая автоматизацию, транспортную инфраструктуру и системы видеонаблюдения. Ее возможности позволяют интегрировать в системы с высокими требованиями к производительности и надежности.
Преимущества IMBA-H810:
- Многообразие интерфейсов: поддержка различных видеовыходов и сетевых интерфейсов для гибкой интеграции.
- Расширяемость: наличие множества слотов расширения для подключения дополнительных устройств.
- Надежность: соответствие стандартам CE и FCC, что подтверждает высокое качество и безопасность.
- Гибкость: возможность работы в различных температурных режимах от -20°C до 60°C.
IMBA-H810 совместима с широким спектром промышленного оборудования и программного обеспечения, обеспечивая эффективную интеграцию в существующие системы. Ее характеристики и возможности делают ее подходящей для решения задач, требующих высокой производительности и надежности в промышленных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 3.3 В | 0.83A |
| Потребление 5 В | 2.2A |
| Потребление 12 В | 3.88A |
| Тестовая конфигурация | Intel® Core™ i7-4770K 3.90GHz CPU with 8GB (two 4 GB) 1333MHz DDR3 memory |
| Потребление 5 В SB | 0.3A |
| Вес брутто, кг | 1.2 |
| Вес нетто, кг | 0.7 |
| Габаритные размеры, мм | 305 x 244 |
| RS-232 | 5 |
| Разъем процессора | LGA 1150 |
| Максимальный объем оперативной памяти | до 16 Гб |
| Установлен процессор | Нет |
| RS-422/485 | 1 |
| USB 2.0 | 7 7 (2 - внешних, на планке; 4 - штыревых разъема на плате; 1 - Type-A на плате) |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 8 |
| USB 3.x | 2 |
| Слоты расширения | PCI PCIe x1 PCIe x16 Mini PCI-e |
| Видеоинтерфейсы | DVI-D iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Форм-фактор платы | ATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del mSATA |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) I2C PS/2 SMBus IrDA LPT |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR3 |
| mSATA | 1 |
| SATA | 2 x SATA II (3 Гб/с) 2 х SATA III (6 Гб/с) |
| Кабели | SATA - 2 шт. |
| Поддерживаемые блоки питания | ATX |
| Количество и тип разъёмов входного питания | ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | ATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит DIO, 4 входа / 4 выхода |
| SMBus | 1 |
| LPT | 1 |
| I2C | 1 |
| Клавиатура / Мышь (PS/2) | 1 x KB (штыревой разъем), 1 х MS (штыревой разъем) |
| IrDA | 1 |
| PCIe x16 | 1 |
| PCIe x1 | 2 |
| PCI | 4 |
| Mini PCIe | 1 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR3 |
| Количество и тип разъемов памяти | 2 x DIMM |
| Максимальный объем памяти | до 16 Гб |
| Частота памяти | 1333 МГц 1600 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel I211AT Intel i217LM |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | UEFI |
| Южный мост (Southbridge) | Intel H81 |
| Видеоконтроллер | Intel HD Graphics Gen 7.5 |
| Дополнительные возможности | Поддержка DX11.1, OpenCL 1.2, OpenGL 3.2 Поддержка двух мониторов |
| Интерфейсы | DVI-D iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Audio |
