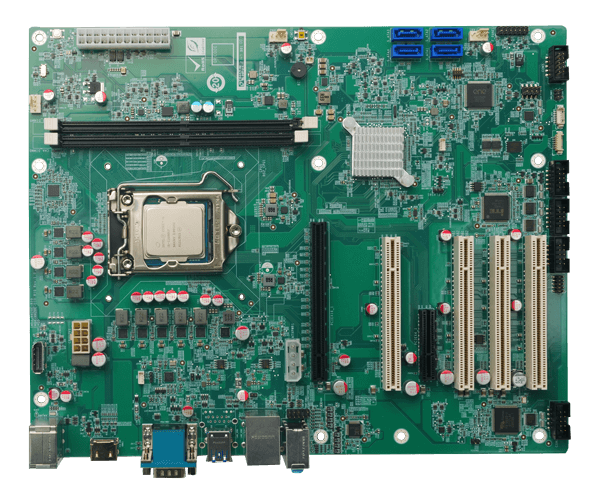

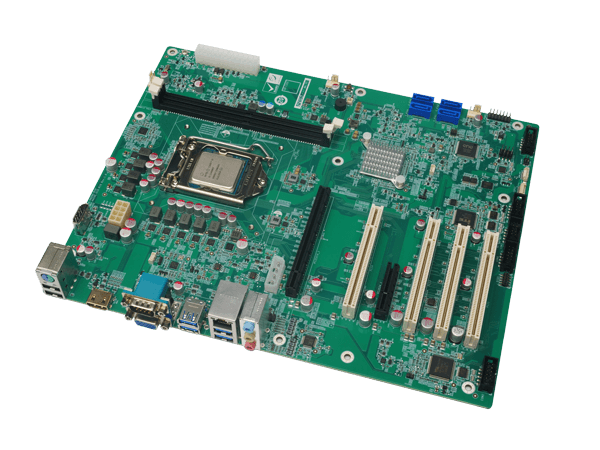

Промышленная материнская плата IMBA-H420-ECO от IEI Integration предназначена для построения надежных и высокопроизводительных промышленных систем. Она поддерживает процессоры Intel Core 10-го и 11-го поколений с разъемом LGA 1200, обеспечивая гибкость в выборе вычислительных мощностей.
Плата оснащена четырьмя слотами для оперативной памяти DDR4, поддерживающими до 64 ГБ с частотой до 2933 МГц. Для расширения функциональности предусмотрены различные слоты: PCIe x16, PCIe x4 и PCI, позволяющие интегрировать дополнительные карты, такие как графические адаптеры или специализированные модули.

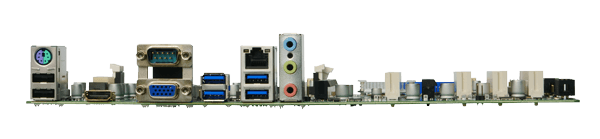

Видеовыходы включают HDMI, DisplayPort++ и VGA, обеспечивая совместимость с различными дисплеями и поддерживая разрешение до 4K. Сетевые возможности представлены одним портом 2,5 Гбит/с Ethernet, обеспечивая высокоскоростное подключение к сети.
Для подключения периферийных устройств предусмотрены порты USB: четыре USB 3.x и четыре USB 2.0. Последовательные порты представлены пятью RS-232 и одним RS-232/422/485, что расширяет возможности интеграции с различными промышленными устройствами. Дополнительные интерфейсы включают I2C, SMBus и 8-битный цифровой ввод/вывод (GPIO), обеспечивая гибкость в подключении и управлении периферией.
Плата поддерживает четыре порта SATA III (6 Гбит/с) для подключения накопителей, а также имеет слот для SATA DOM, что позволяет использовать компактные устройства хранения данных. Для обеспечения надежности в промышленных условиях предусмотрен программируемый сторожевой таймер (WDT), который можно настроить на интервалы от 1 до 255 секунд.
IMBA-H420-ECO функционирует при температуре от -20°C до +60°C и может храниться при температуре от -30°C до +70°C, что делает ее подходящей для эксплуатации в различных климатических условиях. Плата соответствует стандарту RoHS, подтверждая соответствие экологическим требованиям.
Эта материнская плата находит применение в различных областях промышленности, включая автоматизацию, телекоммуникации и системы видеонаблюдения. Ее возможности по расширению и разнообразие интерфейсов позволяют интегрировать ее в широкий спектр промышленных приложений, требующих высокой производительности и надежности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 3.3 В | 0,84 |
| Потребление 5 В | 8,12 |
| Тестовая конфигурация | Intel® Core™ i5-10500TE CPU with two 32 GB 2933 MHz DDR4 memory, EuP mode enabled |
| Потребление 12 В | 3,77 |
| Потребление 5 В SB | 0 |
| Вес брутто, кг | 1.2 |
| Габаритные размеры, мм | 244 x 305 |
| Вес нетто, кг | 0.7 |
| RS-232 | 5 |
| Разъем процессора | LGA 1200 |
| Максимальный объем оперативной памяти | до 64 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 1 |
| USB 2.0 | 4 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 6 |
| USB 3.x | 4 |
| Слоты расширения | PCI PCIe x4 PCIe x16 |
| Видеоинтерфейсы | HDMI DisplayPort++ VGA |
| Форм-фактор платы | ATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | SATA DOM |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium Intel Core i9 |
| Порты и интерфейсы | Digital I/O (GPIO) I2C PS/2 SMBus |
| Сетевые интерфейсы (Ethernet) | 1 x 2,5 Gbe (RJ-45) |
| Тип устройства | Промышленная плата |
| Тип оперативной памяти | DDR4 |
| SATA | 4 х SATA III (6 Гб/с) |
| Количество и тип разъёмов входного питания | AT / ATX |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | ATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| I2C | 1 |
| PCIe x16 | 1 |
| PCIe x4 | 1 |
| PCI | 4 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 2933 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium Intel Core i9 |
| Контроллер Ethernet | Intel i225V |
| Количество и тип портов | 1 x 2,5 Gbe (RJ-45) |
| BIOS | AMI UEFI |
| Южный мост (Southbridge) | Intel H420E |
| Максимальное разрешение | 4096 x 2304 |
| Дополнительные возможности | Поддержка трех мониторов Поддержка DX2015, OpenGL 5.X, OpenCL 2 x, ES 2.0 |
| Интерфейсы | DisplayPort++ (позволяет подключать HDMI/DVI устройства, используя пассивный переходник) HDMI VGA |
| Контроллер | Realtek ALC888S |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Line In (Phone Jack 3.5 мм) |
