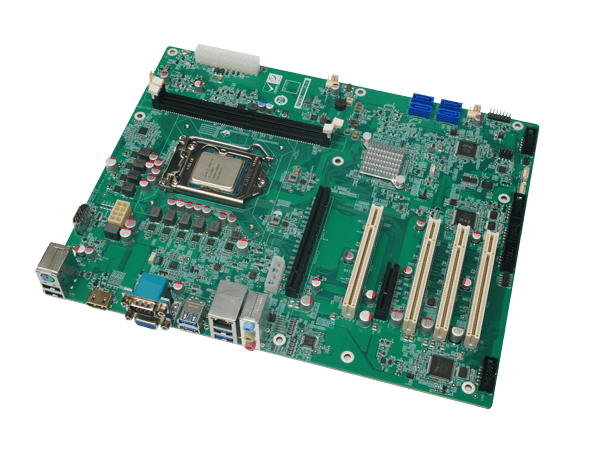

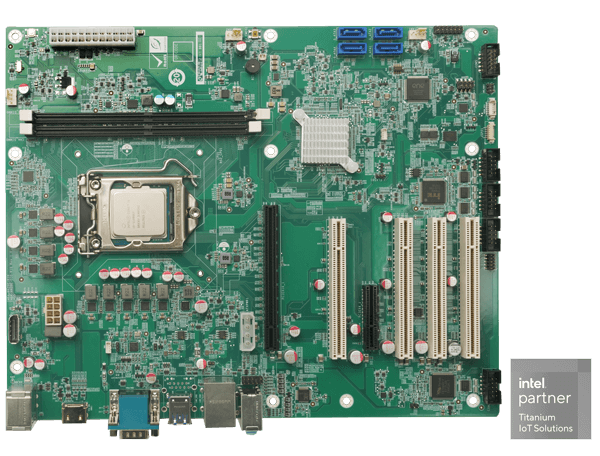

Промышленная материнская плата IMBA-H420 от компании IEI Integration предназначена для построения высокопроизводительных систем в промышленной автоматизации, обеспечивая надежную работу в условиях круглосуточной эксплуатации.
Ключевые технические особенности IMBA-H420 включают:
- Процессорный разъем LGA 1200 для установки процессоров Intel 10-го поколения, включая Core i9, i7, i5, i3, Celeron и Pentium.
- Поддержка до 64 ГБ оперативной памяти DDR4 с частотой до 2933 МГц, обеспечивая высокую пропускную способность данных.
- Наличие 6 слотов расширения, включая PCI, PCIe x4 и PCIe x16, для подключения дополнительных карт и модулей.

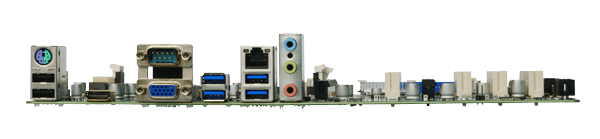

- Разнообразие интерфейсов ввода-вывода: 5 портов RS-232, 1 порт RS-232/422/485, 4 порта USB 2.0, 4 порта USB 3.x, 1 порт 2,5 Гбит Ethernet (RJ-45), а также цифровые входы/выходы (GPIO), I2C, PS/2 и SMBus.
- Видеовыходы: HDMI, DisplayPort++ и VGA для подключения различных дисплеев.
- 4 порта SATA III (6 Гбит/с) для подключения жестких дисков и SSD.
- Поддержка карт памяти SATA DOM для расширения функциональности системы.
- Сторожевой таймер с программируемым интервалом от 1 до 255 секунд для мониторинга состояния системы.
- Питание: поддержка входного напряжения 12 В DC, с потреблением 3,77 В при тестовой конфигурации.
- Габариты: 244 x 305 мм, вес нетто 0,7 кг, что соответствует форм-фактору ATX.
- Температурный диапазон эксплуатации: от -20°C до +60°C, что позволяет использовать плату в различных промышленных условиях.
- Сертификация RoHS подтверждает соответствие экологическим стандартам.
Промышленная плата IMBA-H420 применяется в различных сферах, включая автоматизацию производственных процессов, системы видеонаблюдения, управление транспортной инфраструктурой и другие области, требующие надежных и высокопроизводительных вычислительных решений. Ее возможности позволяют интегрировать разнообразное промышленное оборудование, обеспечивая стабильную работу в условиях круглосуточной эксплуатации.
Преимущества IMBA-H420 включают расширенные возможности подключения, высокую производительность и гибкость в настройке системы. Совместимость с широким спектром процессоров Intel 10-го поколения и поддержка различных интерфейсов ввода-вывода делают эту плату универсальным решением для промышленных приложений. Возможность установки до 64 ГБ оперативной памяти и наличие нескольких слотов расширения обеспечивают масштабируемость и адаптивность системы под конкретные задачи.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 3.3 В | 0,84 |
| Потребление 5 В | 8,12 |
| Тестовая конфигурация | Intel® Core™ i5-10500TE CPU with two 32 GB 2933 MHz DDR4 memory, EuP mode enabled |
| Потребление 12 В | 3,77 |
| Потребление 5 В SB | 0 |
| Вес брутто, кг | 1.2 |
| Габаритные размеры, мм | 244 x 305 |
| Вес нетто, кг | 0.7 |
| RS-232 | 5 |
| Разъем процессора | LGA 1200 |
| Максимальный объем оперативной памяти | до 64 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 1 |
| USB 2.0 | 4 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 6 |
| USB 3.x | 4 |
| Слоты расширения | PCI PCIe x4 PCIe x16 |
| Видеоинтерфейсы | HDMI DisplayPort++ VGA |
| Форм-фактор платы | ATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | SATA DOM |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium Intel Core i9 |
| Порты и интерфейсы | Digital I/O (GPIO) I2C PS/2 SMBus |
| Сетевые интерфейсы (Ethernet) | 1 x 2,5 Gbe (RJ-45) |
| Тип устройства | Промышленная плата |
| Тип оперативной памяти | DDR4 |
| SATA | 4 х SATA III (6 Гб/с) |
| Количество и тип разъёмов входного питания | AT / ATX |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | ATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| I2C | 1 |
| PCIe x16 | 1 |
| PCIe x4 | 1 |
| PCI | 4 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 2933 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium Intel Core i9 |
| Контроллер Ethernet | Intel i225V |
| Количество и тип портов | 1 x 2,5 Gbe (RJ-45) |
| BIOS | AMI UEFI |
| Южный мост (Southbridge) | Intel H420E |
| Максимальное разрешение | 4096 x 2304 |
| Дополнительные возможности | Поддержка трех мониторов Поддержка DX2015, OpenGL 5.X, OpenCL 2 x, ES 2.0 |
| Интерфейсы | DisplayPort++ (позволяет подключать HDMI/DVI устройства, используя пассивный переходник) HDMI VGA |
| Контроллер | Realtek ALC888S |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Line In (Phone Jack 3.5 мм) |
