Промышленная материнская плата IEI IMB-H810-i2 формата microATX предназначена для построения надежных и высокопроизводительных вычислительных систем. Она поддерживает процессоры Intel Core i7/i5/i3, Pentium и Celeron с разъемом LGA 1150 и чипсетом Intel H81, обеспечивая стабильную работу в промышленных условиях.
Плата оснащена двумя слотами для оперативной памяти DDR3/DDR3L SDRAM, поддерживающими до 16 ГБ в двухканальном режиме на частотах 1333/1600 МГц. Для расширения функциональности предусмотрены следующие интерфейсы:
- Видео: два порта VGA с максимальным разрешением 1920x1200 при 60 Гц и один iDP-разъем для подключения модулей HDMI, LVDS, VGA, DVI и DisplayPort с поддержкой разрешения до 3840x2160 при 60 Гц.
- Сетевые интерфейсы: два порта Gigabit Ethernet (LAN1: Intel I217LM с поддержкой Intel AMT 9.0; LAN2: Intel I210-AT PCIe контроллер с NCSI).
- Аудио: кодек Realtek ALC662 с поддержкой 5.1-канального звука, включая входы и выходы на задней панели и фронтальный аудиопорт.

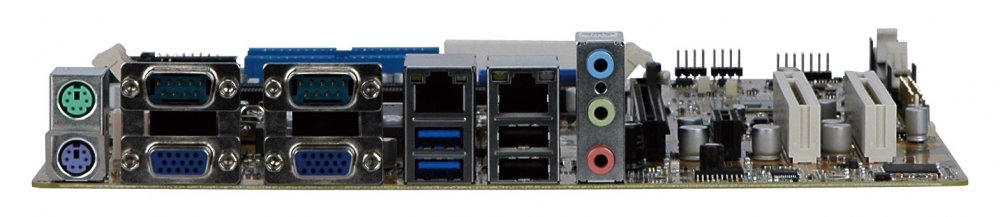

- Порты ввода/вывода: два внешних порта USB 2.0, два внешних порта USB 3.2 Gen1x1, один PS/2, один LPT, два порта RS-232 (внешних) и один порт RS-422/485 (внутренний).
- Слоты расширения: один слот PCIe x16 (Gen 3), два слота PCIe x1 и два слота PCI.
- Хранение данных: четыре порта SATA (два порта SATA II со скоростью передачи 3 Гбит/с и два порта SATA III со скоростью 6 Гбит/с).
IEI IMB-H810-i2 применяется в различных сферах, включая промышленную автоматизацию, системы видеонаблюдения, медицинское оборудование и встраиваемые решения. Ее возможности позволяют интегрировать плату в разнообразные промышленные системы, требующие высокой надежности и производительности.
Преимущества платы включают поддержку технологии Intel HD Graphics для обработки графики и мультимедиа, а также наличие программируемого сторожевого таймера (WDT) с интервалом от 1 до 255 секунд, что повышает надежность системы. Плата совместима с модулями iRIS-2400 для реализации функции IPMI 2.0, обеспечивая удаленное управление и мониторинг системы. Входное питание осуществляется через разъем ATX (24 + 4 контакта), поддерживающий блоки питания ATX. Плата соответствует стандартам CE и RoHS, что подтверждает ее соответствие международным требованиям безопасности и экологичности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 3.3 В | 0.64A |
| Потребление 5 В | 4.20A |
| Потребление 12 В | 0.14A |
| Тестовая конфигурация | Intel® Core™ i7-4770K 3.90 GHz CPU with 8GB (2 x 4GB) 1333MHz DDR3 memory |
| Потребление 5 В SB | 0.2A |
| Вес брутто, кг | 1.2 |
| Вес нетто, кг | 0.68 |

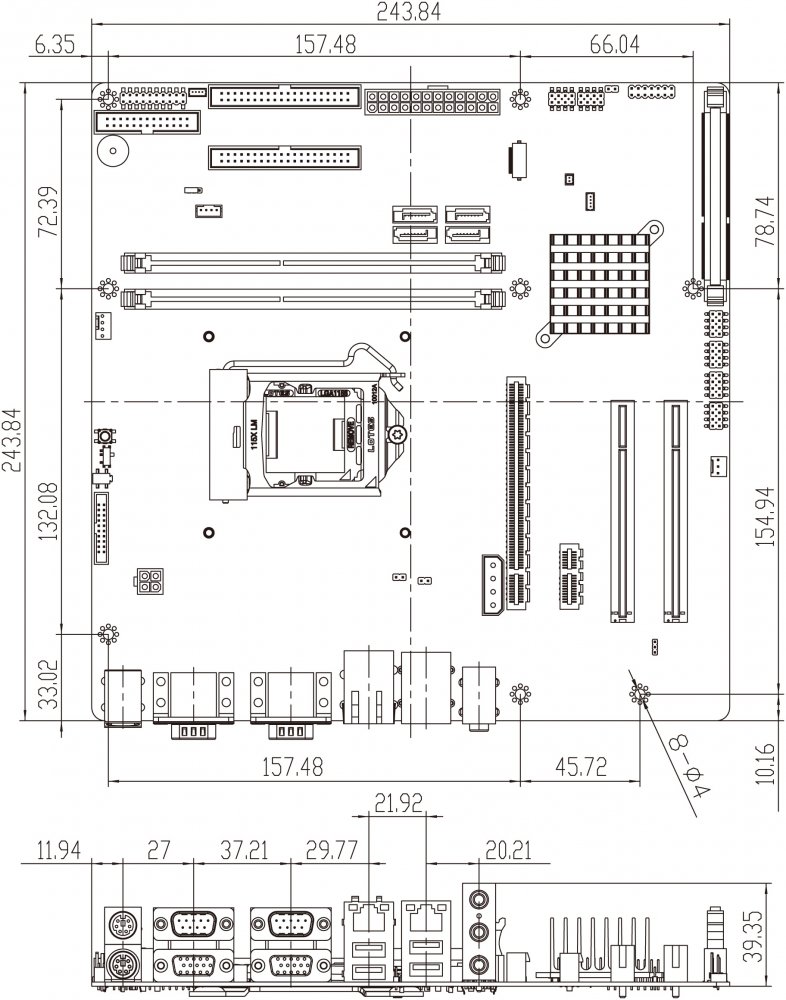

| Габаритные размеры, мм | 244 x 244 |
| RS-232 | 10 10 (2 - на планке, 8 - штыревых разъемов на плате) |
| Разъем процессора | LGA 1150 |
| Максимальный объем оперативной памяти | до 16 Гб |
| Установлен процессор | Нет |
| RS-422/485 | 1 |
| USB 2.0 | 10 10 (2 - внешних, на планке; 8 - штыревых разъема на плате) |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 4 |
| USB 3.x | 2 |
| Слоты расширения | PCI PCIe x1 PCIe x16 |
| Видеоинтерфейсы | VGA x 2 iDP (для модулей HDMI, LVDS,VGA, DVI, DP) |
| Форм-фактор платы | MicroATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | I2C PS/2 SMBus LPT |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR3 |
| SATA | 2 x SATA II (3 Гб/с) 2 х SATA III (6 Гб/с) |
| Кабели | SATA - 2 шт. |
| Поддерживаемые блоки питания | ATX |
| Количество и тип разъёмов входного питания | ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | MicroATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| SMBus | 1 |
| LPT | 1 |
| I2C | 1 |
| Клавиатура / Мышь (PS/2) | 1 x KB (штыревой разъем), 1 х MS (штыревой разъем) |
| PCIe x16 | 1 |
| PCIe x1 | 2 |
| PCI | 2 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR3 / DDR3L |
| Количество и тип разъемов памяти | 2 x DIMM |
| Максимальный объем памяти | до 16 Гб |
| Частота памяти | 1333 МГц 1600 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel i217LM Intel I210-AT |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | UEFI |
| Южный мост (Southbridge) | Intel H81 |
| Видеоконтроллер | Intel HD Graphics Gen 7.5 |
| Дополнительные возможности | Поддержка DX11.1, OpenCL 1.2, OpenGL 3.2 Поддержка двух мониторов |
| Интерфейсы | VGA x 2 iDP (для модулей HDMI, LVDS,VGA, DVI, DP) |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Audio |
