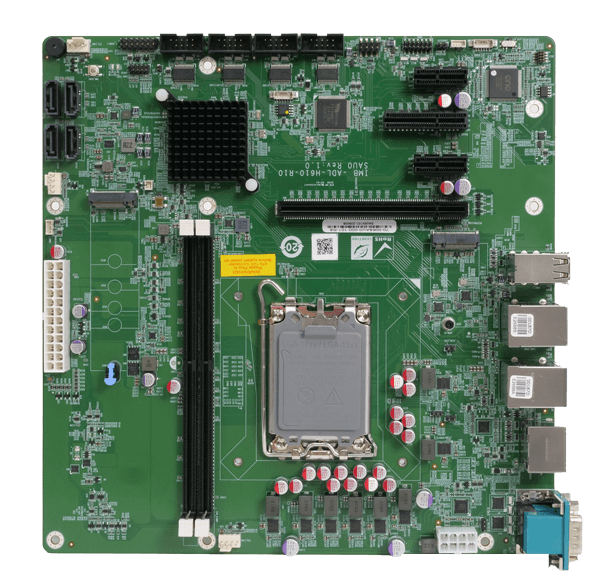

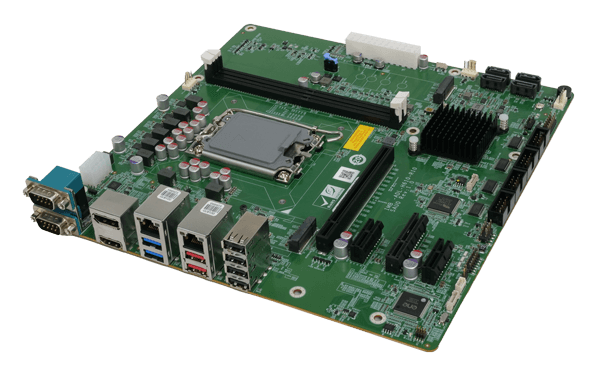

Промышленная материнская плата IMB-ADL-H610 от компании IEI Integration предназначена для построения надежных и высокопроизводительных промышленных систем. Она поддерживает процессоры Intel Core 12-го и 13-го поколения с разъемом LGA 1700, обеспечивая высокую вычислительную мощность для различных приложений.

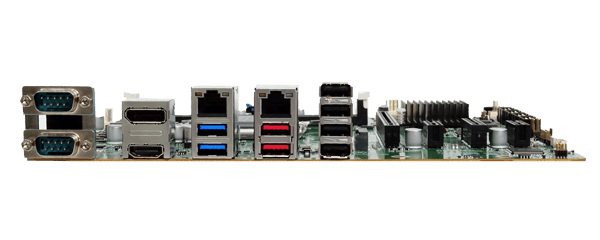

Плата оснащена чипсетом Intel H610 и поддерживает до 64 ГБ оперативной памяти DDR4 с частотой 3200 МГц, что обеспечивает быструю обработку данных. Для графических решений предусмотрены видеовыходы HDMI и DisplayPort, поддерживающие разрешение до 4096 x 2304 пикселей, а также слот iDPM для подключения дополнительных видеоинтерфейсов, таких как LVDS, VGA или eDP, расширяя возможности отображения.
В плане расширения IMB-ADL-H610 предлагает один слот PCIe x16, один PCIe x4 и два PCIe x1, а также два слота M.2 M Key для установки NVMe SSD, обеспечивая высокоскоростной доступ к данным. Для подключения периферийных устройств предусмотрены десять портов USB, включая два USB 3.2 Gen 2, два USB 3.2 Gen 1 и шесть USB 2.0. Сетевые возможности представлены одним портом 2,5 Гбит/с Ethernet и одним портом 1 Гбит/с Ethernet, обеспечивая высокоскоростное подключение к сети.
Плата поддерживает различные интерфейсы ввода-вывода, включая четыре порта RS-232, два порта RS-232/422/485, а также цифровые входы/выходы (GPIO), I2C и SMBus, что позволяет интегрировать ее в разнообразные промышленные системы. Для надежной работы в промышленных условиях предусмотрены функции, такие как сторожевой таймер (WDT), обеспечивающий автоматическую перезагрузку системы при сбоях, и поддержка карт памяти SATA DOM для надежного хранения данных.
IMB-ADL-H610 функционирует в температурном диапазоне от 0 до 60°C и поддерживает влажность от 5% до 95% без конденсации, что делает ее подходящей для эксплуатации в различных промышленных средах. Плата соответствует стандартам CE и FCC, а также требованиям RoHS, что подтверждает ее безопасность и экологичность.
Эта материнская плата находит применение в таких областях, как промышленная автоматизация, системы видеонаблюдения, медицинское оборудование, автоматизированные системы тестирования и умные фабрики. Ее возможности расширения и надежность делают ее подходящей для интеграции в сложные промышленные системы, требующие высокой производительности и стабильности работы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление 3.3 В | 0.35 A |
| Потребление 5 В | 7.54 A |
| Тестовая конфигурация | Intel® Core™ i9-12900E CPU with 8 GB 3200 MHz DDR4 memory, EuP mode enabled |
| Потребление 12 В | 5.75 A |
| Потребление 5 В SB | 0.96 A |
| Вес брутто, кг | 1.2 |
| Габаритные размеры, мм | 244 x 244 |
| Вес нетто, кг | 0.7 |
| RS-232 | 4 |
| Разъем процессора | LGA 1700 |
| Максимальный объем оперативной памяти | до 64 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 2 |
| USB 2.0 | 6 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 5 |
| USB 3.x | 4 |
| Слоты расширения | PCIe x1 PCIe x4 PCIe x16 M.2 Key M 2242/2260/2280 |
| Видеоинтерфейсы | HDMI DisplayPort iDPM (для модулей HDMI, LVDS,VGA, DVI, DP) |
| Форм-фактор платы | ATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | SATA DOM |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium Intel Core i9 |
| Порты и интерфейсы | Digital I/O (GPIO) I2C SMBus |
| Сетевые интерфейсы (Ethernet) | 1 x 10/100/1000 (RJ-45) 1 x 2,5 Gbe (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Промышленная плата |
| Тип оперативной памяти | DDR4 |
| SATA | 4 x SATA |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | 0 ~ +60 |
| Форм-фактор процессорной платы | ATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 12 бит |
| SMBus | 1 |
| I2C | 1 |
| PCIe x16 | 1 |
| PCIe x1 | 2 |
| PCIe x4 | 1 |
| M.2 | 1 х M.2 Key М |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 3200 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium Intel Core i9 |
| Контроллер Ethernet | Intel I219LM Intel i225V |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) 1 x 2,5 Gbe (RJ-45) |
| BIOS | AMI UEFI |
| Южный мост (Southbridge) | Intel H610 |
| Видеоконтроллер | Intel UHD Graphics 770 |
| Максимальное разрешение | 4096 x 2304 |
| Дополнительные возможности | Поддержка трех мониторов |
| Интерфейсы | HDMI DisplayPort |
| Контроллер | HD Audio |
