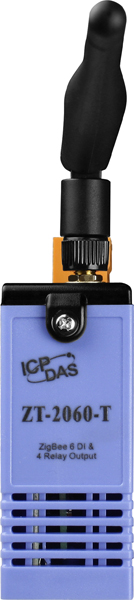

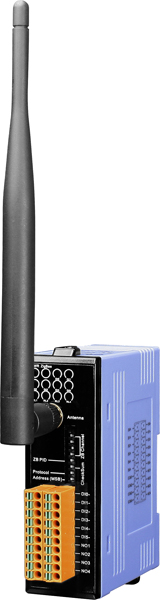

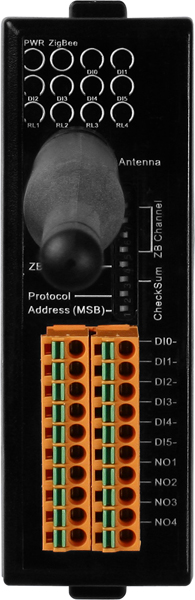

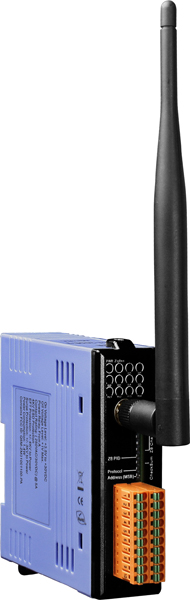

Модуль ZT-2060 CR Wireless 6-channel Isolated Digital Input and 4-channel Relay Output Module (RoHS)

Модуль ZT-2060 CR от компании ICP DAS представляет собой беспроводное устройство ввода-вывода, оснащённое шестью изолированными цифровыми входами и четырьмя релейными выходами. Работая в диапазоне частот ISM 2,4 ГГц, он полностью соответствует стандартам IEEE 802.15.4 и ZigBee, обеспечивая надёжную и эффективную передачу данных на расстоянии до 700 метров в условиях прямой видимости.

Ключевые технические особенности модуля ZT-2060 CR включают:

• Цифровые входы: 6 каналов с возможностью выбора типа подключения (мокрый контакт, Sink или Source). Входное сопротивление составляет 3 кОм при мощности 0,33 Вт. Напряжение логического нуля — до 1 В, логической единицы — от 3,5 до 30 В постоянного тока. Максимальная частота входного сигнала достигает 100 Гц, а минимальная ширина импульса — 5 мс.
• Релейные выходы: 4 канала с силовыми реле типа Form A. Нагрузочная способность реле — 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле не превышает 10 мс, а время восстановления — 5 мс. Механическая износостойкость реле составляет 20 миллионов переключений, электрическая — 100 тысяч переключений.
• Беспроводная связь: Поддержка стандарта ZigBee 2007 Pro с мощностью передачи 11 дБм (FCC сертифицировано). Антенна всенаправленная с коэффициентом усиления 5 дБи. Дальность передачи данных в условиях прямой видимости достигает 700 метров.

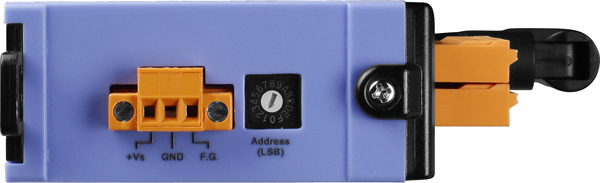

• Питание и защита: Рабочее напряжение от 10 до 30 В постоянного тока, потребляемая мощность — 1,4 Вт. Модуль оснащён защитой от перенапряжения (±3 кВ для линии питания), защитой от импульсных помех (±4 кВ для линии питания) и защитой от электростатического разряда (±4 кВ для каждого канала, ±8 кВ для случайной точки).
• Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C. Рабочая влажность — от 10% до 90% без образования конденсата.
• Конструктивные особенности: Корпус из пластика, монтаж на DIN-рейку. Габаритные размеры — 94 x 33 x 110 мм.

Модуль ZT-2060 CR предназначен для применения в системах автоматизации, где требуется беспроводной сбор и передача данных с цифровых входов и управление исполнительными устройствами через релейные выходы. Он идеально подходит для мониторинга и управления в таких областях, как промышленное оборудование, системы безопасности, управление освещением и другие приложения, требующие надёжной и эффективной передачи данных на расстоянии.

Преимущества использования модуля ZT-2060 CR включают:

• Гибкость подключения: Возможность выбора типа подключения цифровых входов (мокрый контакт, Sink или Source) позволяет адаптировать модуль под различные требования системы.
• Надёжность связи: Беспроводная связь стандарта ZigBee обеспечивает стабильную передачу данных на значительные расстояния, что особенно важно в сложных условиях эксплуатации.
• Простота монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и интеграцию модуля в существующие системы автоматизации.
• Защищённость: Модуль оснащён комплексной защитой от перенапряжений, импульсных помех и электростатических разрядов, что повышает его надёжность в промышленных условиях.

Модуль ZT-2060 CR от ICP DAS является эффективным решением для реализации беспроводных систем ввода-вывода в промышленных приложениях, обеспечивая гибкость, надёжность и простоту интеграции в различные системы автоматизации.

Основные характеристики:
