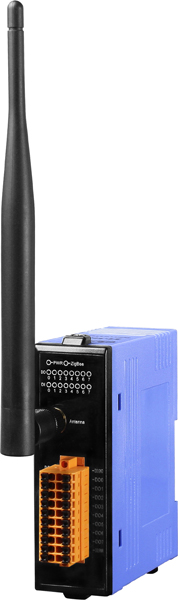

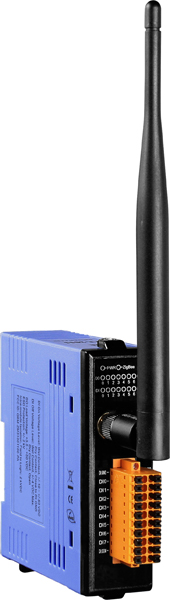

Модуль ZT-2055 CR от компании ICP DAS представляет собой беспроводное устройство ввода-вывода, оснащённое 8 изолированными цифровыми входами и 8 изолированными цифровыми выходами. Работая в диапазоне частот ISM 2,4 ГГц, он полностью соответствует стандартам IEEE 802.15.4 и ZigBee, обеспечивая надёжную и эффективную передачу данных на расстоянии до 700 метров при стандартной мощности передачи. Возможность регулировки выходной мощности RF позволяет адаптировать дальность связи в зависимости от специфики применения.
Модуль поддерживает два типа цифровых входов: сухой контакт (Source) и влажный контакт (Sink/Source), что обеспечивает гибкость при подключении различных устройств. Все входные каналы могут функционировать как 16-битные счётчики, что расширяет возможности мониторинга и управления. Цифровые выходы выполнены в виде открытого коллектора (Sink) с защитой от короткого замыкания и перегрузки, обеспечивая надёжную работу при максимальной нагрузке до 650 мА на канал. Также предусмотрены функции программируемых значений при подаче питания и безопасного значения, повышающие гибкость настройки системы.
Модуль оснащён системой защиты от перенапряжений, обеспечивая защиту от перенапряжений до ±70 В для входных каналов и до 60 В для выходных. Защита от электростатических разрядов (ESD) соответствует стандарту IEC 61000-4-2, обеспечивая защиту до ±4 кВ для каждого канала и до ±8 кВ для случайной точки. Электромагнитная совместимость (EMC) соответствует стандарту IEC 61000-4-4, обеспечивая защиту от быстрых транзиентных помех (EFT) до ±4 кВ для линии питания. Эти характеристики гарантируют надёжную работу устройства в промышленных условиях с высоким уровнем электромагнитных помех.
Модуль ZT-2055 CR предназначен для использования в различных областях промышленной автоматизации, включая автоматизацию зданий, фабричную автоматизацию, автоматизацию машин, удалённое обслуживание и диагностику, а также в тестовом оборудовании. Его возможности интеграции с промышленными протоколами Modbus RTU и DCON делают его совместимым с широким спектром существующих систем автоматизации, обеспечивая гибкость и расширяемость решений. Устройство устанавливается на DIN-рейку, что упрощает монтаж и интеграцию в существующие системы управления.
В целом, ZT-2055 CR представляет собой надёжное и гибкое решение для беспроводного ввода-вывода в промышленных приложениях, обеспечивая высокую степень защиты, гибкость настройки и совместимость с различными системами автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 96 x 33 x 110 |
| Индикаторы ввода/вывода | 8 индикаторов дискретного ввода, 8 индикаторов дискретного вывода |
| Потребление тока | 2.5 Вт |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Защита от перенапряжения | ±70 В пост. ±3 кВ для линии питания 60 В пост. |
| Входное сопротивление | 3 кОм, 0.33 Вт |
| Количество каналов дискретного ввода | 8 |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Количество каналов дискретного вывода | 8 |
| Защита от перегрузки | 1.4 А (с защитой от короткого замыкания) |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 650 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Максимальная частота входного сигнала | 100 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 5 мс |
| Тип каналов | Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Мощность передатчика | 11 dBm |
| Антенна | Всенаправленная 5 dBi |
| Дальность передачи (LOS) | 700 м |
| Максимальное количество устройств Slave | 255 |
| Стандарт | ZigBee 2007 Pro |
