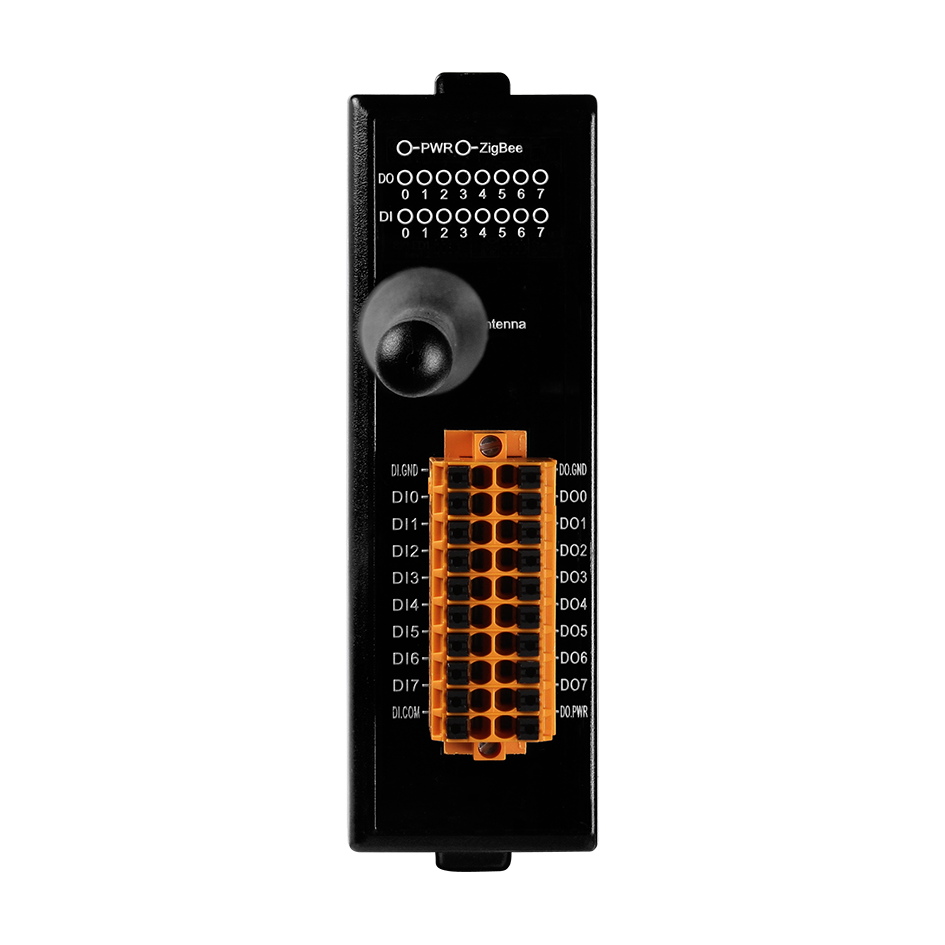

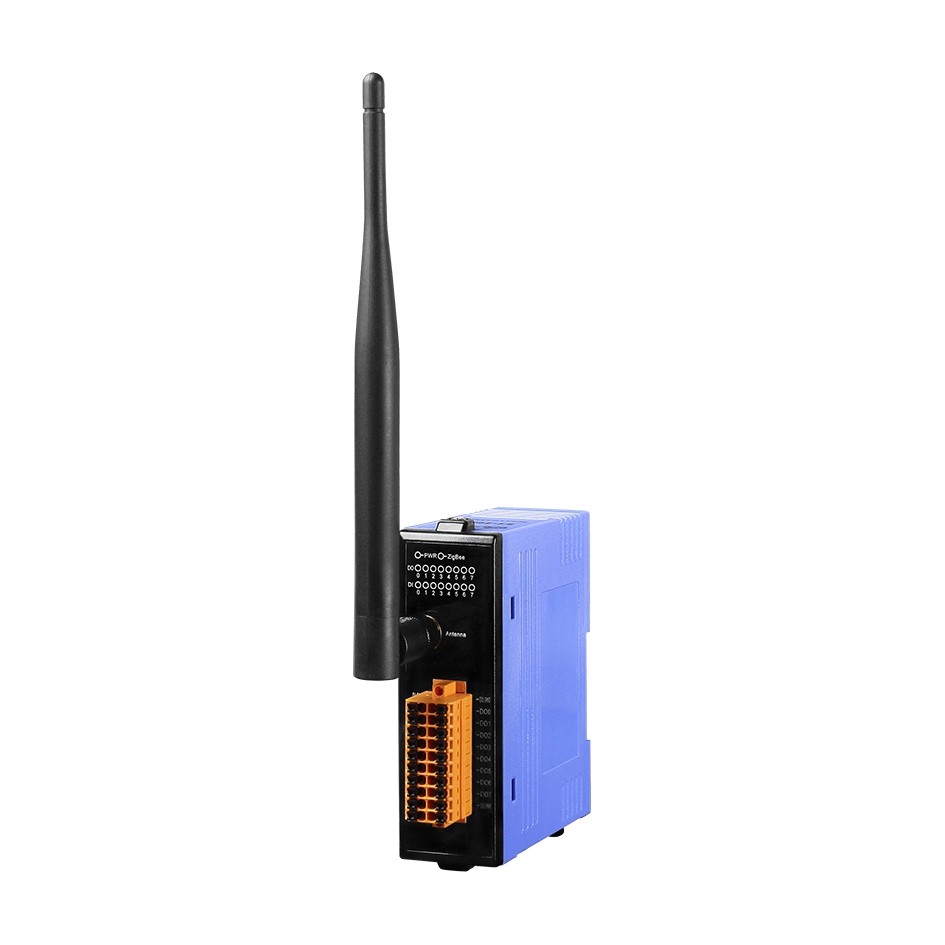

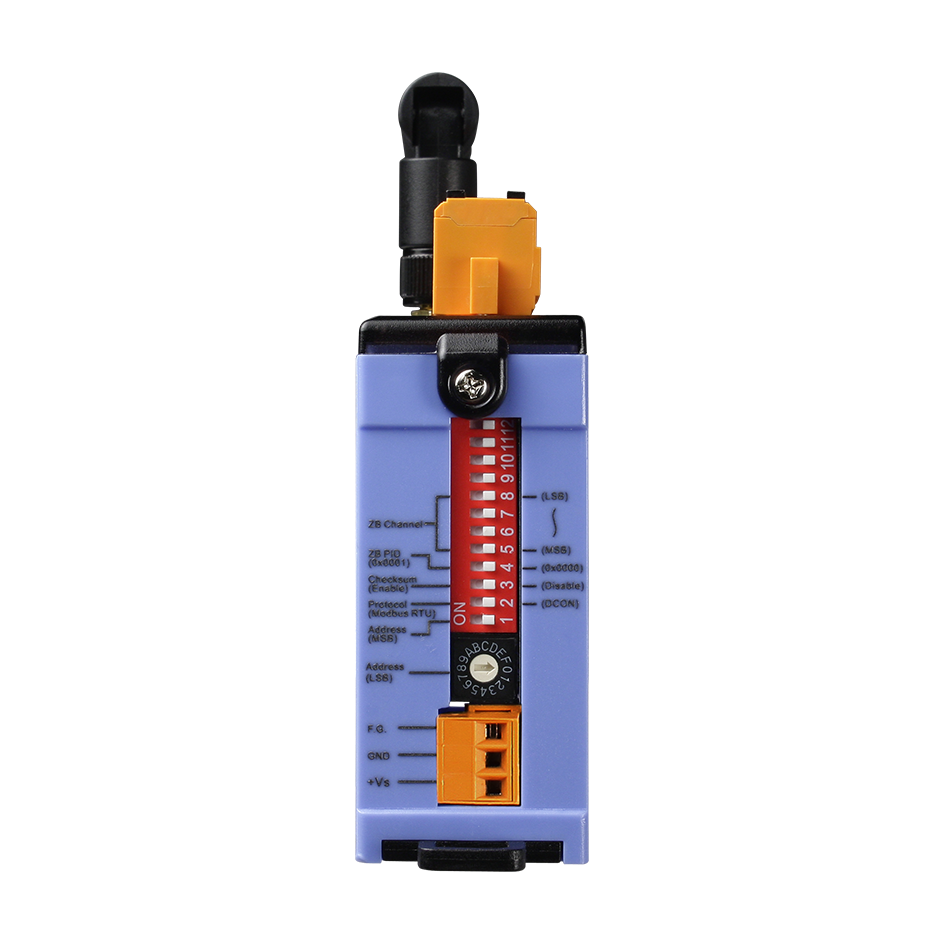

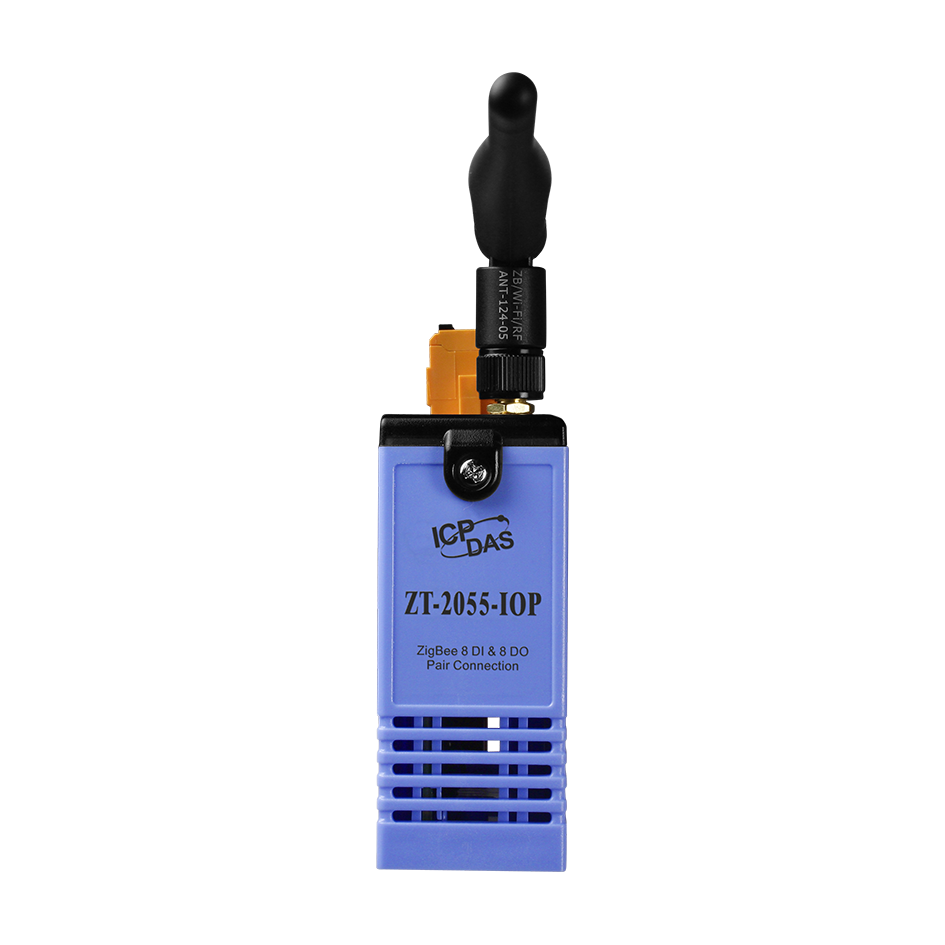

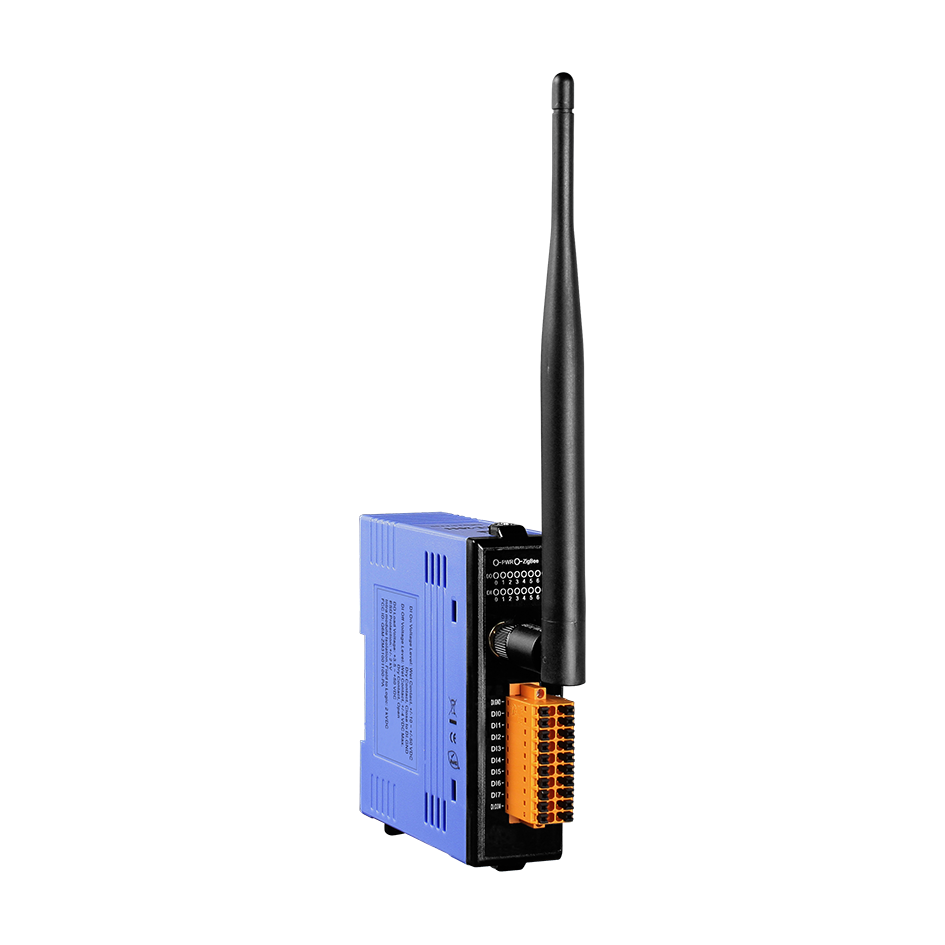

Модуль ZT-2055-IOP CR от компании ICP DAS представляет собой устройство для беспроводного ввода и вывода данных, использующее стандарт ZigBee 2007 Pro. Он оснащён 8 изолированными каналами цифрового ввода и 8 изолированными каналами цифрового вывода, что обеспечивает эффективную и надёжную передачу сигналов в промышленных системах автоматизации.
Ключевые технические особенности модуля ZT-2055-IOP CR включают:
- Беспроводная связь: частотный диапазон ISM 2,4 ГГц, соответствие стандартам IEEE 802.15.4/ZigBee, дальность передачи до 700 м (типичная) с возможностью регулировки выходной мощности передатчика.
- Цифровые входы: 8 каналов с входным сопротивлением 10 кОм, поддержка сухих (Source) и влажных (Sink/Source) контактов, защита от перенапряжения ±70 В постоянного тока.
- Цифровые выходы: 8 каналов с максимальной нагрузкой 650 мА на канал, защита от перегрузки 1,4 А (с защитой от короткого замыкания), защита от перенапряжения 60 В постоянного тока.
- Электромагнитная совместимость: защита от электростатических разрядов (ESD) ±4 кВ для каждого канала, защита от импульсных помех (EFT) ±4 кВ для линии питания, защита от перенапряжений ±3 кВ для линии питания.
- Питание: рабочее напряжение 10–30 В постоянного тока, потребление тока до 2,5 Вт.
- Условия эксплуатации: рабочая температура от –25 до +75 °C, температура хранения от –30 до +80 °C, рабочая влажность 10–90% без конденсации.
- Конструктивные особенности: пластиковый корпус, монтаж на DIN-рейку, габаритные размеры 96 x 33 x 110 мм.
Модуль ZT-2055-IOP CR предназначен для применения в системах автоматизации, где требуется беспроводной обмен данными между устройствами. Он идеально подходит для мониторинга и управления различными промышленными процессами, такими как управление освещением, сигнализацией, системами безопасности и другими приложениями, где необходимы цифровые входы и выходы. Благодаря возможности подключения до 255 устройств Slave в сети ZigBee, модуль обеспечивает гибкость и масштабируемость решений.
Среди преимуществ ZT-2055-IOP CR можно отметить:
- Гибкость конфигурации: возможность настройки количества парных каналов ввода и вывода, что позволяет адаптировать систему под конкретные требования.
- Надёжность: защита от перенапряжений, электростатических разрядов и импульсных помех обеспечивает стабильную работу в сложных промышленных условиях.
- Простота установки: монтаж на DIN-рейку и компактные размеры упрощают интеграцию в существующие системы.
- Совместимость: поддержка стандартов ZigBee и возможность подключения к различным устройствам и системам, использующим этот протокол.
Модуль ZT-2055-IOP CR является надёжным решением для организации беспроводного ввода и вывода данных в промышленных приложениях, обеспечивая высокую степень защиты и гибкость настройки системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 96 x 33 x 110 |
| Индикаторы ввода/вывода | 8 индикаторов дискретного ввода, 8 индикаторов дискретного вывода |
| Потребление тока | 2.5 Вт |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Защита от перенапряжения | ±70 В пост. ±3 кВ для линии питания 60 В пост. |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 8 |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Количество каналов дискретного вывода | 8 |
| Защита от перегрузки | 1.4 А (с защитой от короткого замыкания) |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Максимальная нагрузка на канал | 650 мА |
| Тип каналов дискретного вывода | Sink Тип 'открытый коллектор' |
| Тип каналов | Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Мощность передатчика | 11 dBm |
| Антенна | Всенаправленная 5 dBi |
| Дальность передачи (LOS) | 700 м |
| Максимальное количество устройств Slave | 255 |
| Стандарт | ZigBee 2007 Pro |
