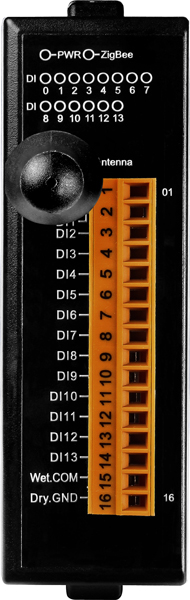

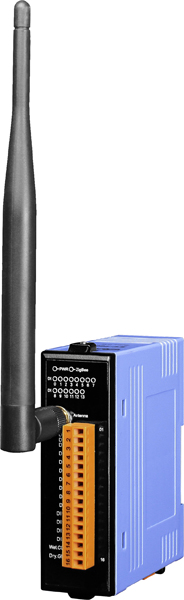

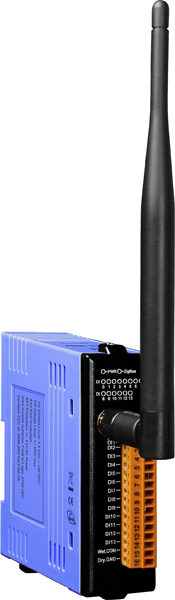

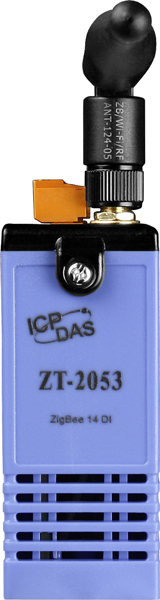

Модуль ZT-2053 CR Wireless 14-channel Isolated Digital Input Module (RoHS) (Long Range) от компании ICP DAS предназначен для беспроводного сбора и изоляции цифровых входных сигналов в промышленных системах автоматизации. Этот модуль обеспечивает надежную и эффективную интеграцию с различными устройствами и системами, требующими мониторинга цифровых сигналов.
**Ключевые технические особенности:**
- Беспроводная связь стандарта ZigBee 2007 Pro: Модуль работает в диапазоне частот ISM 2,4 ГГц, обеспечивая дальность передачи до 700 метров при прямой видимости. Это позволяет гибко размещать устройства без необходимости прокладки проводов.
- 14 изолированных цифровых входных каналов: Каждый канал поддерживает как сухие, так и влажные контакты, что расширяет возможности подключения различных типов датчиков и устройств. Входное сопротивление составляет 3 кОм при мощности 0,33 Вт.
- Поддержка 16-битных счетчиков: Каждый входной канал может функционировать как 16-битный счетчик, что позволяет точно отслеживать количество импульсов или событий. Максимальная частота входного сигнала достигает 100 Гц, а минимальная ширина импульса — 5 мс.
- Защита от перенапряжений и электростатических разрядов: Модуль оснащен защитой от перенапряжений до ±3 кВ для линии питания, защитой от EFT (IEC 61000-4-4) до ±4 кВ для линии питания и защитой от ESD (IEC 61000-4-2) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, что обеспечивает надежную работу в промышленных условиях.
- Питание и монтаж: Рабочее напряжение модуля составляет от 10 до 30 В постоянного тока, а потребляемая мощность — 0,73 Вт. Устройство предназначено для монтажа на DIN-рейку, что упрощает его установку в распределительные щиты и шкафы управления.
**Области применения и целевая аудитория:**
Модуль ZT-2053 CR идеально подходит для использования в системах автоматизации зданий, промышленных предприятиях, машиностроении, а также для удаленного обслуживания и диагностики оборудования. Он обеспечивает надежный сбор и передачу цифровых сигналов, что критично для мониторинга состояния различных устройств и процессов в реальном времени.
**Преимущества и совместимость:**
- Гибкость подключения: Возможность работы с различными типами контактов (сухими и влажными) делает модуль универсальным для широкого спектра приложений.

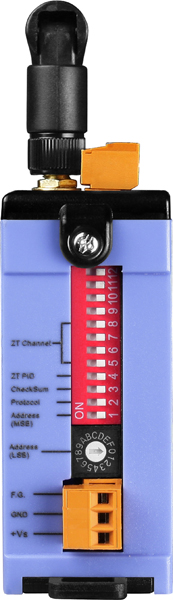

- Простота настройки: Внешние DIP-переключатели и программное обеспечение с графическим интерфейсом для Windows позволяют легко конфигурировать адресацию, протоколы и другие параметры модуля.
- Интеграция с другими устройствами: Модуль совместим с другими устройствами ICP DAS, такими как ZT-2043 (14-канальный изолированный цифровой выходной модуль), что позволяет создавать комплексные системы сбора и управления данными.
- Надежность в эксплуатации: Высокий уровень защиты от внешних воздействий и широкий диапазон рабочих температур (от -25 до +75 °C) обеспечивают стабильную работу модуля в различных промышленных условиях.
Модуль ZT-2053 CR от ICP DAS представляет собой надежное и эффективное решение для беспроводного сбора и изоляции цифровых входных сигналов, обеспечивая высокую гибкость и совместимость в промышленных системах автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 87 x 33 x 110 |
| Индикаторы ввода/вывода | 14 индикаторов дискретных вводов |
| Потребление тока | 0.73 Вт |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Входное сопротивление | 3 кОм, 0.33 Вт |
| Количество каналов дискретного ввода | 14 |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +1 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +3.5 ~ +30 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Максимальная частота входного сигнала | 100 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 5 мс |
| Тип каналов | Дискретный ввод |
| Тип устройства | Модуль дискретного ввода |
| Мощность передатчика | 11 dBm |
| Антенна | Всенаправленная 5 dBi |
| Дальность передачи (LOS) | 700 м |
| Максимальное количество устройств Slave | 255 |
| Стандарт | ZigBee 2007 Pro |
