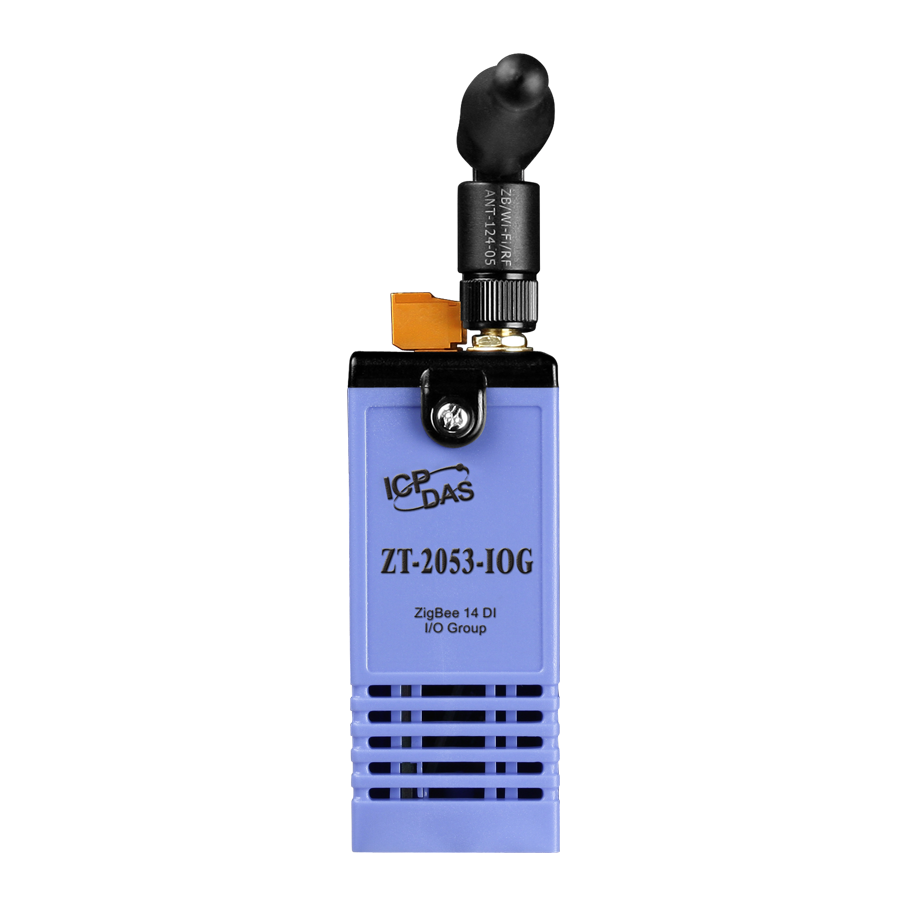

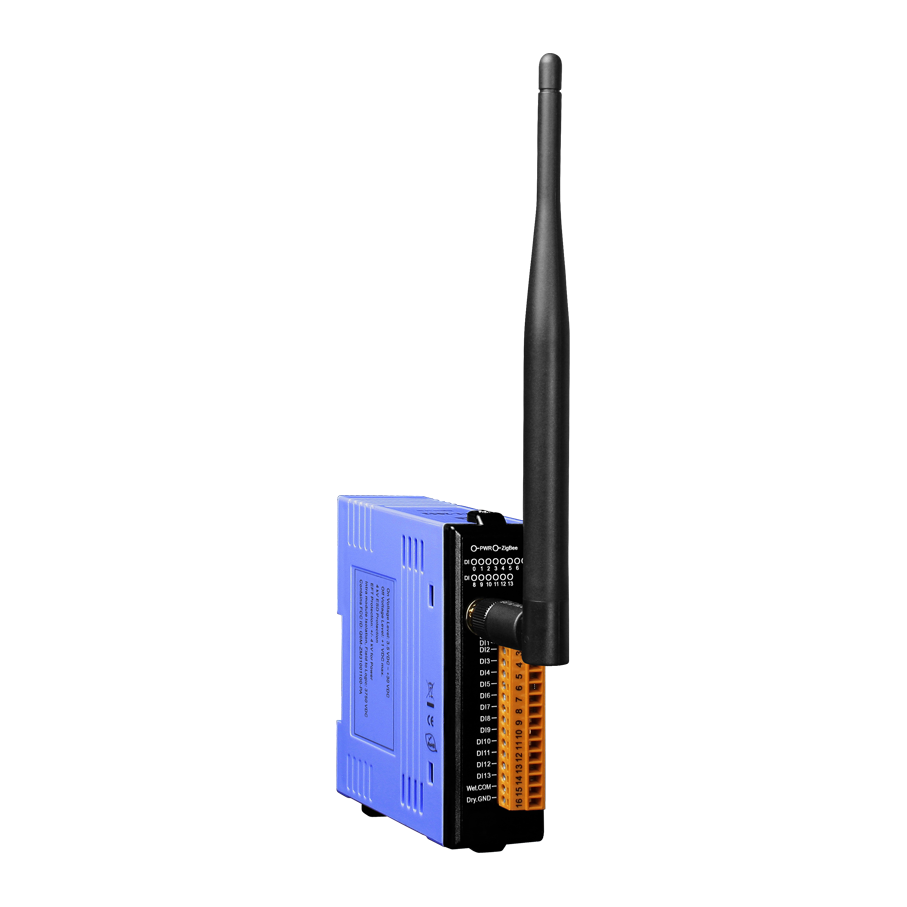

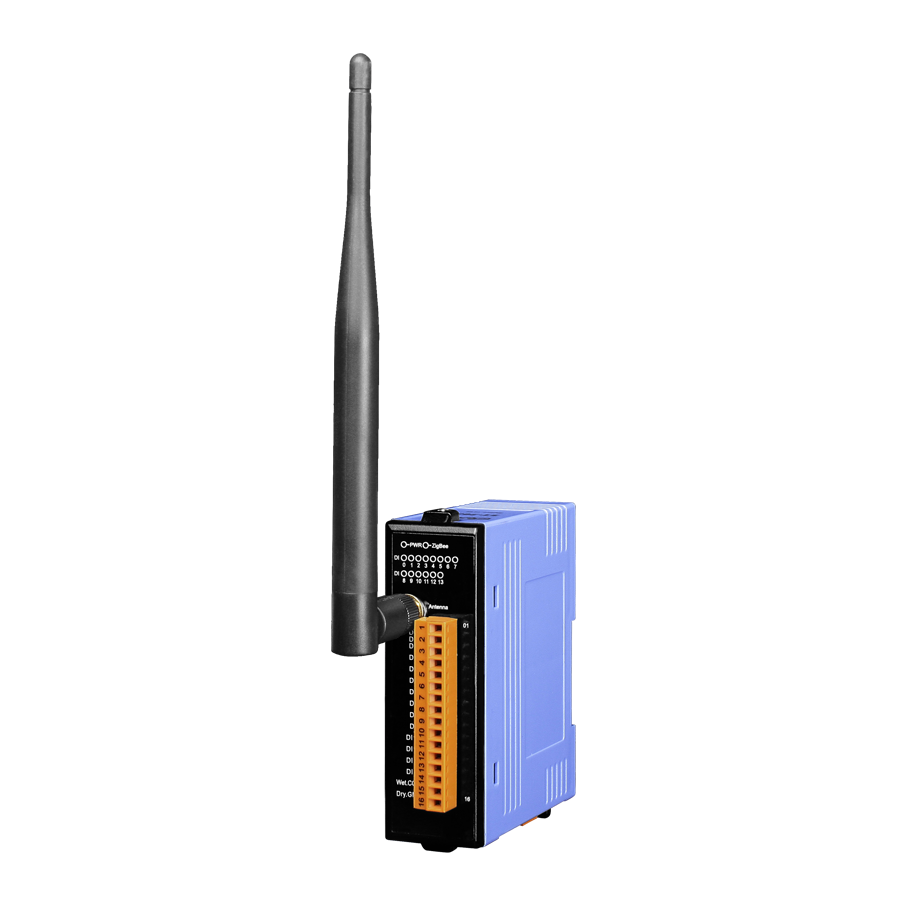

Модуль ввода-вывода ZT-2053-IOG CR от ICP DAS представляет собой устройство с 14 изолированными цифровыми входами, предназначенное для беспроводной передачи данных по протоколу ZigBee. Этот модуль функционирует как координатор ZigBee, обеспечивая эффективную связь и управление в промышленных автоматизированных системах.
Ключевые технические особенности ZT-2053-IOG CR включают:
- Частотный диапазон: ISM 2,4 ГГц, соответствующий стандартам IEEE 802.15.4/ZigBee.
- Дальность передачи: до 700 метров в условиях прямой видимости, с возможностью регулировки выходной мощности передатчика.

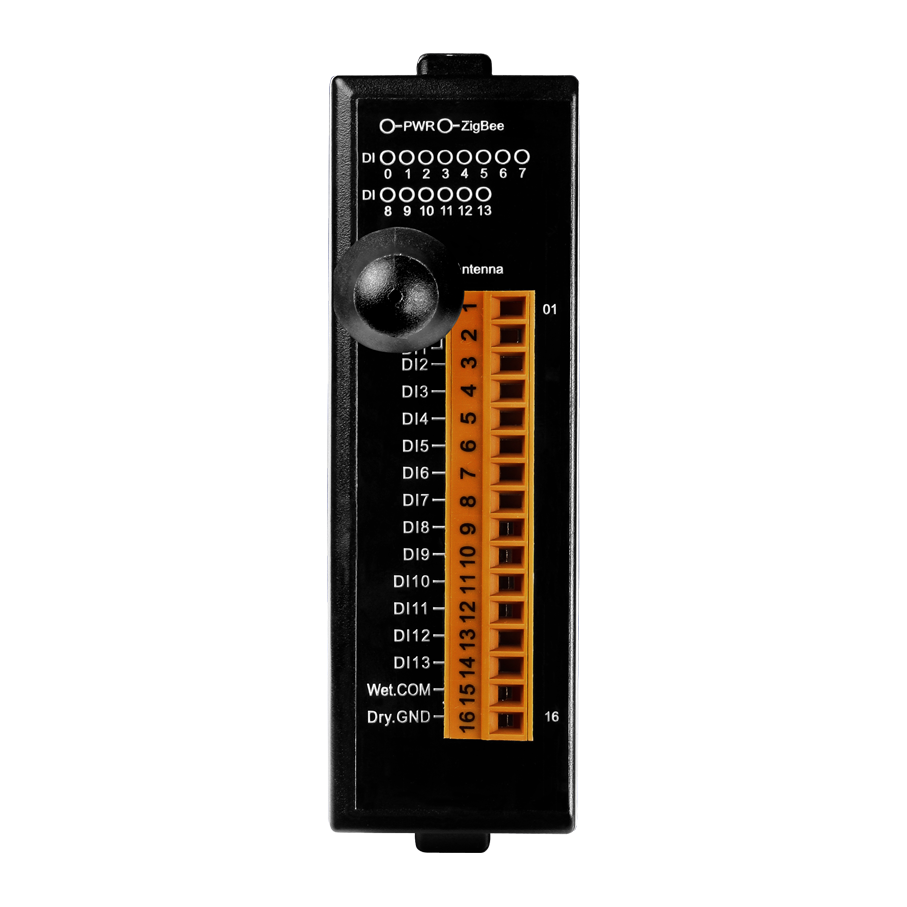

- Конфигурация входов: 14 каналов цифрового ввода, поддерживающих как сухие, так и влажные контакты. Напряжение включения для сухого контакта — замкнут на GND, для влажного — от +3,5 В до +30 В.
- Сопротивление входа: 3 кОм при мощности 0,33 Вт.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, с максимальным потреблением 0,72 Вт.
- Защита: защита от перенапряжения ±3 кВ для линии питания, защита от электростатического разряда (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых переходных процессов (EFT) ±4 кВ для линии питания.
- Температурный диапазон: рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C, влажность от 10% до 90% без конденсации.
- Монтаж: установка на DIN-рейку для удобства интеграции в существующие системы.
ZT-2053-IOG CR предназначен для применения в различных областях промышленной автоматизации, включая системы управления зданиями, автоматизацию производственных процессов, удаленное обслуживание и диагностику, а также в тестовом оборудовании. Его способность работать в качестве координатора ZigBee позволяет эффективно управлять сетью устройств, обеспечивая надежную и безопасную передачу данных.
Преимущества ZT-2053-IOG CR включают:
- Гибкость конфигурации: возможность настройки модуля как координатора или роутера ZigBee с помощью внешних переключателей.
- Безопасность передачи данных: поддержка шифрования AES-128 для защиты беспроводной связи.
- Устойчивость к внешним воздействиям: защита от перенапряжений, электростатических разрядов и быстрых переходных процессов, что повышает надежность работы в промышленных условиях.

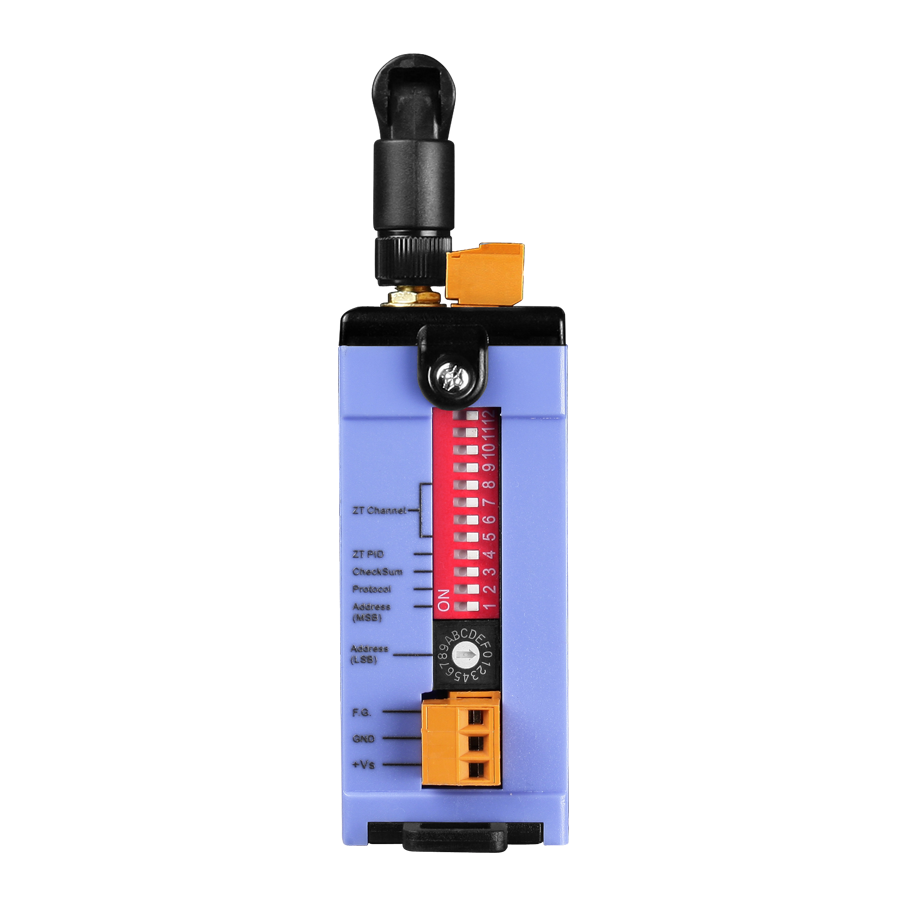

- Простота установки: монтаж на DIN-рейку и интуитивно понятная настройка с помощью DIP и поворотных переключателей.
Совместимость ZT-2053-IOG CR с другими устройствами ICP DAS, такими как модули ZT-2043 (14-канальный цифровой выход), позволяет создавать расширенные системы ввода-вывода с функцией pair-connection, обеспечивая синхронизацию состояний цифровых входов и выходов без необходимости использования внешнего контроллера. Это упрощает архитектуру системы и повышает ее надежность.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 87 x 33 x 110 |
| Индикаторы ввода/вывода | 14 индикаторов дискретного ввода |
| Потребление тока | 0.72 Вт |
| Рабочее расстояние для сухого контакта | 500 м макс. |
| Входное сопротивление | 3 кОм, 0.33 Вт |
| Количество каналов дискретного ввода | 14 |
| Напряжение в закрытом состоянии | Влажный контакт: +1 В пост. макс. Сухой контакт: Открытый |
| Тип подключения каналов дискретного ввода | Сухой контакт: Sink Влажный контакт: Sink/Source |
| Напряжение в открытом состоянии | Сухой контакт: Замкнут на GND Влажный контакт: +3.5 ~ +30 В |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип каналов | Дискретный вывод |
| Тип устройства | Модуль дискретного вывода |
| Мощность передатчика | 11 dBm |
| Антенна | Всенаправленная 5 dBi |
| Дальность передачи (LOS) | 700 м |
| Максимальное количество устройств Slave | 255 |
| Стандарт | ZigBee 2007 Pro |
