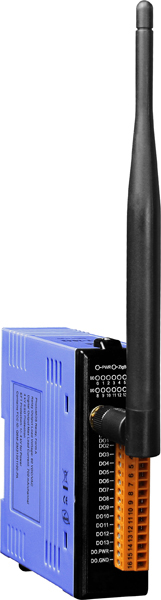

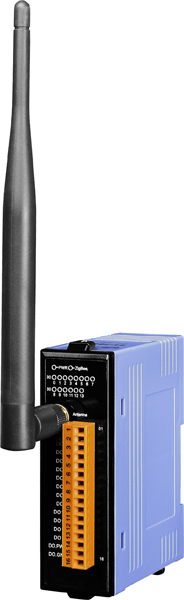

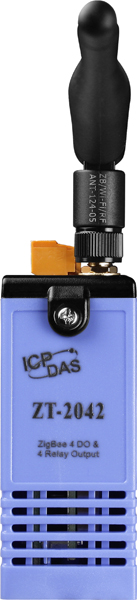

ZT-2042 CR Wireless 4-channel PhotoMOS Relay Output and 4-channel Open Collector Output Module (RoHS

Модуль ZT-2042 CR от компании ICP DAS представляет собой беспроводное устройство с четырьмя каналами релейного вывода PhotoMOS и четырьмя каналами дискретного вывода с открытым коллектором. Работая в диапазоне частот ISM 2,4 ГГц, он полностью соответствует спецификациям ZigBee, обеспечивая надежную и эффективную передачу данных на расстоянии до 700 метров. Модуль оснащен всенаправленной антенной с коэффициентом усиления 5 dBi и поддерживает мощность передатчика 11 dBm, что гарантирует стабильную связь в различных условиях эксплуатации.

Ключевые технические особенности ZT-2042 CR включают:

• Частотный диапазон: ISM 2,4 ГГц, соответствующий стандартам IEEE 802.15.4 и ZigBee.
• Релейные выходы: 4 канала PhotoMOS с временем переключения 5 мс и временем восстановления 0,5 мс. Нагрузочная способность реле составляет 1 А при 60 В в диапазоне температур от -25 до +40°C, 0,8 А при 60 В от +40 до +60°C и 0,7 А при 60 В от +60 до +75°C.
• Дискретные выходы: 4 канала с открытым коллектором (тип Sink) и максимальной нагрузкой 700 мА на канал. Напряжение нагрузки варьируется от +5 до +50 В постоянного тока.
• Защита: Модуль оснащен защитой от перенапряжения (±3 кВ для линии питания), защитой от импульсных помех (±4 кВ для линии питания) и защитой от электростатического разряда (±4 кВ для каждого канала, ±8 кВ для случайной точки). Также предусмотрена защита от короткого замыкания и перегрузки (1,1 А).
• Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C, рабочая влажность от 10 до 90% без образования конденсата.
• Монтаж: Установка на DIN-рейку, что обеспечивает удобство монтажа в промышленных распределительных щитах.

Модуль ZT-2042 CR предназначен для применения в системах автоматизации зданий, промышленной автоматизации, автоматизации машин, а также для удаленного обслуживания и диагностики. Он идеально подходит для задач, требующих надежного и быстрого управления различными устройствами через беспроводную сеть.

Среди преимуществ ZT-2042 CR можно отметить:

• Гибкость настройки: Возможность программной настройки значений при подаче питания и безопасных значений, что позволяет адаптировать модуль под конкретные требования системы.
• Защищенность: Высокий уровень защиты от внешних воздействий, включая перенапряжения, импульсные помехи и электростатические разряды, что обеспечивает надежную работу в сложных промышленных условиях.
• Совместимость: Модуль поддерживает протокол Modbus RTU, что обеспечивает легкую интеграцию с другими устройствами и системами, использующими этот стандарт.

ZT-2042 CR является надежным и эффективным решением для беспроводного управления и мониторинга в промышленных приложениях, обеспечивая высокую степень защиты и гибкость настройки для удовлетворения разнообразных потребностей автоматизации.

Основные характеристики:
