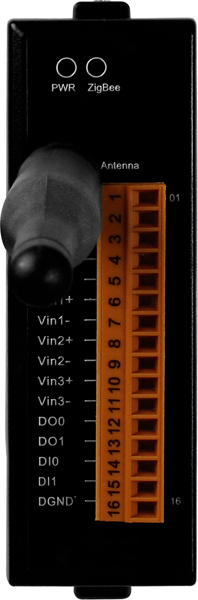

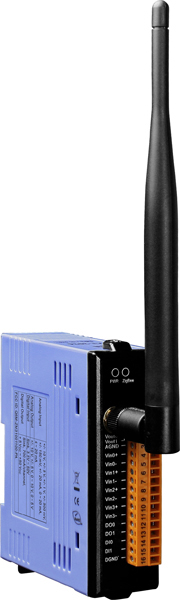

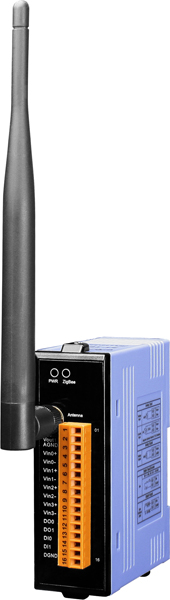

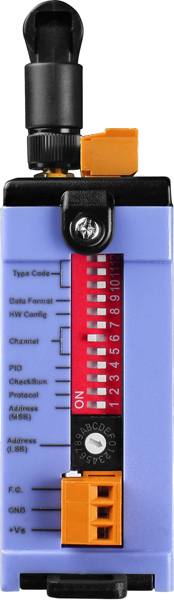

Модуль ZT-2026 CR от компании ICP DAS представляет собой беспроводное устройство ввода-вывода, использующее технологию ZigBee для передачи данных. Он оснащён четырьмя аналоговыми входами, двумя аналоговыми выходами, двумя дискретными входами и двумя дискретными выходами, что делает его универсальным решением для различных промышленных приложений.
Ключевые технические особенности ZT-2026 CR включают:
- Аналоговые входы: 4 канала с диапазоном входных сигналов по напряжению: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В. Частота дискретизации составляет 10 Гц, а точность АЦП — ±0,1% с разрешением 16 бит.
- Аналоговые выходы: 2 канала с диапазоном выходных сигналов по напряжению: ±10 В, 0–10 В, 0–5 В. Точность ЦАП — ±0,1% с разрешением 12 бит.
- Дискретные входы: 2 канала типа Sink с входным сопротивлением 10 кОм. Уровни логических сигналов: логический 0 — до +1 В, логический 1 — от +3,5 В до +50 В.
- Дискретные выходы: 2 канала с открытым коллектором, максимальный выходной ток — 700 мА, поддерживают напряжение от 5 В до 50 В.
- Беспроводная связь: Стандарт ZigBee, частотный диапазон 2,4 ГГц (2,405–2,48 ГГц), максимальная мощность передатчика 11 дБм (12,59 мВт), дальность передачи до 700 м.
- Питание: Рабочее напряжение 10–30 В постоянного тока, потребление тока — 2,1 Вт.
- Условия эксплуатации: Рабочая температура от –25 °C до +75 °C, температура хранения от –30 °C до +80 °C, рабочая влажность 10–90% без конденсации.
- Защита: Защита от перенапряжения, защита от электростатических разрядов (ESD) по IEC 61000-4-2, защита от электрических помех (EFT) по IEC 61000-4-4.
- Конструктивные особенности: Габаритные размеры 87 x 33 x 110 мм, монтаж на DIN-рейку, корпус из пластика.
ZT-2026 CR предназначён для использования в системах автоматизации, где требуется беспроводной сбор и передача данных с различных датчиков и исполнительных механизмов. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и контроля, а также в решения для удалённого управления оборудованием. Благодаря гибкой настройке каналов и диапазонов сигналов, модуль подходит для широкого спектра приложений, включая мониторинг температуры, давления, уровня и других параметров.
Среди преимуществ ZT-2026 CR можно отметить:
- Гибкость в настройке входных и выходных сигналов, что позволяет адаптировать устройство под конкретные задачи.
- Беспроводная связь на основе стандарта ZigBee обеспечивает простоту установки и расширяемость системы.
- Компактные размеры и монтаж на DIN-рейку упрощают интеграцию в существующие шкафы управления и распределительные щиты.
- Высокий уровень защиты от перенапряжений и электромагнитных помех повышает надёжность работы в промышленных условиях.
ZT-2026 CR совместим с другими устройствами ICP DAS, поддерживающими протоколы DCON и Modbus RTU, что облегчает интеграцию в существующие системы автоматизации. Для расширения диапазона беспроводной связи и увеличения количества подключаемых устройств рекомендуется использовать повторители ZigBee, такие как ZT-2510 CR, ZT-2550 CR или ZT-2570 CR, которые обеспечивают расширение сети и повышение надёжности передачи данных.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 87 x 33 x 110 |
| Потребление тока | 2.1 Вт |
| Частота дискретизации | 10 Гц |
| Тип каналов дискретного ввода | Sink |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 2 |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +50 В |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Защита от перенапряжения | Есть |
| Защита EFT (IEC 61000-4-4) | Есть |
| Защита ESD (IEC 61000-4-2) | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Диапазон входных сигналов по току | -20 ~ +20 мА ±20 мА |
| Точность АЦП | ±0.1% |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Количество каналов АЦП | 4 |
| Нагрузочная способность выхода по напряжению | 20 мА |
| Количество каналов ЦАП | 2 |
| Установка безопасного значения | Есть |
| Установка значения при подаче питания | Есть |
| Точность ЦАП | ±0.1% |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Разрешение ЦАП | 12 бит |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 2 |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 10 мс |
| Тип каналов | Аналоговый ввод Аналоговый вывод Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода Модуль аналогового вывода |
| Мощность передатчика | 11 dBm |
| Антенна | Всенаправленная 5 dBi |
| Дальность передачи (LOS) | 700 м |
| Максимальное количество устройств Slave | 255 |
| Стандарт | ZigBee 2007 Pro |
