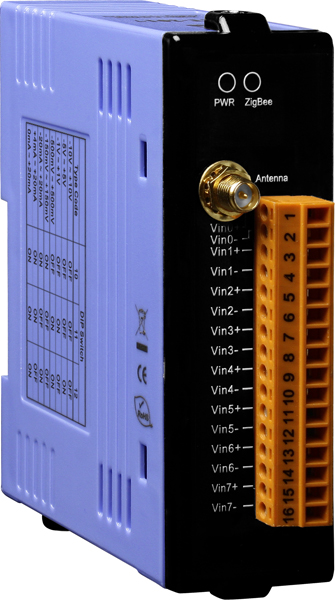

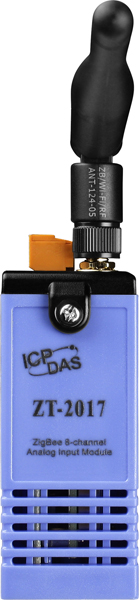

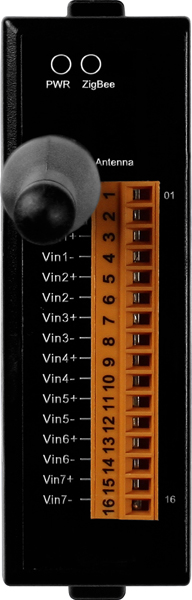

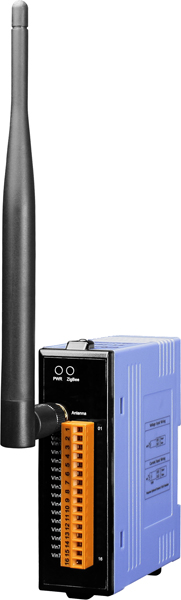

ZT-2017 CR Wireless 8-channle Analog Input Module with High Voltage Protection (RoHS)(Long Range)

Модуль ZT-2017 CR от компании ICP DAS представляет собой беспроводное устройство с 8 дифференциальными аналоговыми входами, предназначенное для интеграции в системы автоматизации и мониторинга. Работая в диапазоне частот ISM 2,4 ГГц, он обеспечивает надежную передачу данных на расстоянии до 700 метров в условиях прямой видимости.

Каждый из 8 каналов модуля ZT-2017 CR может быть индивидуально настроен на один из следующих диапазонов входных сигналов по напряжению: ±150 мВ, ±500 мВ, ±1 В, ±5 В или ±10 В. Это позволяет точно адаптировать устройство под специфические требования различных приложений. Важно отметить, что для работы с токовыми сигналами требуется использование внешнего резистора 125 Ом. Модуль оснащен 16-битным АЦП с точностью ±0,1%, что обеспечивает высокую точность преобразования аналоговых сигналов в цифровую форму. Частота дискретизации составляет 10 Гц, что подходит для большинства промышленных приложений, где требуется регулярный мониторинг аналоговых сигналов.

Для защиты от внешних воздействий ZT-2017 CR оснащен защитой от перенапряжения до 240 В переменного тока, а также защитой от электростатических разрядов (ESD) и быстрых переходных процессов (EFT), соответствующими стандартам IEC 61000-4-2 и IEC 61000-4-4 соответственно. Эти меры обеспечивают надежную работу устройства в промышленных условиях, где возможны электромагнитные помехи и скачки напряжения.

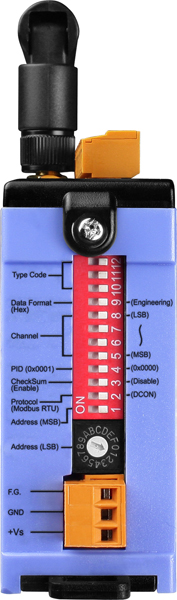

Модуль поддерживает протоколы DCON и Modbus RTU, что обеспечивает его совместимость с широким спектром промышленного оборудования и систем управления. Для удобства настройки и мониторинга предусмотрено программное обеспечение с графическим интерфейсом, совместимое с операционными системами Windows. Конфигурация устройства осуществляется с помощью комбинации поворотных и DIP-переключателей, что упрощает процесс установки и настройки.

ZT-2017 CR предназначен для монтажа на DIN-рейку, что облегчает его интеграцию в существующие распределительные щиты и шкафы управления. Рабочий диапазон температур устройства составляет от -25 до +75 °C, а допустимая влажность — от 10% до 90% без образования конденсата, что делает его подходящим для эксплуатации в различных климатических условиях. Питание модуля осуществляется от источника постоянного тока с напряжением от 10 до 30 В, а потребление энергии не превышает 1,4 Вт, что способствует энергоэффективности системы.

Модуль ZT-2017 CR находит применение в различных областях промышленности, включая автоматизацию зданий, автоматизацию производственных процессов, машиностроение, дистанционное обслуживание, диагностику и испытательное оборудование. Его возможности по беспроводной передаче данных и гибкость настройки делают его ценным компонентом для построения эффективных и надежных систем мониторинга и управления в промышленном секторе.

Основные характеристики:
