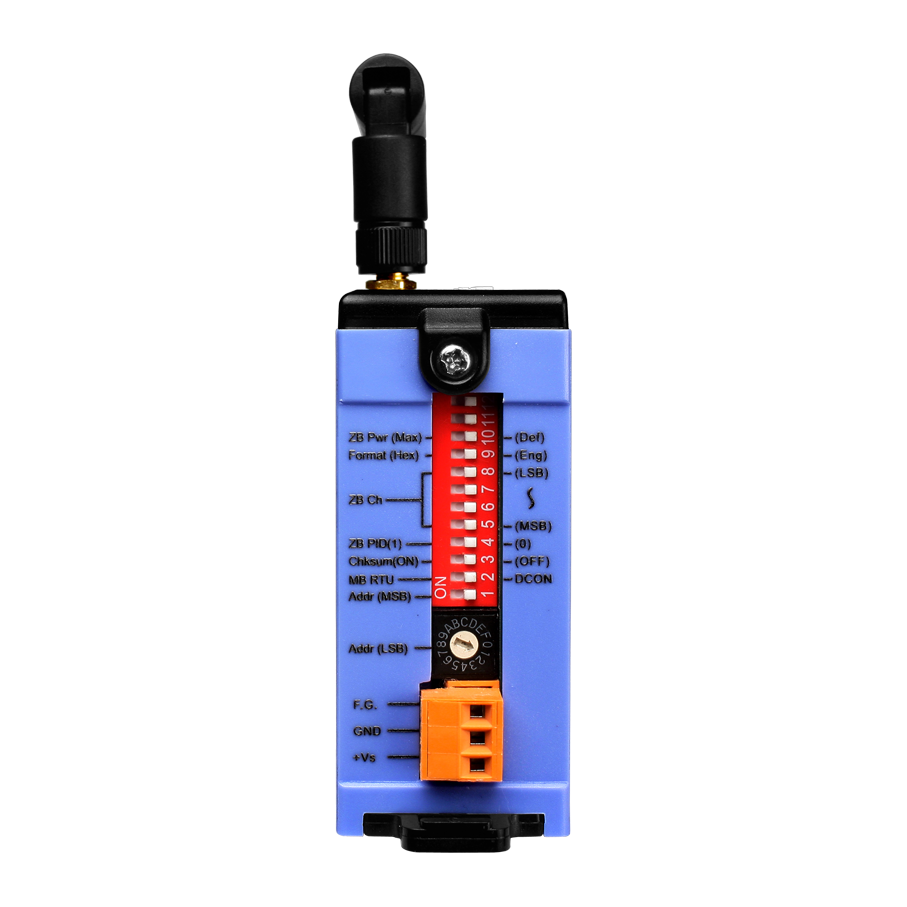

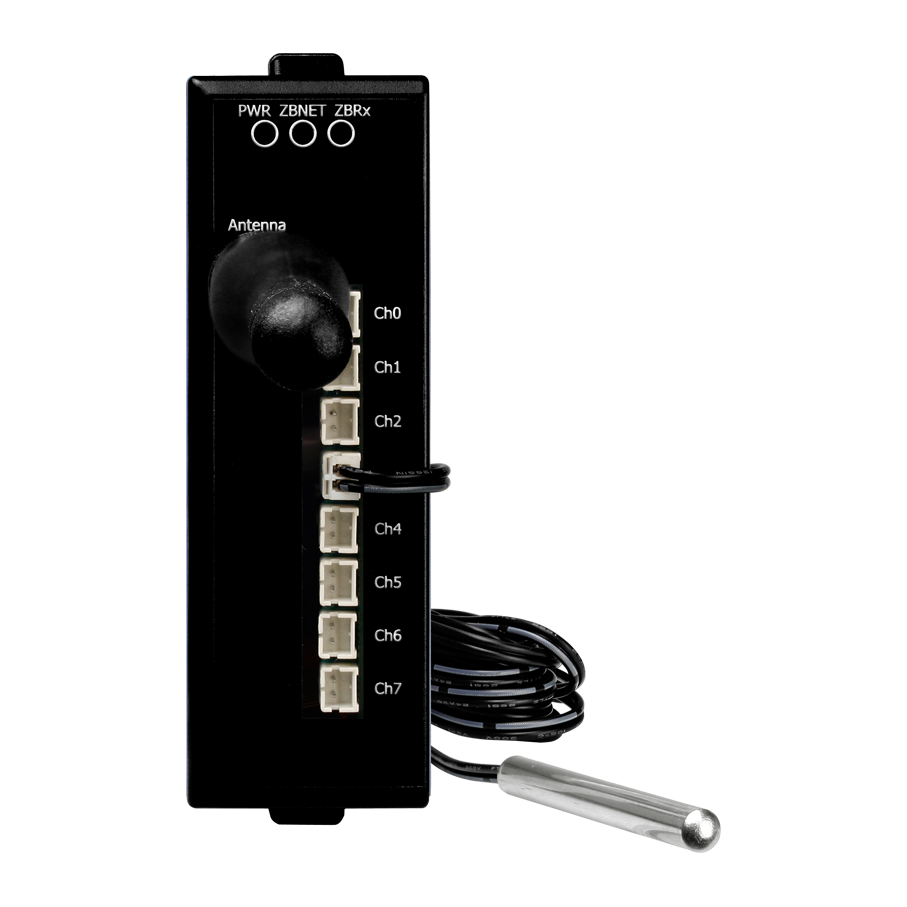

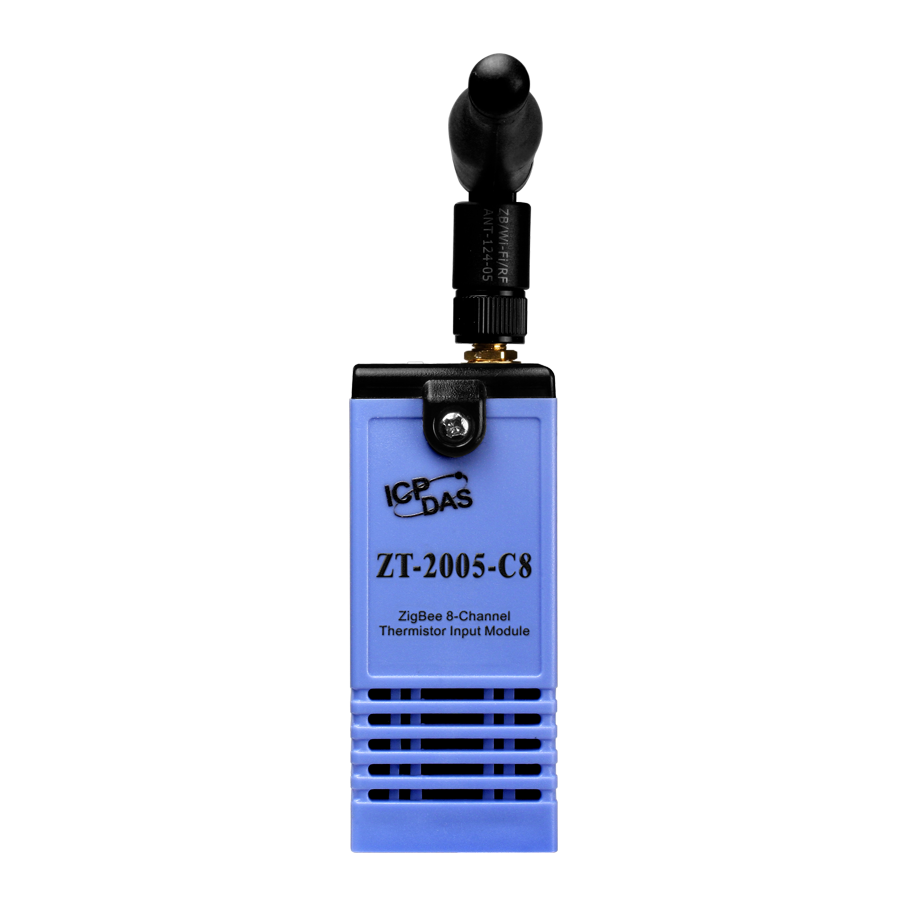

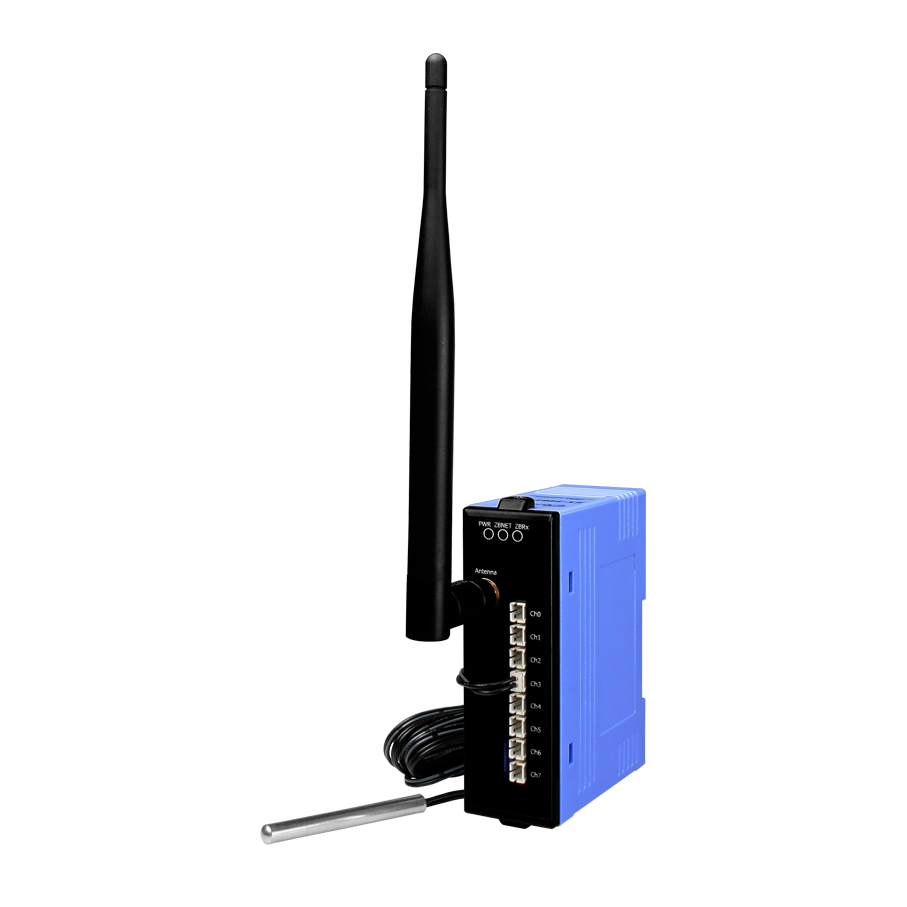

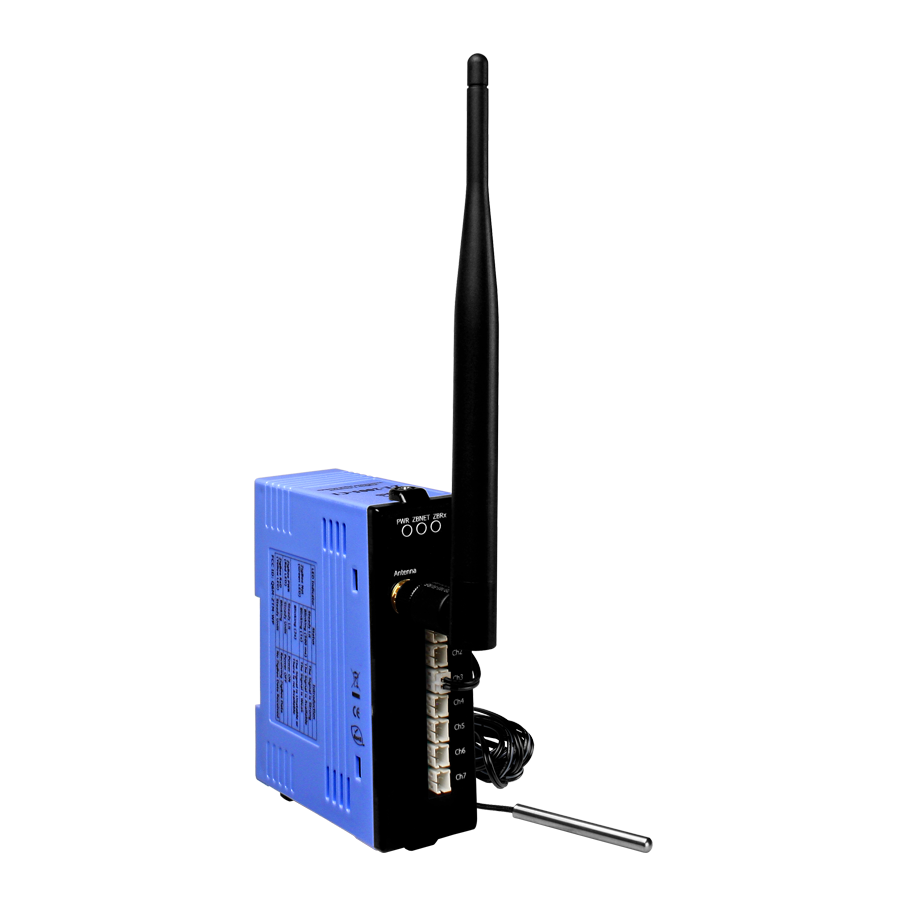

Модуль ввода-вывода ZT-2005-C8 CR Wireless 8-канальный термисторный входной модуль (RoHS) от компании ICP DAS предназначен для беспроводного сбора и передачи данных с термисторных датчиков в промышленных системах автоматизации. Устройство обеспечивает надежную и эффективную интеграцию с различными системами управления и мониторинга.
**Ключевые технические особенности:**
- Беспроводная связь: поддержка стандарта ZigBee 2007 Pro обеспечивает стабильную передачу данных на расстоянии до 700 метров (в прямой видимости).
- Аналоговые входы: 8 каналов для подключения 2-проводных термисторных датчиков типа CA-021 с диапазоном измеряемых температур от -40°C до +105°C.
- АЦП: 12-битный аналогово-цифровой преобразователь с точностью ±1°C и частотой дискретизации 10 Гц.
- Электропитание: рабочее напряжение 10–30 В постоянного тока и потребляемая мощность 1 Вт.
- Защита: защита от перенапряжения ±3 кВ для линии питания, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых переходных процессов (EFT) ±4 кВ для линии питания.
- Интерфейсы: поддержка протоколов DCON и Modbus RTU для интеграции с различными системами управления.
- Монтаж: установка на DIN-рейку, что обеспечивает удобство монтажа в распределительных щитах и шкафах управления.
- Условия эксплуатации: рабочая температура от -25°C до +75°C, температура хранения от -30°C до +80°C, рабочая влажность 10–90% без конденсации.
- Габариты: компактные размеры 87 x 33 x 110 мм и пластиковый корпус, соответствующий стандарту UL 94V-0.
**Области применения и целевая аудитория:**
Модуль ZT-2005-C8 CR идеально подходит для промышленных предприятий, требующих беспроводного мониторинга температуры в различных процессах, таких как химическая, нефтехимическая, пищевая промышленность, а также в системах HVAC (отопление, вентиляция и кондиционирование воздуха). Он обеспечивает надежный сбор данных с термисторных датчиков, что критично для поддержания оптимальных условий в технологических процессах.
**Преимущества и совместимость:**
- Беспроводная передача данных: отсутствие необходимости в прокладке проводов снижает затраты на установку и упрощает обслуживание системы.
- Высокая точность измерений: 12-битный АЦП с точностью ±1°C обеспечивает достоверные данные для анализа и принятия решений.
- Широкий диапазон рабочих температур: возможность эксплуатации в условиях от -25°C до +75°C делает модуль универсальным для различных промышленных сред.
- Совместимость с протоколами DCON и Modbus RTU: легкая интеграция с существующими системами управления и SCADA.
- Защищенность: наличие защиты от перенапряжений, электростатических разрядов и быстрых переходных процессов повышает надежность работы устройства в сложных условиях.
Модуль ZT-2005-C8 CR от ICP DAS представляет собой эффективное решение для беспроводного сбора и передачи данных с термисторных датчиков, обеспечивая высокую точность измерений, надежность и простоту интеграции в промышленные системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 87 x 33 x 110 |
| Потребление тока | 1 Вт |
| Частота дискретизации | 10 Гц |
| Тип подключаемых датчиков | Термистор (только CA-021) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Защита от перенапряжения | ±3 кВ для линии питания 120 В пост./110 В перем. |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип каналов аналогового ввода | 2-проводные |
| Подавление синфазных помех (Общий режим) | 150 дБ |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Точность АЦП | ±1°C |
| Разрешение АЦП | 12 бит |
| Количество каналов АЦП | 8 |
| Тип каналов | Аналоговый ввод |
| Тип устройства | Модуль аналогового ввода |
| Мощность передатчика | 11 dBm |
| Антенна | Всенаправленная 5 dBi |
| Дальность передачи (LOS) | 700 м |
| Максимальное количество устройств Slave | 255 |
| Стандарт | ZigBee 2007 Pro |
| Поддерживаемые протоколы | DCON, Modbus RTU |
| Наименование | CA-021 |
| Тело датчика | 6x60 мм, нержавеющая сталь (SUS304) |
| Провод | 4.94 м, UL2651 #24AWG*2C (TS) |
| Разъем | 2-контактный, промежуток 2 мм |
| Сопротивление | R25 = 10 кОм ±1% |
| Постоянная B | R25/85=3 435 000 ±1% |
| Фактор рассеивания | ≧3 мВ/°C |
| Термическая постоянная времени | ≦15 с |
| Диапазон измеряемой температуры | -40 ~ 105 °C |
