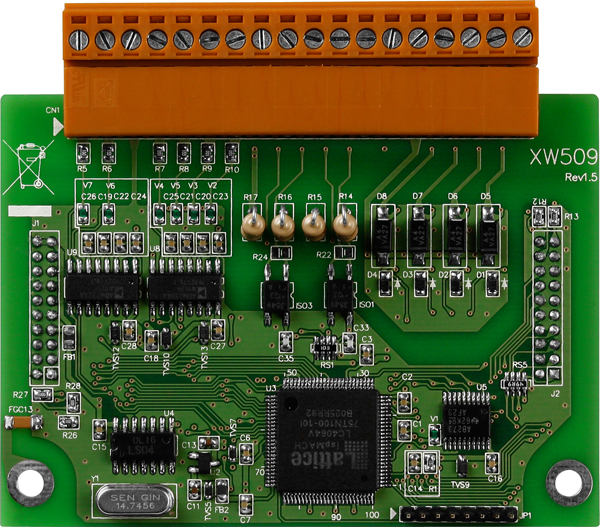

Плата расширения XW509 CR 2-port Non-Isolated RS-232 with 4-ch Isolated Digital Input and 4-ch Isola

Плата расширения XW509 CR от компании ICP DAS предназначена для интеграции с промышленными контроллерами серии I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM, обеспечивая дополнительные возможности ввода-вывода для расширения функциональности системы автоматизации.

Ключевые технические особенности XW509 CR включают:

• Два порта RS-232 с максимальной скоростью передачи данных 115200 бит/с, поддерживающие различные конфигурации стоповых битов (1, 1.5, 2) и бит данных (5, 6, 7, 8), а также различные варианты четности (нет, чет, нечет, 0, 1).
• Четыре канала дискретного ввода с входным сопротивлением 10 кОм и защитой от перенапряжения до 60 В постоянного тока. Каналы поддерживают типы входов "влажный контакт" (Sink, Source) с логическими уровнями: логический 0 — до +4 В постоянного тока, логический 1 — от +10 до +50 В постоянного тока. Изоляция каналов составляет 3750 В постоянного тока.
• Четыре канала дискретного вывода с открытым коллектором (Sink), максимальной нагрузкой на канал 200 мА и напряжением нагрузки от +10 до +40 В постоянного тока. Защита от перегрузки достигает 1.4 А.
• Буфер данных FIFO размером 16 байт для эффективной обработки данных.
• Низкое потребление энергии — 0.4 Вт, что способствует экономии энергии в промышленных приложениях.
• Широкий диапазон рабочих температур от -25 до +75°C и рабочая влажность от 10% до 95% без образования конденсата, обеспечивая надежную работу в различных климатических условиях.
• Компактные габариты 66 x 82 x 17 мм, позволяющие экономить пространство при монтаже.

Области применения XW509 CR включают:

• Системы автоматизации зданий, где требуется расширение количества последовательных портов для подключения различных устройств.
• Промышленные системы управления, требующие надежных и изолированных каналов ввода-вывода для взаимодействия с различными датчиками и исполнительными механизмами.
• Энергетические предприятия, где необходимо интегрировать дополнительные порты RS-232 для мониторинга и управления оборудованием.
• Системы сбора данных, требующие подключения различных устройств через последовательные порты и дискретные входы/выходы.

Преимущества XW509 CR:

• Гибкость интеграции благодаря поддержке различных типов входов и выходов, что позволяет адаптировать систему под конкретные требования.
• Надежность обеспечивается защитой от перенапряжений и перегрузок, а также изоляцией каналов, что повышает устойчивость к внешним воздействиям.
• Экономия пространства благодаря компактным размерам платы, что упрощает монтаж в ограниченных пространствах.
• Энергоэффективность с низким уровнем потребления энергии, что снижает эксплуатационные расходы.

Совместимость XW509 CR с контроллерами ICP DAS серии I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM обеспечивает seamless интеграцию и расширение функциональности существующих систем автоматизации, позволяя эффективно решать задачи по сбору и обработке данных в промышленных приложениях.
