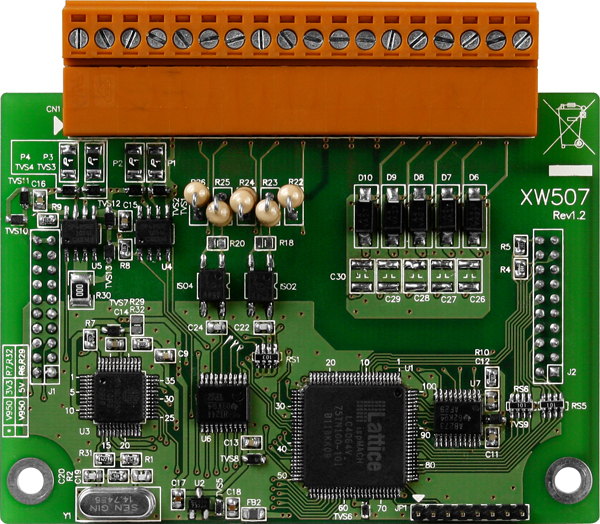

Плата расширения ICP DAS XW507 (артикул XW507) предназначена для интеграции в программируемые автоматические контроллеры (ПАК) серии LP-51xx, WP-51xx и uP-5000, обеспечивая расширение функциональности ввода-вывода. Устройство оснащено одним портом RS-422/485 и пятью каналами дискретного ввода и вывода, что делает его подходящим для применения в системах автоматизации, требующих надежной передачи данных и управления внешними устройствами.
Ключевые технические особенности платы XW507 включают:
- Порт RS-422/485: один порт с поддержкой передачи данных на скорости до 115200 бит/с, обеспечивающий надежную двустороннюю связь на расстояниях до 1200 метров.
- Дискретные входы: пять каналов с входным сопротивлением 10 кОм, поддерживающих влажный контакт (Sink, Source). Напряжение логического 0 составляет до 4 В постоянного тока, логического 1 — от 10 до 50 В постоянного тока. Изоляция каналов достигает 3750 В, что повышает устойчивость к помехам и защищает систему от перенапряжений.
- Дискретные выходы: пять каналов с открытым коллектором (Sink), способных управлять нагрузками с напряжением от 10 до 40 В постоянного тока и током до 200 мА на канал. Защита от перенапряжения до 60 В постоянного тока обеспечивает дополнительную надежность работы.
- Буфер данных FIFO: размер 128 байт, позволяющий эффективно обрабатывать данные и минимизировать задержки при передаче.
- Электропитание: рабочее напряжение 5 В с потреблением тока 0,4 Вт, что способствует экономии энергии и снижению тепловыделения.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10% до 95% без образования конденсата, что делает плату пригодной для использования в различных климатических условиях.
- Габаритные размеры: 66 x 82 x 17 мм, что обеспечивает компактность и удобство монтажа в ограниченных пространствах.
Плата XW507 предназначена для использования в системах автоматизации, где требуется надежная передача данных и управление внешними устройствами. Она может быть интегрирована в различные промышленные приложения, включая системы управления оборудованием, мониторинг процессов и сбор данных с удаленных устройств. Совместимость с контроллерами ICP DAS серии LP-51xx, WP-51xx и uP-5000 обеспечивает простоту интеграции и расширение функциональности существующих систем.
Преимущества платы XW507 включают:
- Высокая степень изоляции: защита каналов ввода и вывода от перенапряжений и помех, что повышает надежность системы.
- Гибкость в управлении: возможность работы с различными типами дискретных входов и выходов, что позволяет адаптировать плату под конкретные требования приложения.
- Компактность: небольшие габариты облегчают монтаж в ограниченных пространствах и позволяют эффективно использовать доступное место в шкафах управления.
- Энергосбережение: низкое потребление энергии способствует снижению эксплуатационных расходов и уменьшению тепловыделения в системе.
Плата расширения ICP DAS XW507 является надежным и эффективным решением для расширения функциональности ПАК в промышленных системах автоматизации, обеспечивая высокую степень изоляции, гибкость в управлении и компактность, что делает ее идеальным выбором для интеграции в различные приложения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 66 x 82 x 17 |
| Буфер данных FIFO, байт | 128 |
| Передаваемые сигналы | TxD+/D+, TxD-/D-, RxD+, RxD-, GND |
| Количество портов RS-422/485 | 1 |
| Потребление тока | 0.4 Вт |
| Количество каналов дискретного ввода | 5 |
| Входное сопротивление | 10 кОм |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Напряжение лог. 0 | +4 В пост.макс. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Изоляция каналов | 3750 В 3750 В пост. |
| Стоповые биты | 1, 1.5, 2 |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Количество каналов дискретного вывода | 5 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Защита от перенапряжения | 60 В пост. |
| Максимальная нагрузка на канал | 200 мА |
| Рабочее напряжение | 5 В |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Монтаж | В контроллер |
