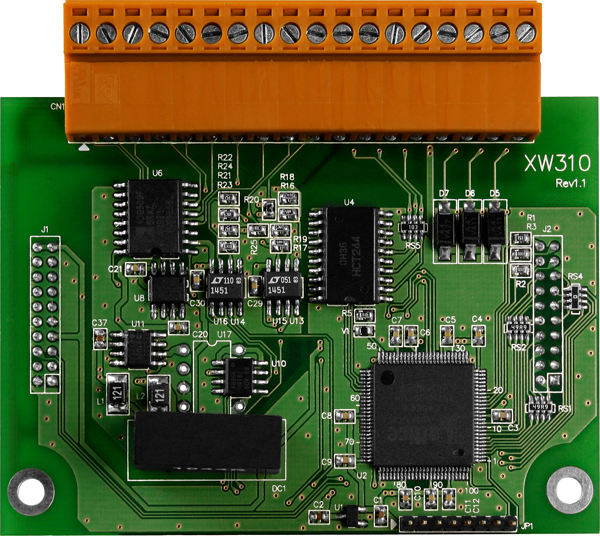

Плата расширения ICP DAS XW310 CR предназначена для интеграции в контроллеры серии LP-51xx, WP-51xx и uP-5000, обеспечивая расширенные возможности ввода-вывода сигналов. Она оснащена 4 каналами аналогового входа (АЦП), 2 каналами аналогового выхода (ЦАП), 4 каналами дискретного ввода и 4 каналами дискретного вывода, что делает ее универсальным решением для различных промышленных приложений.
Ключевые технические особенности платы XW310 CR включают:
- Аналоговый ввод: 4 дифференциальных канала с разрешением 12 бит и частотой дискретизации 4 кГц, поддерживающие диапазон входных сигналов ±10 В.
- Аналоговый вывод: 2 канала с разрешением 12 бит, обеспечивающие выходной диапазон ±10 В.
- Дискретный ввод: 4 канала с сухим контактом, с защитой от перенапряжения до 30 В постоянного тока.
- Дискретный вывод: 3 канала с открытым коллектором (Sink), максимальной нагрузкой на канал 200 мА и выходным напряжением от +10 до +40 В постоянного тока.
- Электропитание: Рабочее напряжение 5 В с потреблением тока 0,9 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +75 °C, рабочая влажность 10–95% без образования конденсата.
- Монтаж: Встраиваемый в контроллер.
Плата XW310 CR находит применение в различных областях промышленности, включая системы автоматизации, мониторинг и управление процессами, а также в приложениях, требующих точного измерения и управления аналоговыми и цифровыми сигналами. Ее возможности позволяют эффективно решать задачи сбора данных, управления оборудованием и интеграции в существующие системы автоматизации.
Преимущества платы XW310 CR включают:
- Компактность и интеграция: Встраиваемый дизайн позволяет экономить пространство в шкафах управления и упрощает монтаж.
- Широкий диапазон рабочих температур: Обеспечивает надежную работу в различных климатических условиях.
- Гибкость в подключении: Поддержка различных диапазонов входных и выходных сигналов позволяет адаптировать плату под конкретные требования приложения.
- Защищенность: Наличие защиты от перенапряжения и перегрузки повышает надежность эксплуатации.
Плата XW310 CR совместима с контроллерами ICP DAS серии LP-51xx, WP-51xx и uP-5000, что обеспечивает легкую интеграцию в существующие системы автоматизации. Ее использование позволяет расширить функциональность контроллеров, обеспечивая дополнительные возможности ввода-вывода для решения сложных задач в промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота дискретизации | 4 КГц |
| Количество каналов ЦАП | 2 |
| Потребление тока | 0.9 Вт |
| Количество каналов дискретного ввода | 4 |
| Защита от перенапряжения | 30 В пост. |
| Тип каналов дискретного ввода | Сухой контакт |
| Напряжение лог. 0 | Открытый |
| Напряжение лог. 1 | Замкнут на GND |
| Тип каналов аналогового ввода | Дифференциальные |
| Диапазон входных сигналов по напряжению | ±10 В |
| Количество каналов АЦП | 4 |
| Разрешение АЦП | 12 бит |
| Разрешение АЦП, бит | 12 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Разрешение ЦАП, бит | 12 |
| Количество каналов дискретного вывода | 3 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Максимальная нагрузка на канал | 200 мА |
| Рабочее напряжение | 5 В |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Монтаж | В контроллер |
