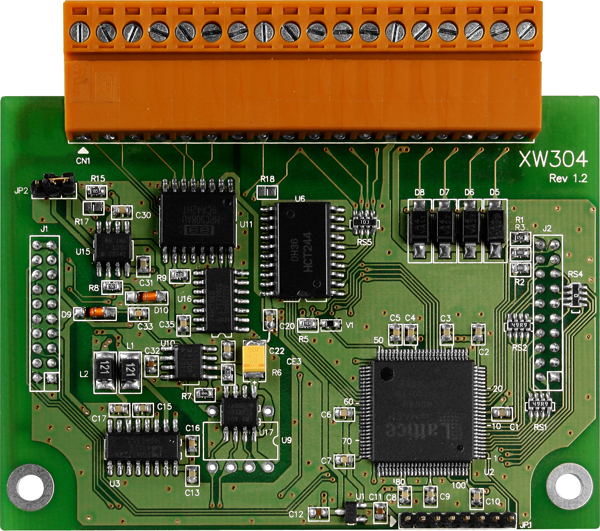

Плата расширения ICP DAS XW304 CR предназначена для интеграции в промышленные системы автоматизации, обеспечивая расширенные возможности ввода-вывода для контроллеров серии uPAC-5000, LP-51xx и WP-51xx. Она предоставляет 6 каналов аналогового входа, 1 канал аналогового выхода, а также 4 канала дискретного ввода и 4 канала дискретного вывода, что делает ее универсальным решением для различных приложений в области промышленной автоматизации.
Ключевые технические особенности платы XW304 CR включают:
- Аналоговый ввод: 6 каналов с диапазоном входных сигналов ±5 В или 0 ~ 5 В, разрешением 12 бит и частотой дискретизации 4 кГц. Входное сопротивление превышает 1 МОм, обеспечивая высокую точность измерений.
- Аналоговый вывод: 1 канал с диапазоном выходных сигналов ±5 В и разрешением 12 бит, способный обеспечивать выходной ток до 20 мА.
- Дискретный ввод: 4 канала с типом сухого контакта, где логический уровень "1" достигается при замыкании на землю, а логический уровень "0" — при открытом контакте. Защита от перенапряжения составляет 30 В постоянного тока.
- Дискретный вывод: 4 канала с открытым коллектором (NPN), поддерживающие нагрузочное напряжение от 10 до 40 В постоянного тока и максимальный ток нагрузки 200 мА на канал при температуре 25 °C. Защита от перегрузки достигает 1,4 А.
- Электропитание: Рабочее напряжение 5 В с потреблением тока 0,3 Вт, что обеспечивает энергоэффективность устройства.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +75 °C, влажность от 10 до 95% без конденсации, что позволяет использовать плату в различных климатических условиях.
- Габариты: Компактные размеры 66 мм x 82 мм x 13 мм, что облегчает монтаж в ограниченных пространствах.
Плата XW304 CR предназначена для использования в промышленных системах автоматизации, где требуется надежный и точный сбор и обработка аналоговых и дискретных сигналов. Она идеально подходит для применения в таких областях, как управление технологическими процессами, мониторинг оборудования, системы сбора данных и другие задачи, требующие интеграции аналоговых и цифровых сигналов в систему управления.
Преимущества платы XW304 CR включают:
- Гибкость конфигурации: Возможность выбора диапазона входных сигналов (±5 В или 0 ~ 5 В) и поддержка различных типов сигналов (аналоговых и дискретных) позволяют адаптировать плату под конкретные требования приложения.
- Высокая точность и скорость: 12-битное разрешение и частота дискретизации 4 кГц обеспечивают высокую точность и скорость обработки сигналов, что критично для многих промышленных приложений.
- Надежность и защита: Защита от перенапряжений и перегрузок повышает надежность работы устройства в сложных промышленных условиях.
- Энергоэффективность: Низкое потребление энергии (0,3 Вт) способствует снижению эксплуатационных расходов и увеличивает срок службы устройства.
Плата XW304 CR совместима с контроллерами ICP DAS серии uPAC-5000, LP-51xx и WP-51xx, что обеспечивает легкую интеграцию в существующие системы автоматизации. Ее можно использовать для расширения функциональности контроллеров, добавляя дополнительные каналы ввода-вывода, необходимые для реализации более сложных задач управления и мониторинга. Благодаря своим техническим характеристикам и надежности, плата XW304 CR является эффективным решением для предприятий, стремящихся повысить эффективность и точность своих систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота дискретизации | 40 кГц |
| Количество каналов ЦАП | 1 |
| Потребление тока | 0.3 Вт |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой контакт |
| Напряжение лог. 0 | Открытый |
| Напряжение лог. 1 | Замкнут на GND |
| Тип каналов аналогового ввода | Потенциальные |
| Диапазон входных сигналов по напряжению | ±5 В 0 ~ 5 В |
| Количество каналов АЦП | 6 |
| Разрешение АЦП | 12 бит |
| Разрешение АЦП, бит | 12 |
| Входное сопротивление | >1 МОм |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В |
| Разрешение ЦАП, бит | 12 |
| Количество каналов дискретного вывода | 4 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Максимальная нагрузка на канал | 200 мА |
| Рабочее напряжение | 5 В |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Монтаж | В контроллер |
