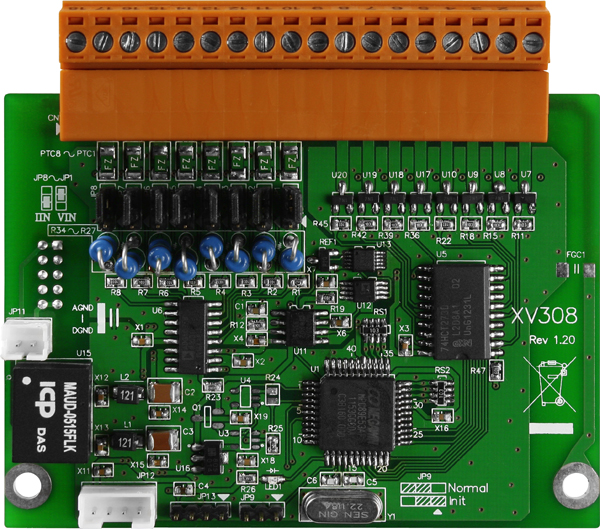

Плата расширения XV308 CR от компании ICP DAS предназначена для интеграции в промышленные контроллеры, обеспечивая 8 каналов изолированного аналогового ввода и 8 каналов изолированного универсального дискретного ввода/вывода. Это решение оптимально для задач, требующих точного измерения аналоговых сигналов и надежного управления дискретными устройствами в условиях промышленной эксплуатации.
Ключевые технические особенности XV308 CR включают:
- Аналоговый ввод: 8 каналов с разрешением 16 бит и частотой дискретизации до 200 Гц в ускоренном режиме. Диапазоны входных сигналов по напряжению: ±1 В, ±2,5 В, ±5 В, ±10 В; по току: 0–20 мА, 4–20 мА, выбирается джампером. Точность измерений: ±0,1% в обычном режиме и ±0,5% в ускоренном.
- Дискретный ввод/вывод: 8 каналов с возможностью работы как с сухими, так и с влажными контактами. Логические уровни: для сухого контакта логическая '1' — замкнут на GND, логический '0' — открыт; для влажного контакта логическая '1' — до +1 В, логический '0' — от +4 до +30 В. Защита от перенапряжения: 60 В постоянного тока.
- Скорость передачи данных: до 115,2 Кбит/с через последовательный порт RS-232 с протоколом Modbus RTU. Тип последовательных портов: TTL.
- Электропитание: рабочее напряжение 5 В постоянного тока, максимальное потребление тока — 0,8 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, рабочая влажность от 10% до 90%.
- Защита: изоляция каналов внутренней логики — 2000 В постоянного тока; защита от электростатического разряда (ESD) по IEC 61000-4-2 — ±4 кВ для каждого канала и ±8 кВ для случайной точки.
- Габариты: 59 x 82 x 13 мм.
Плата XV308 CR находит применение в различных областях промышленной автоматизации, включая системы сбора данных, мониторинг и управление технологическими процессами, а также в системах управления оборудованием, где требуется высокая точность измерений и надежность работы в условиях промышленной среды.
Преимущества XV308 CR:
- Гибкость конфигурации: возможность индивидуальной настройки каналов аналогового ввода и выбора диапазона входных сигналов по току.
- Надежность: защита от перенапряжений и электростатических разрядов, а также защита от короткого замыкания и перегрузки на каналах дискретного вывода.
- Компактность: небольшие габариты, позволяющие интегрировать плату в ограниченные пространства промышленных контроллеров.
Совместимость XV308 CR с различными промышленными контроллерами ICP DAS и поддержка протокола Modbus RTU обеспечивают легкую интеграцию в существующие системы автоматизации, расширяя их функциональные возможности без необходимости значительных изменений в инфраструктуре.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 59 x 82 x 13 |
| Количество портов RS-232 | 1 |
| Частота дискретизации | Обычный режим: 10 Гц, Ускоренный режим: 200 Гц |
| Потребление тока | 0.8 Вт макс. |
| Защита от перенапряжения | 60 В пост. 120 В пост. |
| Влажный контакт | Логическая '1': +1 В пост. макс. Логический '0': +4 ~ 30 В (пост.) |
| Сухой контакт | Логическая '1': замкнут на GND Логический '0': открыт |
| Количество каналов дискретного ввода/вывода | 8 |
| Максимальная скорость передачи данных | до 115,2 Кбит/с |
| Тип последовательных портов | TTL |
| Протоколы последовательной связи | Modbus RTU |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1 В ±1 В, ±2.5 В, ±5 В, ±10 В |
| Количество каналов АЦП | 8 |
| Разрешение АЦП | 16 бит |
| Разрешение АЦП, бит | 16 |
| Входное сопротивление | 20 МОм |
| Диапазон входных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Индивидуальная настройка каналов | Есть |
| Точность АЦП | Обычный режим: ±0.1%, Ускоренный режим: ±0.5 % |
| Тип каналов дискретного вывода | Sink |
| Защита от перегрузки | Есть |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Установка значения при подаче питания | Есть, настраивается программно |
| Защита от короткого замыкания | Есть |
| Максимальная нагрузка на канал | 700 мА |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 10 ~ 90 |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Изоляция каналов внутренней логики | 2000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Минимальная ширина импульса | 10 мс |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Монтаж | В контроллер |
