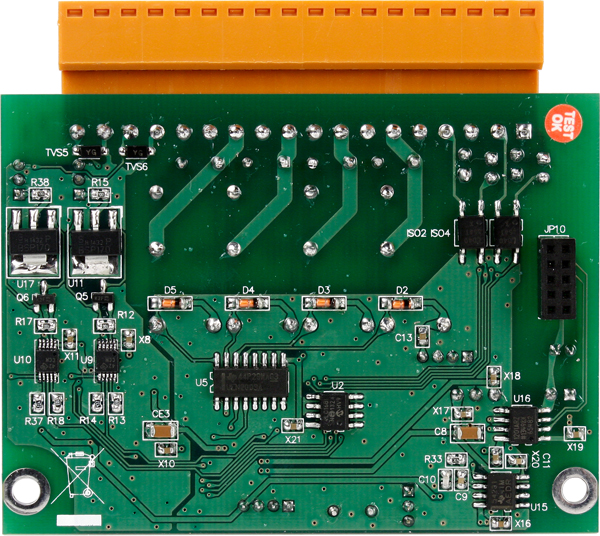

Плата расширения ICP DAS XV307 CR предназначена для интеграции в промышленные системы автоматизации, обеспечивая дополнительные возможности ввода-вывода для контроллеров. Она оснащена 4 каналами аналогового вывода (AO), 4 каналами цифрового ввода (DI) с функцией счётчика и 4 каналами релейного вывода, что расширяет функциональность базовых контроллеров и позволяет решать более сложные задачи автоматизации.
Ключевые технические особенности платы XV307 CR включают:
- Аналоговый вывод: 2 канала с разрешением 12 бит, поддерживающие диапазоны выходных сигналов по напряжению: ±5 В, ±10 В, 0–5 В и 0–10 В, а также по току: 0–20 мА и 4–20 мА, выбираемые с помощью джампера.
- Цифровой ввод: 4 канала с входным сопротивлением 10 кОм и защитой от перенапряжения до 70 В. Типы входов: Sink/Source, с уровнями логического 0 до +1 В и логического 1 от +3,5 до +50 В.
- Релейный вывод: 4 канала с нормально разомкнутыми контактами (Form A), обеспечивающие нагрузочную способность до 6 А при 35 В постоянного тока и 6 А при 240 В переменного тока. Электрическая износостойкость реле составляет 100 000 переключений, а механическая — 30 000 000 переключений. Время включения/выключения реле — 5 мс, время переключения — 1 мс.
- Последовательный порт RS-232: 1 порт с максимальной скоростью передачи данных до 115,2 Кбит/с, поддерживающий протокол Modbus RTU и стандарты TTL.
- Питание: Рабочее напряжение 5 В постоянного тока с максимальным потреблением 1,6 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, рабочая влажность от 10% до 90%.
- Защита: Защита от электростатического разряда (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки. Изоляция каналов внутренней логики — 2000 В постоянного тока.
- Габариты: 82 мм в ширину, 59 мм в высоту и 13 мм в глубину.
Плата XV307 CR предназначена для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в приложениях, требующих точного контроля аналоговых и цифровых сигналов. Она обеспечивает гибкость в настройке выходных сигналов и совместимость с различными типами входных устройств, что делает её универсальным решением для расширения функциональности контроллеров ICP DAS.
Преимущества платы XV307 CR включают:
- Компактные размеры (82 x 59 x 13 мм) позволяют интегрировать плату в ограниченные пространства промышленных шкафов и панелей.
- Гибкость конфигурации благодаря выбору диапазонов выходных сигналов и возможности индивидуальной настройки каналов.
- Высокая износостойкость релейных контактов обеспечивает долговечность и надежность в эксплуатации.
- Широкий диапазон рабочих температур от -25 до +75 °C позволяет использовать плату в различных климатических условиях.
- Совместимость с контроллерами ICP DAS обеспечивает простую интеграцию и расширение функциональности существующих систем автоматизации.
Плата XV307 CR является эффективным решением для расширения возможностей промышленных контроллеров ICP DAS, обеспечивая надежную и гибкую интеграцию дополнительных функций ввода-вывода в автоматизированные системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество портов RS-232 | 1 |
| Количество каналов ЦАП | 2 |
| Габаритные размеры, мм | 82 x 59 x 13 |
| Количество каналов релейного вывода | 4 |
| Потребление тока | 1.6 Вт макс. |
| Количество каналов дискретного ввода | 4 |
| Входное сопротивление | 10 кОм, 0.5 Вт |
| Защита от перенапряжения | 70 В |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +50 В |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Электрическая износостойкость | 100000 переключений |
| Время включения/выключения реле | 5 мс |
| Нагрузочная способность реле | 6 А при 35 В пост./240 В перем. |
| Механическая износостойкость | 30000000 переключений |
| Установка значения при подаче питания | Есть |
| Время переключения реле | 1 мс |
| Максимальная скорость передачи данных | до 115,2 Кбит/с |
| Тип последовательных портов | TTL |
| Протоколы последовательной связи | Modbus RTU |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Разрешение ЦАП, бит | 12 |
| Индивидуальная настройка каналов | Есть |
| Сопротивление нагрузки | 500 Ом |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Точность ЦАП | ±0.1% |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 10 ~ 90 |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Изоляция каналов внутренней логики | 2000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Минимальная ширина импульса | 10 мс |
| Максимальная частота входного сигнала | 50 Гц |
| Количество каналов таймера/счётчика | 4 |
| Максимальное разрешение счетчика | 32 бита |
| Монтаж | В контроллер |
