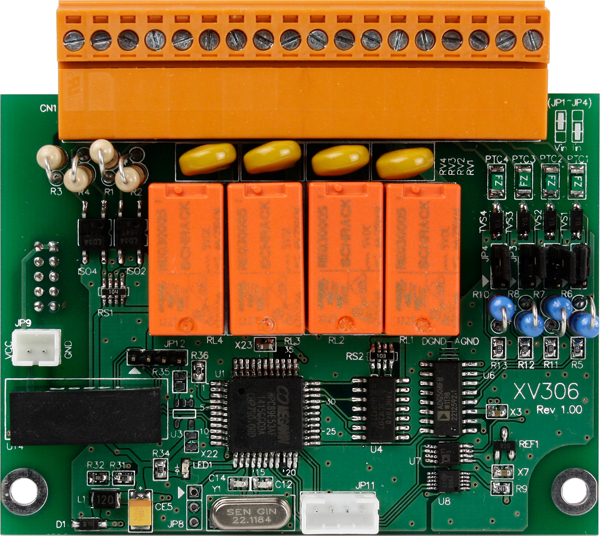

Плата расширения ICP DAS XV306 CR предназначена для интеграции в промышленные системы автоматизации, обеспечивая расширенные возможности ввода-вывода для контроллеров. Она оснащена четырьмя каналами аналогового ввода, четырьмя каналами дискретного ввода и четырьмя релейными выходами, что делает ее универсальным решением для различных приложений в сфере промышленной автоматизации.
Ключевые технические особенности платы XV306 CR включают:
- Аналоговый ввод: 4 канала с разрешением 16 бит и частотой дискретизации 10 Гц в обычном режиме и 200 Гц в ускоренном режиме. Поддерживаются диапазоны входных сигналов по напряжению: ±1 В, ±2,5 В, ±5 В, ±10 В, а также по току: 0–20 мА, 4–20 мА, ±20 мА.
- Дискретный ввод: 4 канала с типом "мокрый контакт". Уровни логических сигналов: логический 0 — 0–1 В, логический 1 — 3,5–50 В. Возможность индивидуальной настройки каналов.
- Релейный вывод: 4 канала с нормально разомкнутыми контактами (Form A). Максимальная нагрузочная способность реле: 6 А при 35 В постоянного тока и 6 А при 240 В переменного тока. Электрическая износостойкость реле составляет 100 000 переключений, механическая — 30 000 000 переключений. Время переключения реле — 5 мс, время восстановления — 1 мс.
- Интерфейсы связи: 1 порт RS-232 с протоколом Modbus RTU и максимальной скоростью передачи данных до 115,2 Кбит/с. Тип последовательных портов — TTL.
- Питание и размеры: Рабочее напряжение — 5 В постоянного тока, максимальное потребление — 1,6 Вт. Габаритные размеры платы: 82 мм в ширину, 59 мм в глубину и 13 мм в высоту.
- Условия эксплуатации: Рабочая температура — от -25 до +75 °C, влажность — от 10% до 90%. Плата соответствует стандарту электромагнитной совместимости МЭК 61000-4-2.
Плата XV306 CR находит применение в различных областях промышленной автоматизации, включая системы сбора данных, мониторинг и управление технологическими процессами, а также в системах управления оборудованием. Ее возможности позволяют интегрировать аналоговые и цифровые сигналы, обеспечивая гибкость и расширяемость автоматизированных систем.
Преимущества платы XV306 CR включают:
- Компактные размеры: Плата легко интегрируется в ограниченные пространства, что упрощает монтаж в существующие системы.
- Гибкость настройки: Возможность индивидуальной настройки каналов ввода/вывода позволяет адаптировать плату под специфические требования приложения.
- Высокая износостойкость: Длительный ресурс реле и высокая механическая износостойкость обеспечивают надежную работу в течение длительного времени.
- Широкий диапазон рабочих температур: Плата сохраняет работоспособность в экстремальных температурных условиях, что расширяет ее область применения.
Плата XV306 CR совместима с контроллерами ICP DAS и может быть интегрирована в системы, использующие протокол Modbus RTU для обмена данными. Это обеспечивает легкость в интеграции и расширении функциональности существующих автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 82 x 59 x 13 |
| Количество каналов релейного вывода | 4 |
| Количество портов RS-232 | 1 |
| Частота дискретизации | Обычный режим: 10 Гц Ускоренный режим: 200 Гц |
| Потребление тока | 1.6 Вт макс. |
| Количество каналов дискретного ввода | 4 |
| Входное сопротивление | 10 кОм 20 МОм |
| Защита от перенапряжения | 70 В 120 В пост. |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +50 В |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 6 А при 35 В пост./240 В перем. |
| Время восстановления | 1 мс |
| Механическая износостойкость | 30000000 переключений |
| Установка значения при подаче питания | Есть |
| Время переключения реле | 5 мс |
| Максимальная скорость передачи данных | до 115,2 Кбит/с |
| Тип последовательных портов | TTL |
| Протоколы последовательной связи | Modbus RTU |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1 В ±1 В, ±2.5 В, ±5 В, ±10 В |
| Количество каналов АЦП | 4 |
| Разрешение АЦП | 16 бит |
| Разрешение АЦП, бит | 16 |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА |
| Индивидуальная настройка каналов | Есть |
| Точность АЦП | Обычный режим: ±0.1%, Ускоренный режим: ±0.5 % |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 10 ~ 90 |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Изоляция каналов внутренней логики | 2000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Минимальная ширина импульса | 10 мс |
| Максимальная частота входного сигнала | 50 Гц |
| Количество каналов таймера/счётчика | 4 |
| Максимальное разрешение счетчика | 32 бита |
| Монтаж | В контроллер |
