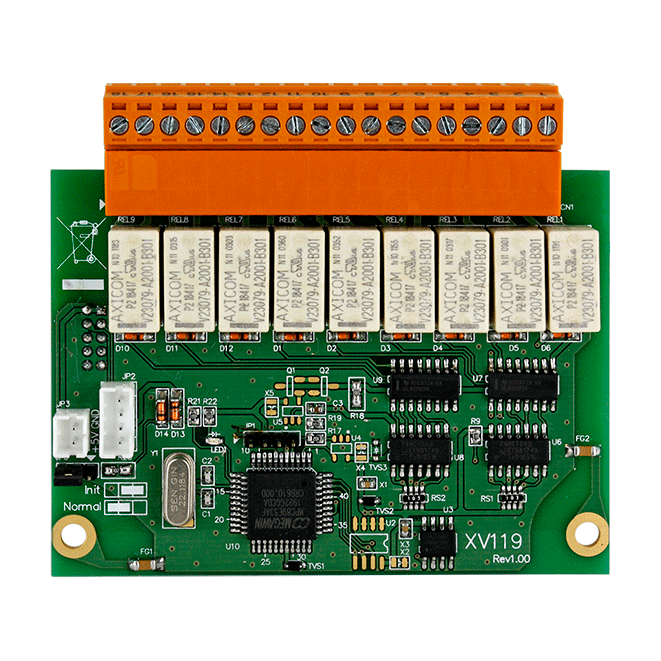

Модуль XV119 CR 9-channel Signal Relay Output Module (RoHS)

Модуль расширения XV119 CR от компании ICP DAS предназначен для интеграции в промышленные системы автоматизации, обеспечивая 9 каналов сигнальных релейных выходов. Это устройство позволяет эффективно управлять различными нагрузками, такими как электромагнитные клапаны, насосы и другие исполнительные механизмы, требующие надежного и быстрого переключения.

Ключевые технические особенности XV119 CR включают:

• 9 каналов сигнальных релейных выходов с контактами типа Form A, что обеспечивает надежное замыкание цепи при активации реле.
• Нагрузочная способность реле: 2 А при 30 В постоянного тока, 0,24 А при 220 В постоянного тока и 0,25 А при 250 В переменного тока, что позволяет управлять различными типами нагрузок.
• Время переключения реле: 3 мс (время срабатывания) и 4 мс (время восстановления), обеспечивая быструю реакцию системы.
• Электрическая износостойкость: 200 000 циклов переключений, что гарантирует долгосрочную эксплуатацию устройства в условиях промышленного применения.
• Механическая износостойкость: 100 000 000 циклов переключений, подтверждая высокую надежность и долговечность реле.
• Защита от электростатических разрядов (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки, обеспечивая устойчивость к внешним помехам.
• Изоляция каналов внутренней логики: 3750 В постоянного тока, предотвращая влияние высоковольтных сигналов на чувствительные компоненты устройства.
• Конфигурируемые значения при подаче питания и безопасные значения, позволяющие установить начальные состояния выходных каналов в соответствии с требованиями системы.
• Интерфейс связи: последовательный порт RS-232/TTL с максимальной скоростью передачи данных 115200 б/с, поддерживающий протокол Modbus RTU для интеграции с различными промышленными контроллерами и системами управления.
• Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 10% до 90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.

Модуль XV119 CR идеально подходит для применения в системах автоматизации, где требуется надежное управление исполнительными механизмами. Его можно интегрировать в различные контроллеры и системы управления, поддерживающие протокол Modbus RTU, обеспечивая гибкость и совместимость с существующими инфраструктурами. Устройство также оснащено защитой от электростатических разрядов и изоляцией каналов внутренней логики, что повышает его устойчивость к внешним помехам и продлевает срок службы в промышленных условиях.

Преимущества XV119 CR включают:

• Высокая надежность благодаря долговечным реле с высокой механической и электрической износостойкостью.
• Гибкость настройки за счет возможности конфигурирования значений при подаче питания и безопасных значений для каждого канала.
• Устойчивость к внешним помехам благодаря защите от электростатических разрядов и изоляции каналов внутренней логики.
• Совместимость с широким спектром промышленных контроллеров и систем управления, поддерживающих протокол Modbus RTU.
• Широкий диапазон рабочих температур, что позволяет использовать устройство в различных климатических условиях.

Устройство устанавливается непосредственно в контроллер, что экономит пространство и упрощает монтаж. Габаритные размеры модуля составляют 59 мм в ширину, 82 мм в длину и 13 мм в высоту, что делает его компактным решением для расширения функциональности промышленных систем автоматизации.

Основные характеристики:
