Модуль XV111A CR 16-channel Isolated Source-type Digital Output Module (RoHS)

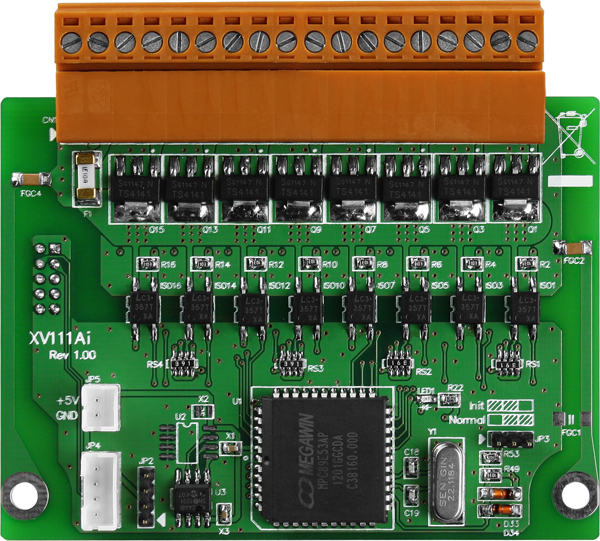

Модуль XV111A CR от ICP DAS представляет собой плату расширения с 16 изолированными цифровыми выходами типа «источник» (Source), предназначенную для интеграции в системы автоматизации, требующие надежного и безопасного управления внешними устройствами. Этот модуль обеспечивает высокую степень изоляции и защиты, что делает его идеальным для применения в промышленных условиях.

Ключевые технические особенности XV111A CR включают:

• 16 каналов цифрового вывода типа «источник» (PNP): каждый канал способен обеспечивать выходное напряжение от 10 до 40 В постоянного тока с максимальным током нагрузки 600 мА, что позволяет управлять различными исполнительными механизмами.
• Защита от перенапряжения: каждый канал оснащен защитой от перенапряжения до 47 В постоянного тока, предотвращая повреждение оборудования при скачках напряжения.
• Защита от короткого замыкания: встроенная защита обеспечивает надежную работу модуля в случае возникновения короткого замыкания на выходе.
• Конфигурируемое значение при подаче питания: возможность программной настройки начального состояния выходных каналов при включении питания системы.
• Высокая изоляция: внутренняя изоляция между каналами и логикой составляет 3750 В постоянного тока, что минимизирует влияние помех и повышает надежность работы.
• Защита от электростатического разряда (ESD): каждый канал защищен от ESD согласно IEC 61000-4-2 с уровнем ±4 кВ для контакта и ±8 кВ для случайной точки, обеспечивая устойчивость к внешним электростатическим воздействиям.
• Интерфейс связи: один порт RS-232 с максимальной скоростью передачи данных до 115200 бит/с, поддерживающий протокол Modbus RTU для эффективной интеграции в системы управления.
• Энергопотребление: максимальное потребление модуля составляет 0,8 Вт, что способствует экономии энергии в промышленных приложениях.
• Рабочие условия: модуль функционирует в диапазоне температур от -25 до +75°C и влажности от 10 до 90% без конденсации, что делает его пригодным для эксплуатации в различных климатических условиях.
• Компактные размеры: габариты модуля составляют 59 x 82 x 13 мм, что облегчает его интеграцию в ограниченные пространства оборудования.

Области применения XV111A CR включают:

• Системы управления промышленным оборудованием: управление исполнительными механизмами, такими как клапаны, реле и другие устройства, требующие изолированных цифровых выходов.
• Автоматизация зданий: управление освещением, отоплением и вентиляцией с обеспечением изоляции между управляющими и исполнительными системами.
• Энергетические системы: мониторинг и управление оборудованием в энергетических установках, где необходима защита от перенапряжений и коротких замыканий.
• Системы безопасности: управление сигнализацией, замками и другими устройствами безопасности, требующими надежной изоляции и защиты.

Преимущества XV111A CR включают:

• Высокая степень защиты: защита от перенапряжений, коротких замыканий и электростатических разрядов обеспечивает надежную работу в сложных промышленных условиях.
• Гибкость настройки: возможность программной настройки начальных значений при подаче питания и конфигурирования выходных каналов повышает адаптивность модуля к различным задачам.
• Компактность и простота интеграции: небольшие размеры и стандартный интерфейс связи облегчают встраивание модуля в существующие системы автоматизации.
• Надежность и долговечность: высокая изоляция и защита от внешних воздействий обеспечивают долгосрочную эксплуатацию модуля без сбоев.

Модуль XV111A CR от ICP DAS является эффективным решением для расширения возможностей систем автоматизации, требующих надежных и изолированных цифровых выходов. Его технические характеристики и защитные функции делают его подходящим для широкого спектра промышленных приложений, обеспечивая высокую степень безопасности и надежности в эксплуатации.

Основные характеристики:
