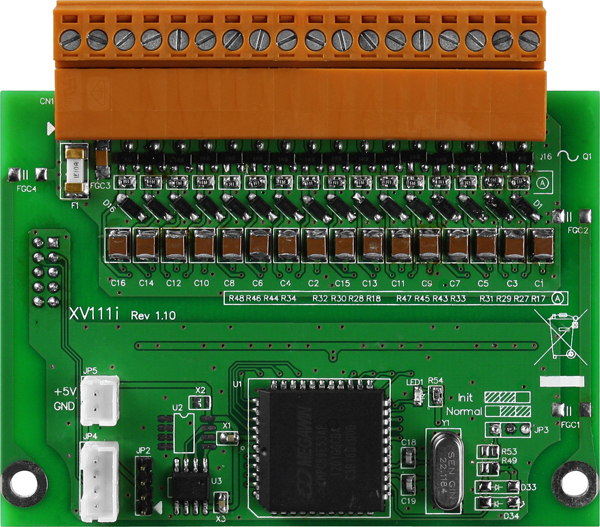

Модуль XV111 CR 16-channel Isolated Sink-type Digital Output Module (RoHS)

Модуль XV111 CR от компании ICP DAS представляет собой плату расширения с 16 изолированными цифровыми выходами типа «сток» (sink), предназначенную для интеграции в системы автоматизации и управления. Устройство обеспечивает надежное управление исполнительными механизмами в промышленных приложениях, требующих изоляции и защиты выходных сигналов.

Ключевые технические особенности модуля XV111 CR включают:

• 16 изолированных цифровых выходов типа «сток» (sink), каждый с максимальной нагрузочной способностью 600 мА и диапазоном напряжения нагрузки от +3,5 до +50 В постоянного тока.
• Защита от перегрузки и короткого замыкания на каждом канале, обеспечивающая надежность и долговечность работы устройства.
• Конфигурируемое значение при подаче питания, позволяющее программно установить состояние выходов при включении питания системы.
• Интерфейс связи RS-232 с поддержкой протокола Modbus RTU, обеспечивающий совместимость с различными промышленными контроллерами и системами управления.
• Внутренняя изоляция между каналами и логикой на уровне 3750 В постоянного тока, повышающая устойчивость к электромагнитным помехам.
• Защита от электростатического разряда (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки, что снижает риск повреждения устройства при эксплуатации в условиях повышенной электростатической активности.
• Компактные габариты 59 x 82 x 13 мм, позволяющие интегрировать модуль в ограниченные пространства промышленных шкафов и панелей управления.
• Широкий диапазон рабочих температур от -25°C до +75°C и температур хранения от -30°C до +80°C, что делает устройство пригодным для эксплуатации в различных климатических условиях.
• Низкое потребление энергии — максимальная мощность потребления составляет 0,2 Вт, что способствует повышению энергоэффективности системы.

Модуль XV111 CR предназначен для использования в промышленных системах автоматизации, где требуется надежное управление цифровыми выходами с изоляцией и защитой. Он идеально подходит для:

• Управления исполнительными механизмами в системах автоматизации производственных процессов.
• Интеграции в системы управления зданием для контроля освещения, вентиляции и других инженерных систем.
• Мониторинга и управления в энергетических установках, где необходима изоляция и защита выходных сигналов.
• Систем управления водоснабжением и водоотведением, требующих надежного управления насосами и клапанами.
• Транспортных и логистических систем для управления сигнализацией и автоматическими воротами.

Преимущества модуля XV111 CR включают:

• Высокая степень защиты от перегрузок, коротких замыканий и электростатических разрядов, обеспечивающая долговечность и надежность устройства в сложных эксплуатационных условиях.
• Гибкость конфигурации благодаря возможности программной настройки значений при подаче питания, что упрощает интеграцию в различные системы.
• Совместимость с промышленными стандартами благодаря поддержке протокола Modbus RTU и интерфейса RS-232, что облегчает интеграцию с существующими системами управления.
• Компактность и энергоэффективность, позволяющие экономить пространство в шкафах управления и снижать эксплуатационные расходы.

Модуль XV111 CR от ICP DAS является надежным и эффективным решением для задач цифрового вывода в промышленных системах, обеспечивая высокую степень защиты, гибкость конфигурации и совместимость с современными промышленными стандартами.
